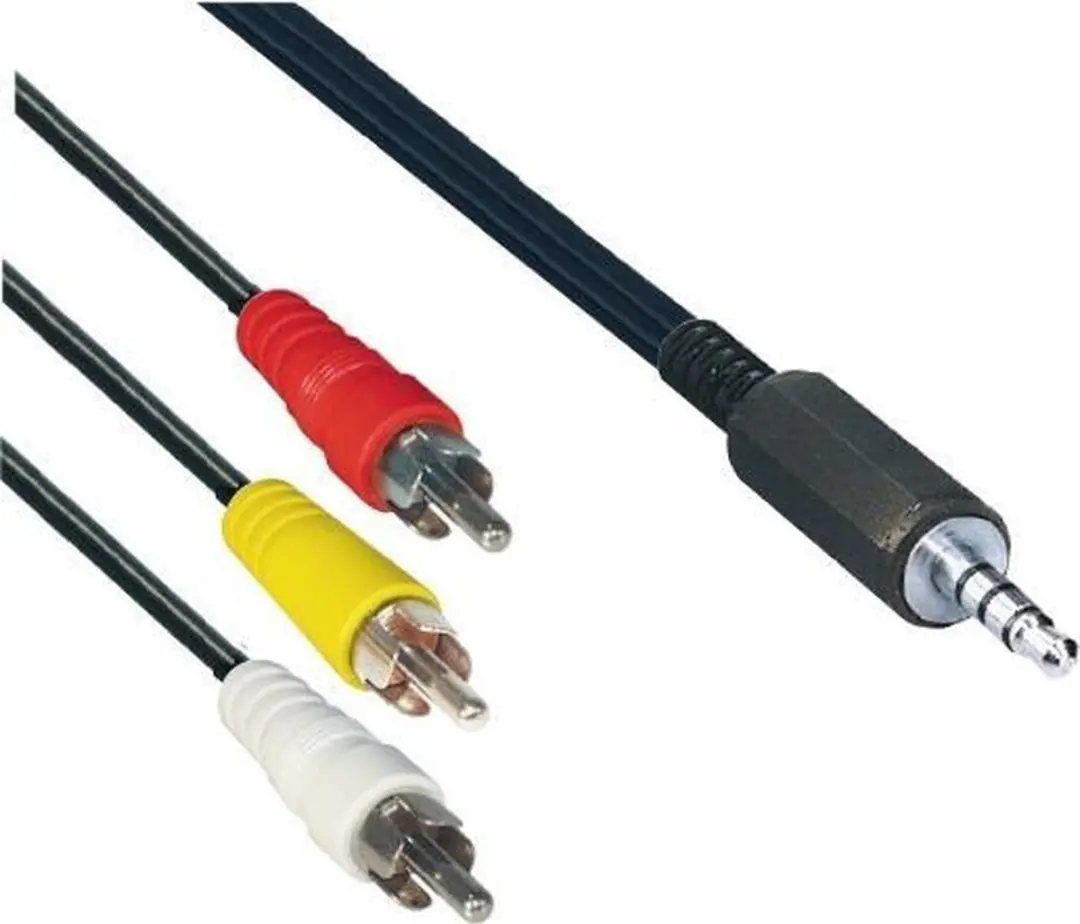

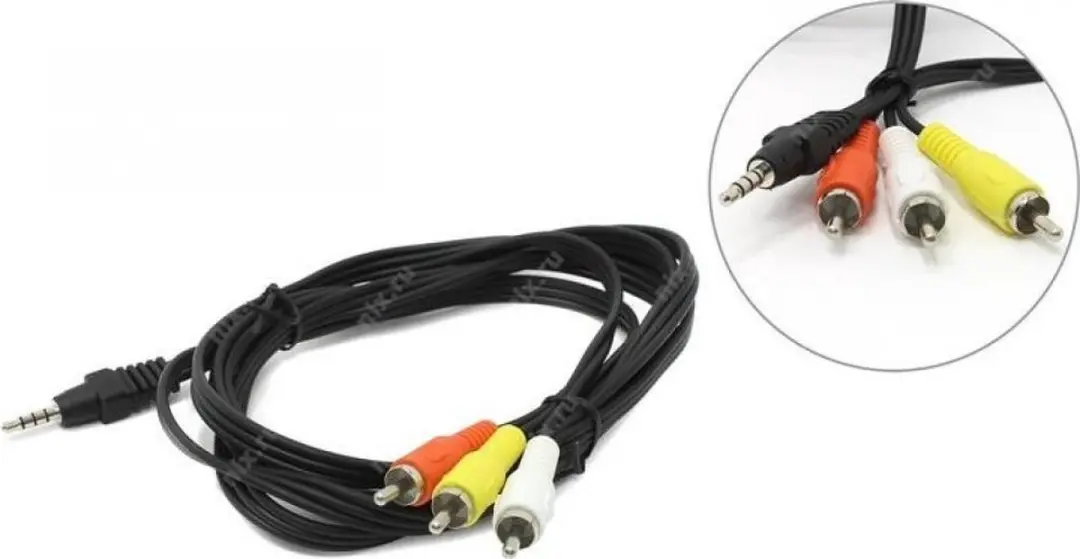

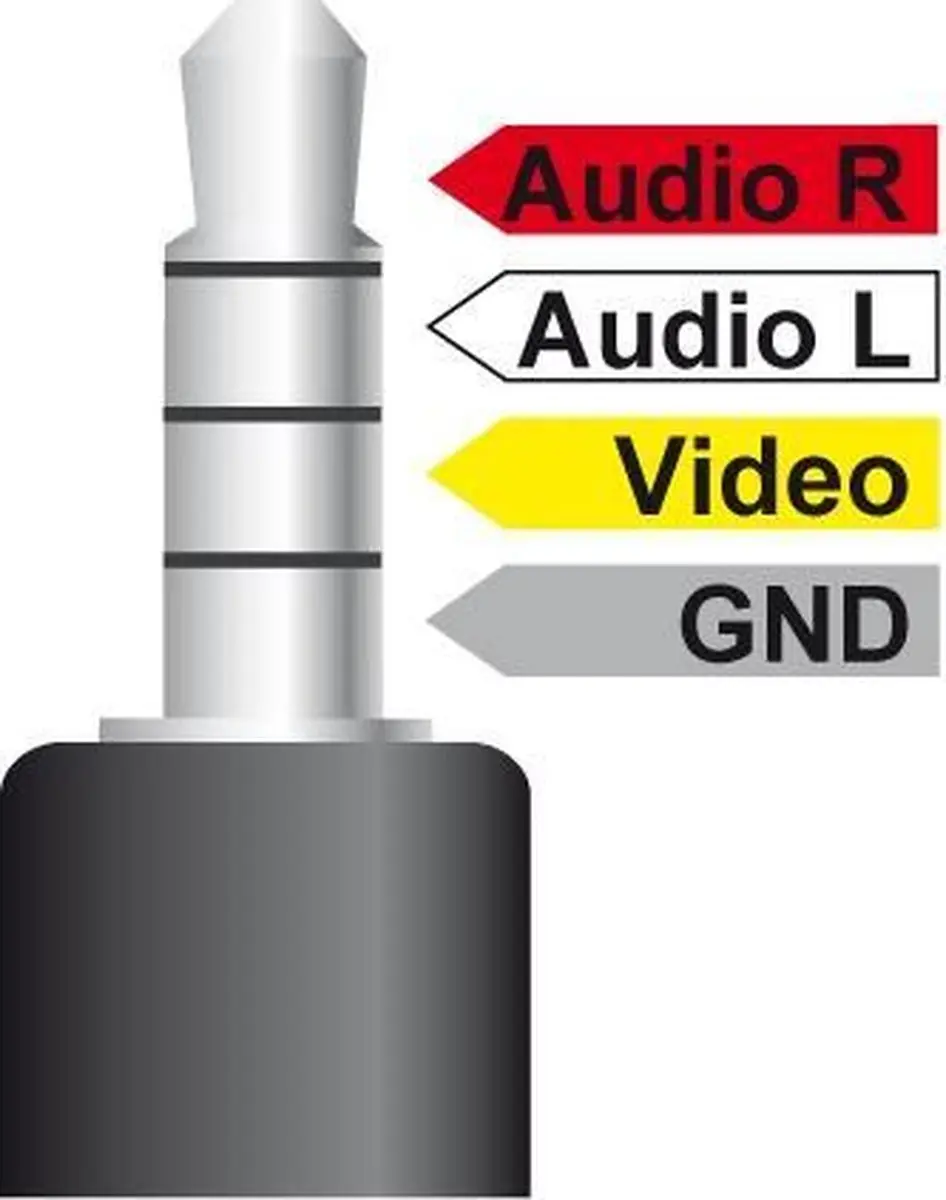

3,5mm Jack 4-polig - Composiet audio video kabel - versie rechts/links/video/massa (TRRS)Gebruik deze kabel om een (portable) apparaat met 4-polige 3,5mm Jack audio- en video aansluiting te verbinden met een apparaat met composiet audio- en video aansluitingen. TRRS: Audio rechts / audio links / video / massaDe pin-toewijzing van de 4-polige 3,5mm Jack connector is niet universeel, en kan dus per merk of apparaat verschillen. Deze kabel volgt de volgende pinout: TRRS: Audio rechts / audio links / video / massa. Op de afbeelding bij dit artikel ziet u duidelijk welk deel van de connector welk signaal draagt. De pin-situatie van deze kabel komt u veel tegen bij portable media spelers van Archos, Cowon, Creative, maar ook bij telefoons van Nokia, headsets van Fat Shark, settopboxen van Arris en (oudere) Apple iBooks (1999-2006).4-polige 3,5mm Jack connectorDeze kabel beschikt over een 4-polige connector, te herkennen aan de 3 zwarte ringen die de 4 polen scheiden. Dit betekent dat deze connector naast audio links, rechts en massa ook een 3e signaal (video) doorgeeft. Hierdoor is deze kabel uitermate geschikt voor portable apparaten met een 4-polige 3,5mm uitgang. Composiet videoDe composiet video plug is een oudere video aansluiting die u herkend aan de gele kleur. Andere namen voor composiet zijn CVBS of in het Engels composite. (Oudere) Portable apparaten zoals videocamera's en portable DVD spelers beschikken vaak over deze connector, maar ook televisies, videorecorders en projectoren hebben (meestal) op een eenvoudig te benaderen plaats (zijkant, voorkant) een composiet video ingang.
