USB-C (m) naar RJ45 (m) seriële RS232 adapter
Deze converter kunt u gebruiken om seriële apparaten met RJ45 RS-232 aansluiting te verbinden met een computer of notebook met USB type C poort.
FTDI Chipset
Future Technology Devices International, algemeen bekend onder de afkorting FTDI is een Schotse halfgeleider fabrikant die zich in USB technologie specialiseert. Het ontwerpt, maakt en ondersteunt apparaten en hun gerelateerde software stuurprogramma's voor het omzetten van o.a. RS-232, RS-485 of TTL seriële communicatie naar USB-signalen om oudere apparaten met moderne computersystemen te laten communiceren. Het vlaggenschip van het bedrijf is de FTDI Chip, een geïntegreerde schakeling die ook een algemeen gebruikt component is in elektronische toestellen die microcontrollers gebruiken. Kort samengevat, als de fabrikant de drivers niet levert, levert de FTDI chip ze vanuit de eigen database. Hierdoor werkt een adapter met FTDI chip vrijwel altijd.
RJ45 RS232 poort
Recentelijk is op veel apparatuur de 9-pins of 25-pins SUB-D poort vervangen door de kleinere RJ45 poort. Om verwarring met de RJ45 netwerk poort te voorkomen wordt de RJ45 RS232 ook wel RJ45 Console Poort genoemd. Er is een standaard EIA/TIA 561 pintoekenning gespecificeerd, maar in de praktijk volgt niet iedere fabrikant deze.
RS-232 standaard
De RS232 is een standaard voor de communicatie tussen computers en randapparatuur of tussen computers onderling. RS232 als communicatieprotocol is ooit ontwikkeld voor communicatie tussen modems en computerterminals, maar wordt tegenwoordig gebruikt door veel meer fabrikanten voor allerlei apparaten. Veelal dient de aansluiting om een apparaat te verbinden met een computer, of om updates of software te installeren (service poort).

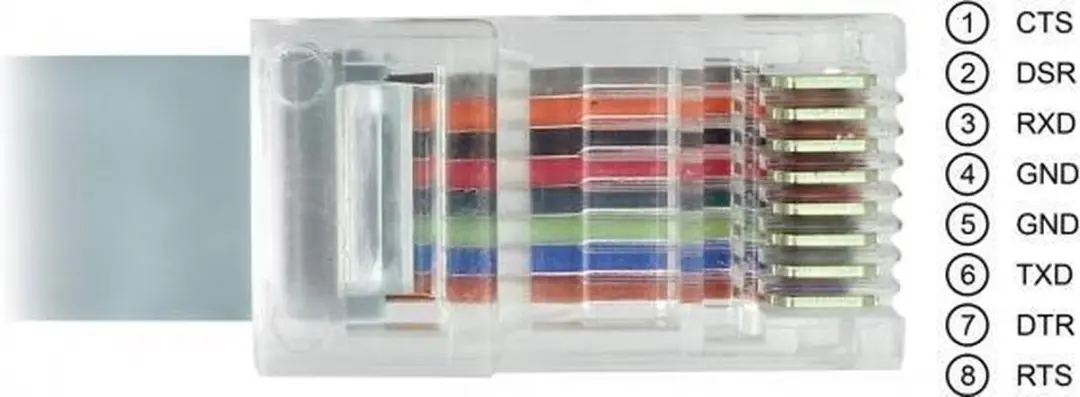

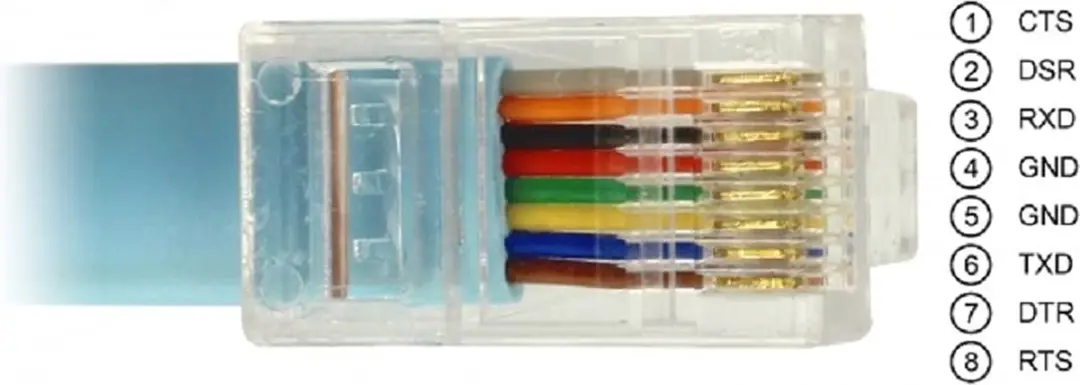

RJ45 pinout (pintoewijzing)
De pintoewijzing bij de RJ45 Console Port connector is als volgt:
- 1= Clear To Send (CTS) / grijs
- 2= Data Set Ready (DSR) / oranje
- 3= Received Data (RXD) / zwart
- 4= Signal Ground (GND) / rood
- 5= Signal Ground (GND) / paars
- 6= Transmit Data (TXD) / groen
- 7= Data Terminal Ready / Data Transmit (DTR) / blauw
- 8= Request To Send (RTS) / bruin
