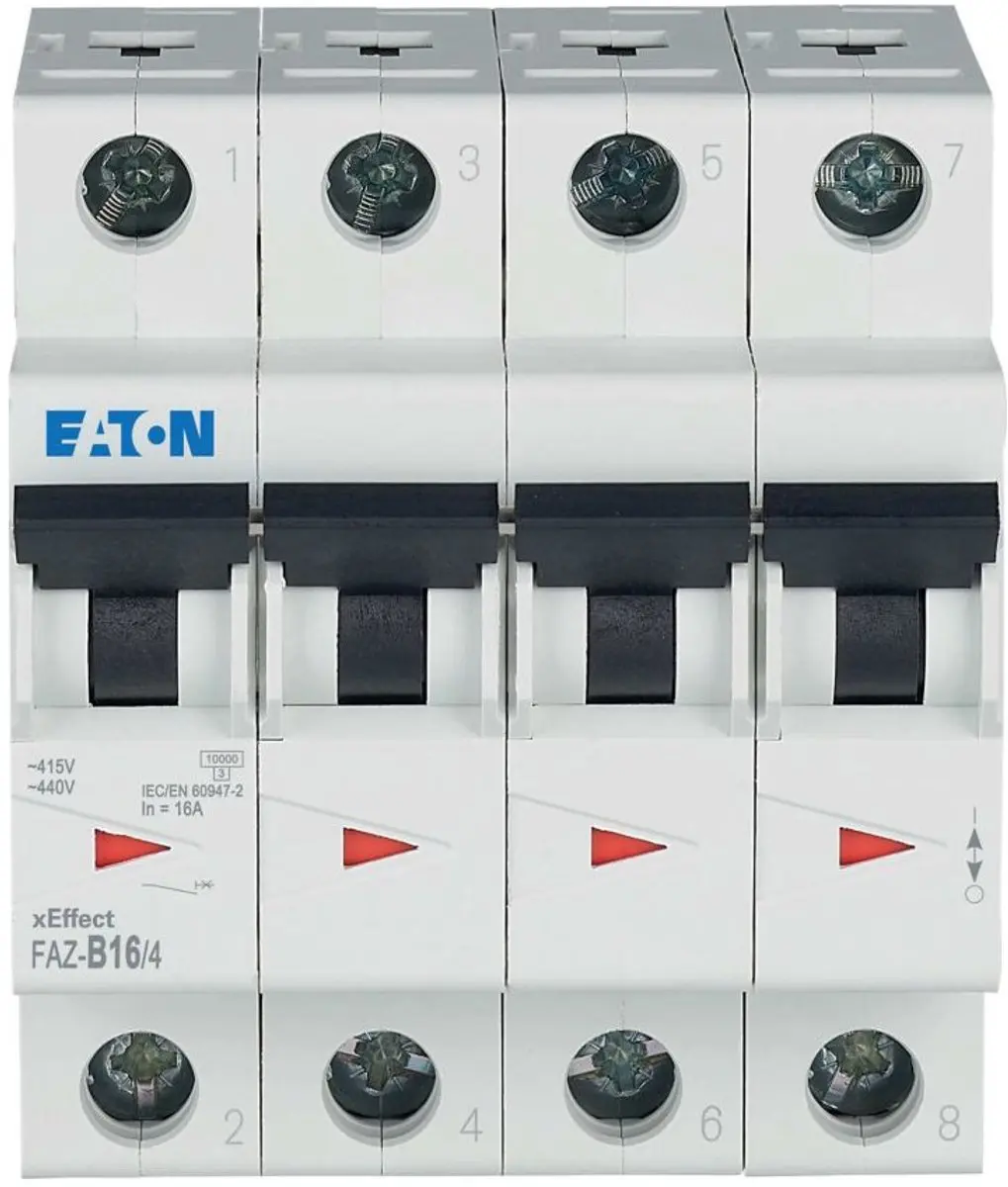

De Eaton Vermogenschakelaar (MCB), model FAZ-B16/4 is een 4-polige miniature circuit breaker (automaat) met een nominale stroom van 16 A. Deze schakelaar is ontworpen voor wisselstroom (AC) met een nominale spanning van 400 V en een frequentie van 50 Hz.
Hij heeft een uitschakelkarakteristiek type B, wat betekent dat hij snel uitschakelt bij kortsluitstromen tussen de 3 en 5 keer de nominale stroom. De inbouwdiepte bedraagt 70,5 mm en de breedte is 4 verdeeleenheden (ca. 72 mm). De schakelaar heeft een meeschakelende nulleider en kan geleiders met een doorsnede van 1 mm² (massief of meeraderig) aansluiten.
Technische specificaties:
- Berekende isolatiespanning (Ui): 440 V
- Energiebegrenzingsklasse: 3
- Overspanningscategorie: 3
- Vervuilingsgraad: 2
- Beschermingsgraad (IP): IP20
- Vermogensverlies: 7,5 W
- Explosieveilig: Nee
- Omgevingstemperatuur: -25 °C tot +40 °C (niet inbouwinstelbaar)
