De UNI-T UTD2102CL+ is een digitale oscilloscoop met twee kanalen. Met een oscilloscoop maak je elektrische signalen zichtbaar als golfvorm op een scherm, zodat je ziet hoe een spanning in de tijd verandert. Volgens de fabrikant is dit model bedoeld voor ingenieurs, servicemonteurs en elektronicaliefhebbers die schakelingen ontwikkelen of fouten opsporen.
Bandbreedte van 100 MHz. De bandbreedte bepaalt tot welke frequentie de scoop signalen betrouwbaar weergeeft. Samen met een stijgtijd van maximaal 3,5 ns, de tijd die een snelle signaalovergang nodig heeft om op het scherm te verschijnen, kun je snelle pulsen, signaalovergangen en hoogfrequente storingen bekijken.
500 MS/s en 64 kpts geheugen. MS/s staat voor miljoen metingen per seconde. Hoe meer metingen, hoe nauwkeuriger de golfvorm wordt opgebouwd. De geheugendiepte van 64 kpts (64.000 meetpunten per kanaal) bepaalt hoe lang je een signaal kunt vastleggen zonder detail te verliezen. Dat is handig bij seriële protocollen of langzame signaalveranderingen.
Scherm en meetfuncties. Golfvormen en meetwaarden lees je af op een 7-inch TFT-kleurenscherm van 800 x 480 pixels. De scoop meet automatisch meer dan 30 parameters en ondersteunt wiskundige bewerkingen zoals FFT, een functie die een signaal opsplitst in de frequenties waaruit het bestaat.

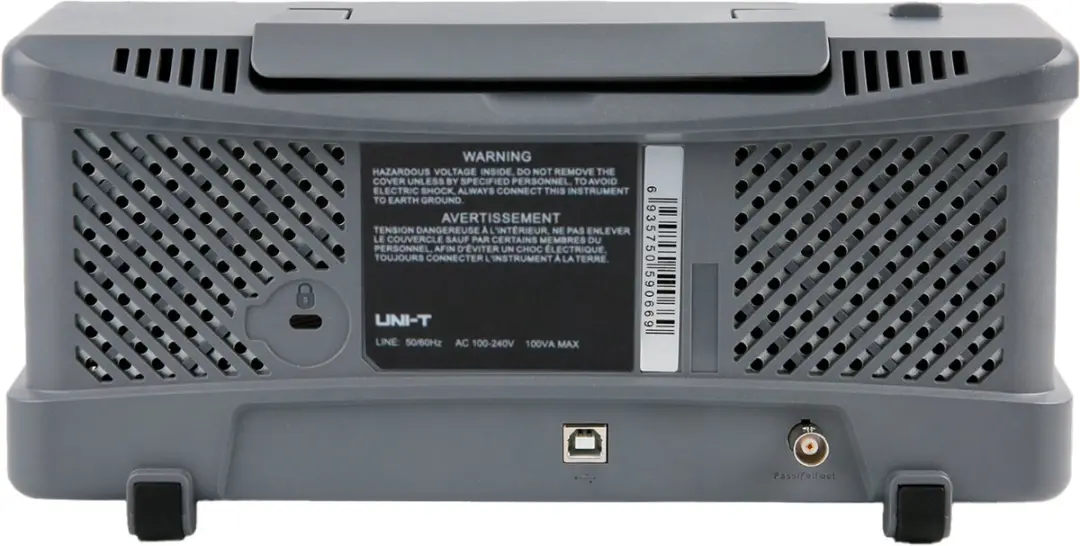

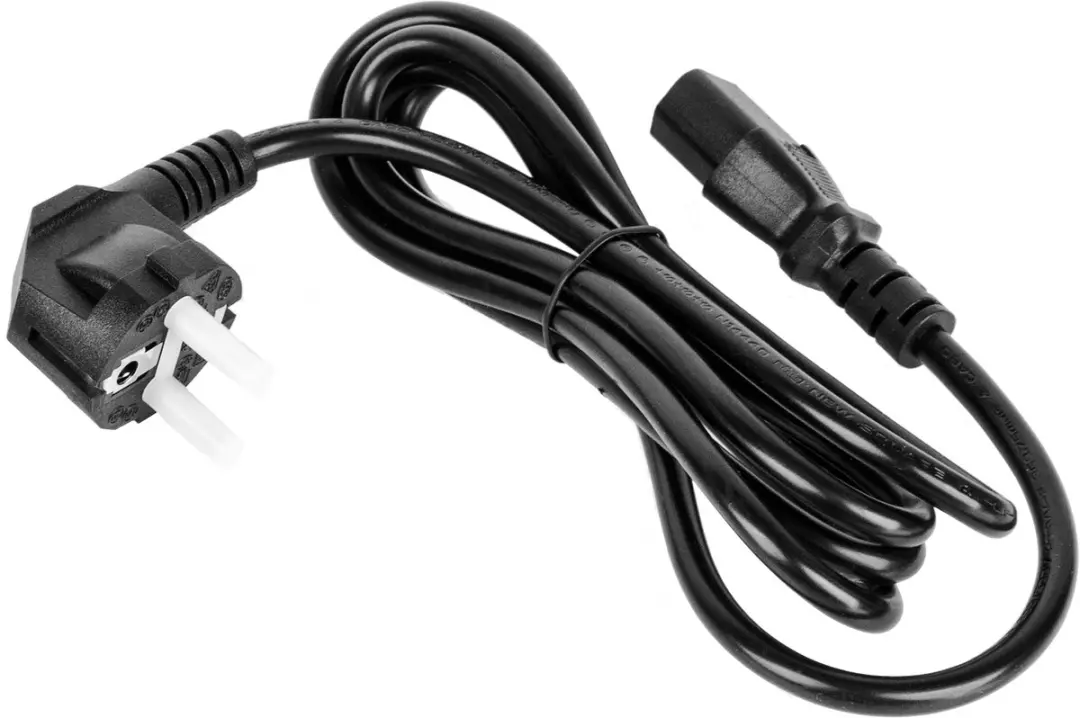

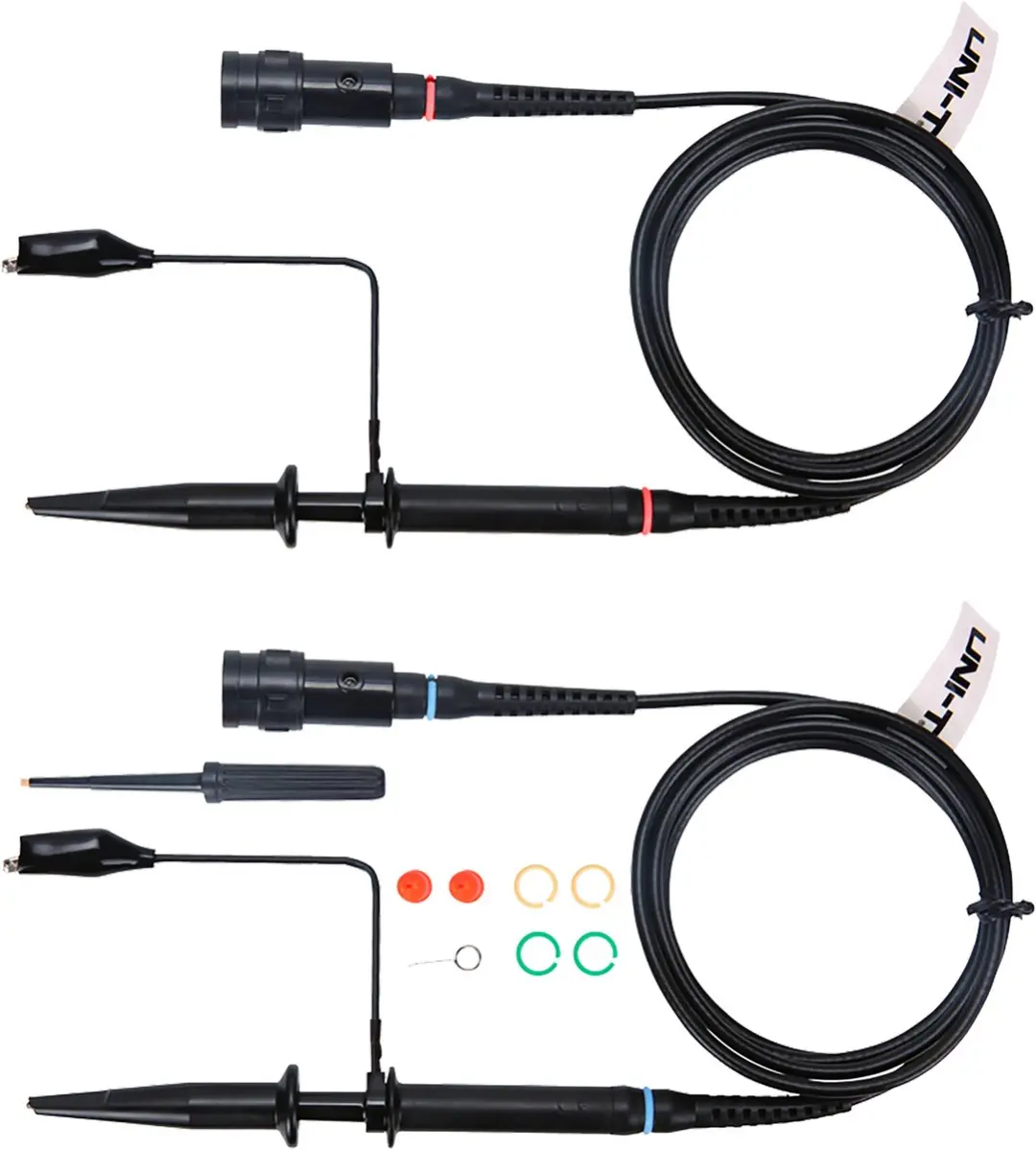

Aansluitingen zijn er voor USB Host, USB Device en Pass/Fail. In de doos zitten twee passieve probes (1x/10x), een netsnoer, een USB-kabel en een handleiding. De behuizing is van wit kunststof en meet 32 bij 16 cm.
