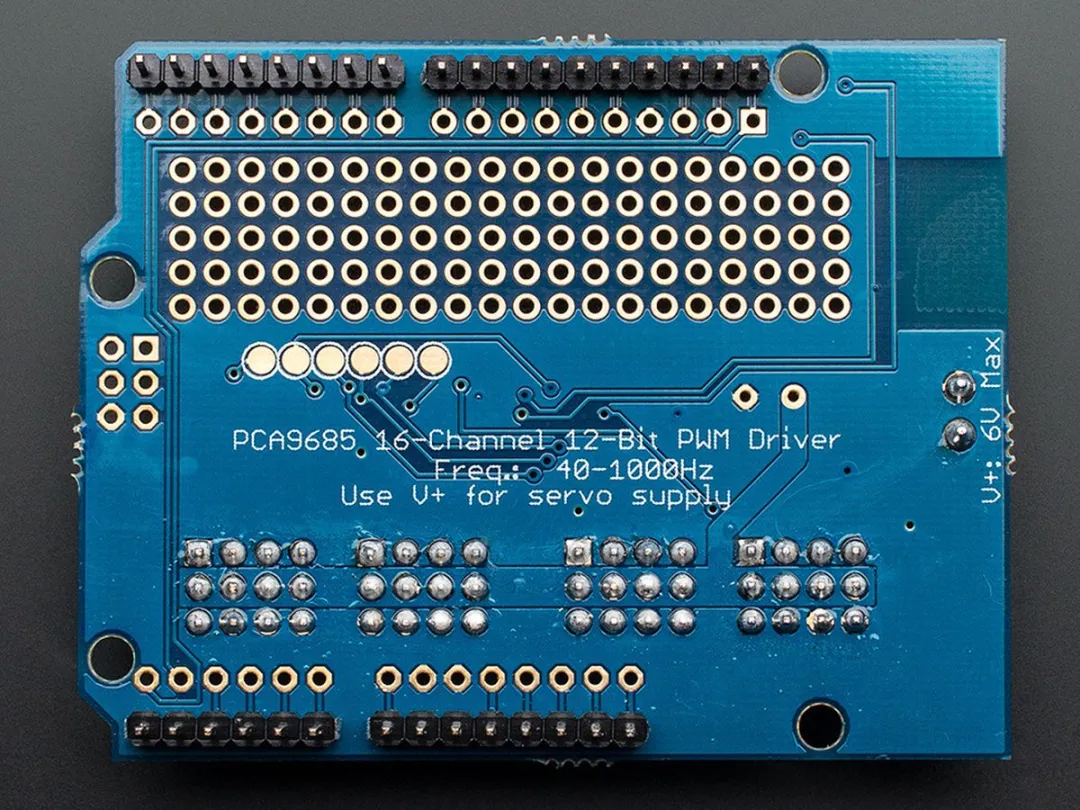

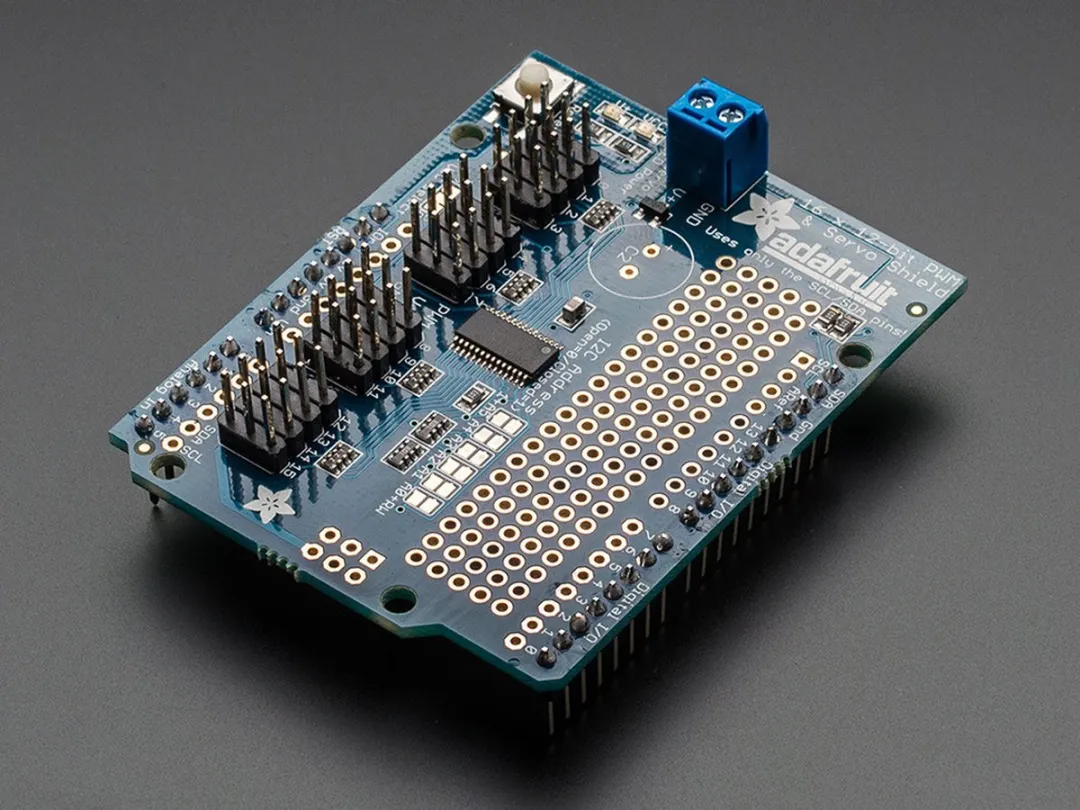

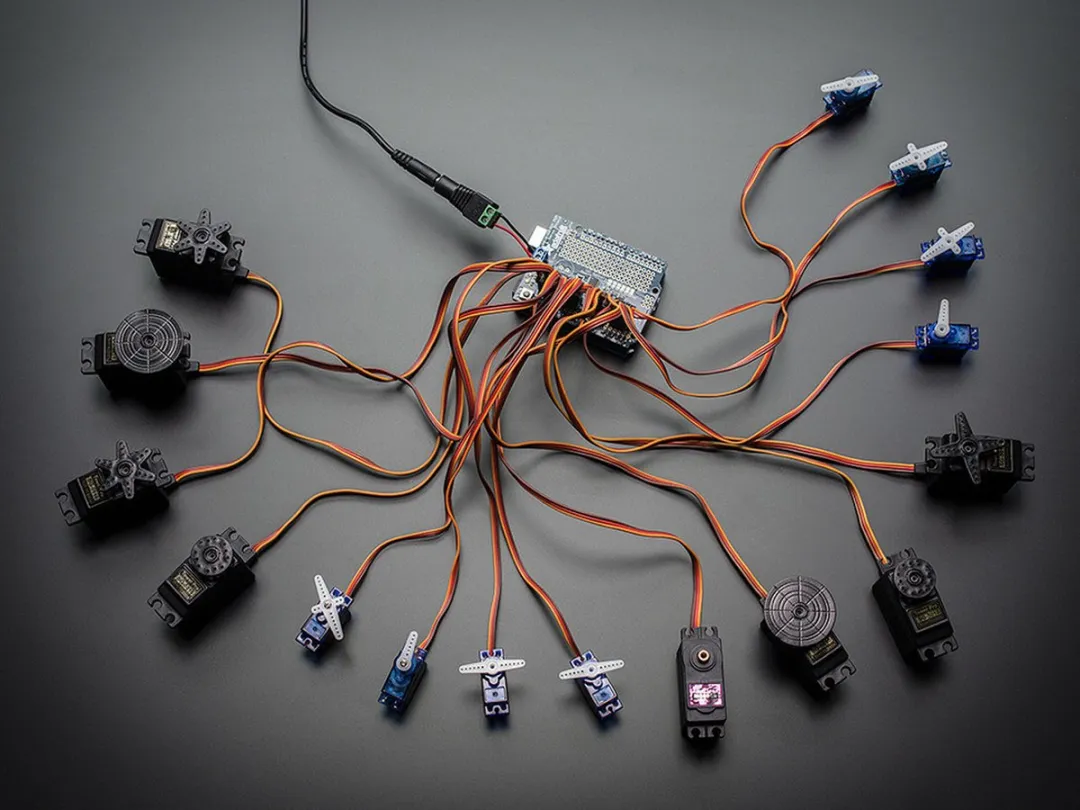

De Adafruit 16 Channel Servo Shield 12-bit PWM – I2C interface voegt 16 onafhankelijke PWM-uitgangen toe aan je Arduino-board, ideaal voor projecten met servo’s, LEDs of andere actuatoren waar de standaard Arduino-uitgangen ontoereikend zijn.
Het schild werkt met de meeste Arduino’s, zoals de Uno, Leonardo of Mega, en gebruikt I2C-communicatie via twee pinnen voor de dataverbinding. Je kunt zelfs meerdere schilden op elkaar stapelen, zolang de I2C-adressen niet conflicteren. Dit model heeft standaard adres 0x40 en kan andere I2C-apparaten of sensoren delen op dezelfde bus.

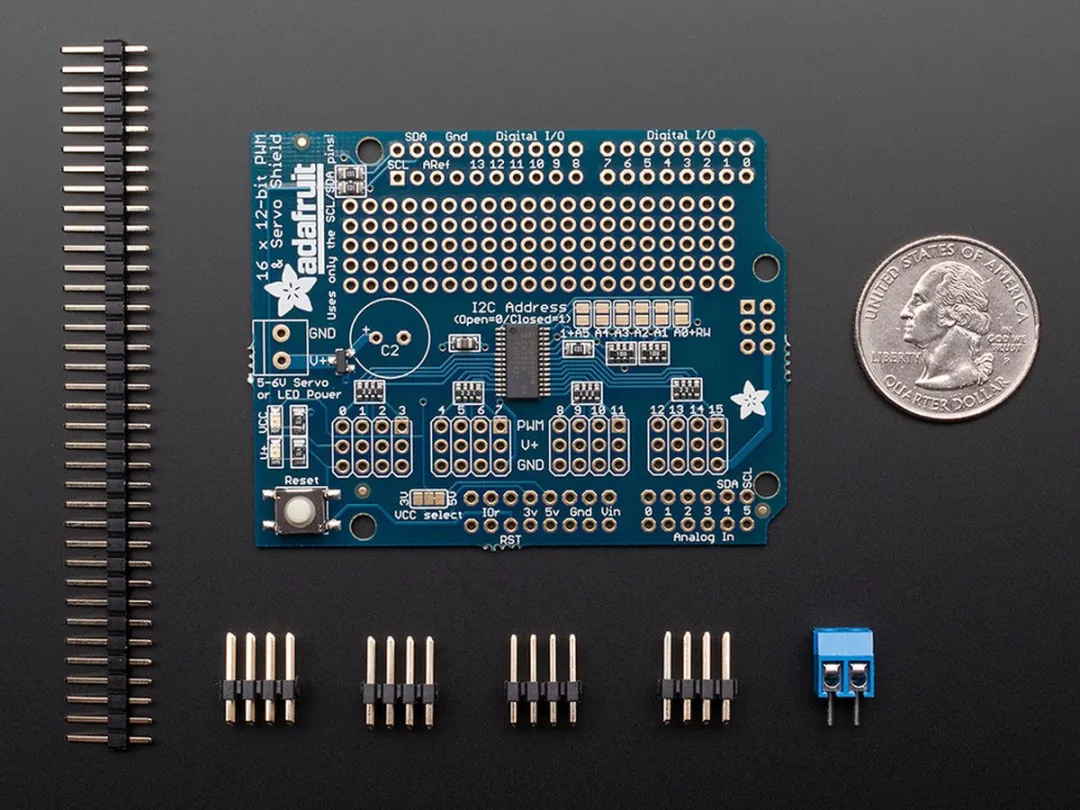

De voeding gaat via een veilige terminalblock met beveiliging tegen ompolingsfouten. Het bord heeft groene en rode power-LEDs, 220 ohm weerstanden op alle uitgangen voor extra bescherming en ruimte voor een grote condensator bij zware belasting. Inbegrepen is een geassembleerd schild met headers; je moet deze zelf solderen.
Er is ook een 5×20 proto-gebied voor extra bekabeling of componenten.
