40-pin TFT Friend – FPC-adapter met LED-backlightdriver

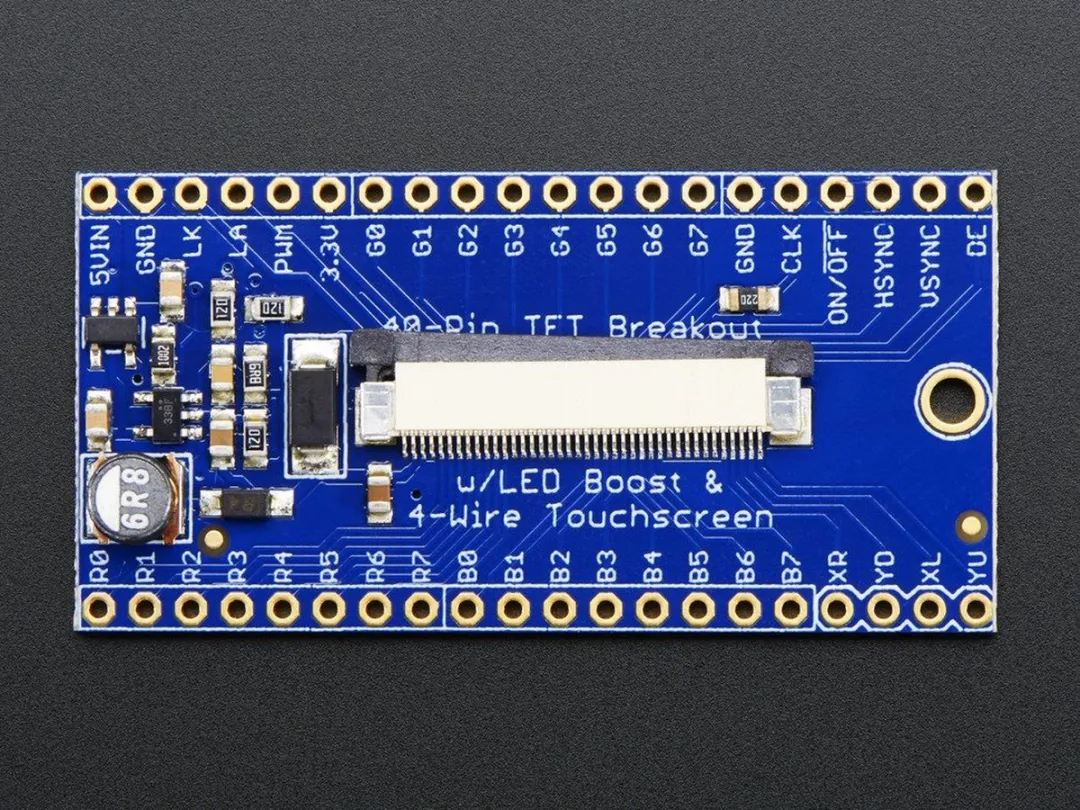

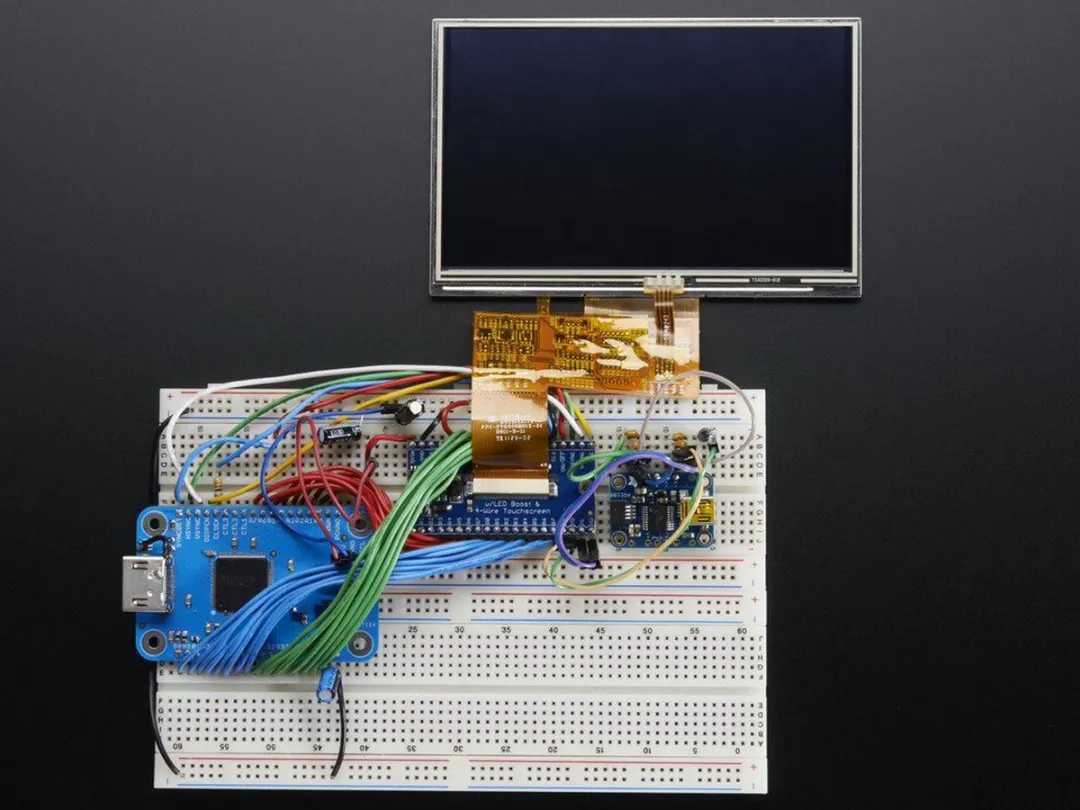

Deze adapter maakt 40-pins TFT-schermen met dot-clock-signaal bruikbaar op een breadboard. De print heeft een 40-pins FPC-verbinding en een FAN5333-gebaseerde backlightdriver (25mA standaard, instelbaar tot 24VDC voor maximaal 7 LED-strings). Ideaal om elk pinnetje afzonderlijk te testen zonder gesoldeerwerk.

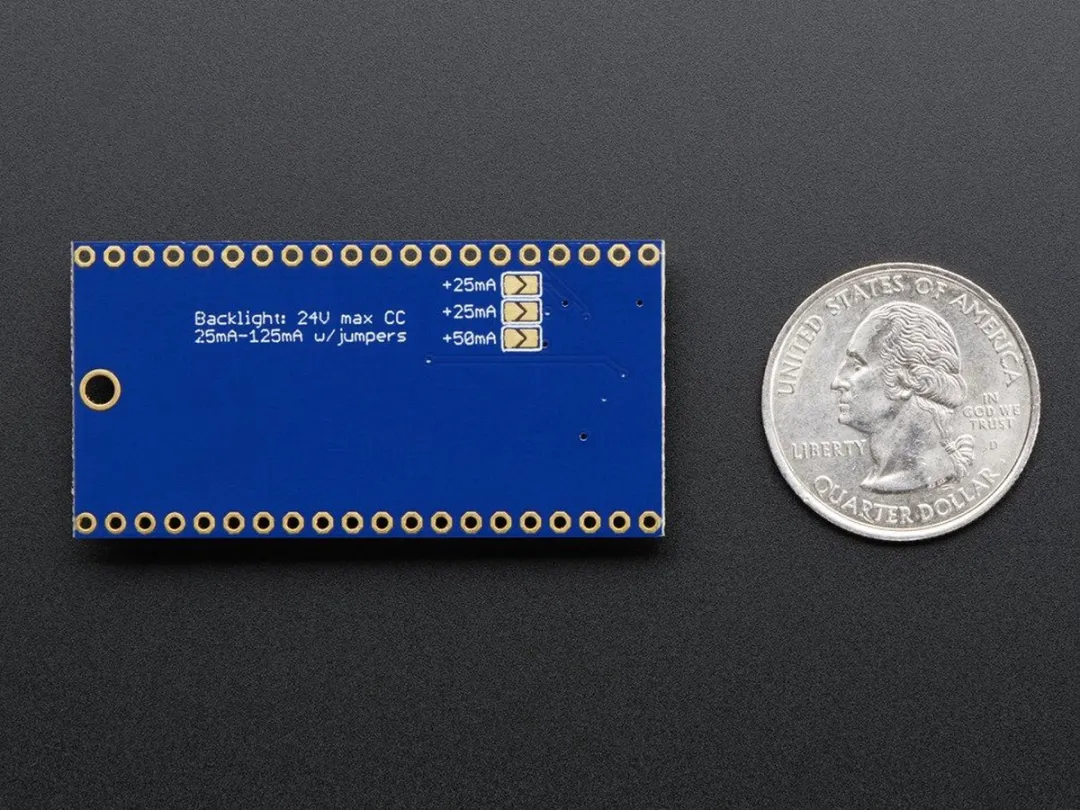

De driver is voorgeconfigureerd op 25mA en kan via jumperinstellingen worden aangepast. Controleer wel altijd het datasheet van je scherm voor de juiste LED-configuratie. De adapter wordt geleverd als één kant-en-klaar PCB, zonder headers of TFT-scherm. Geschikt voor 4.3" en 5.0" schermen (met of zonder touch), waarbij de 5.0" vaak 50mA nodig hebben voor een helder beeld.
Let op: Dit is een gereedschap voor gevorderde gebruikers met een processor die dot-clock-TFT-ondersteuning heeft. Er is geen handleiding beschikbaar – je moet zelf weten hoe je het scherm aansluit.
