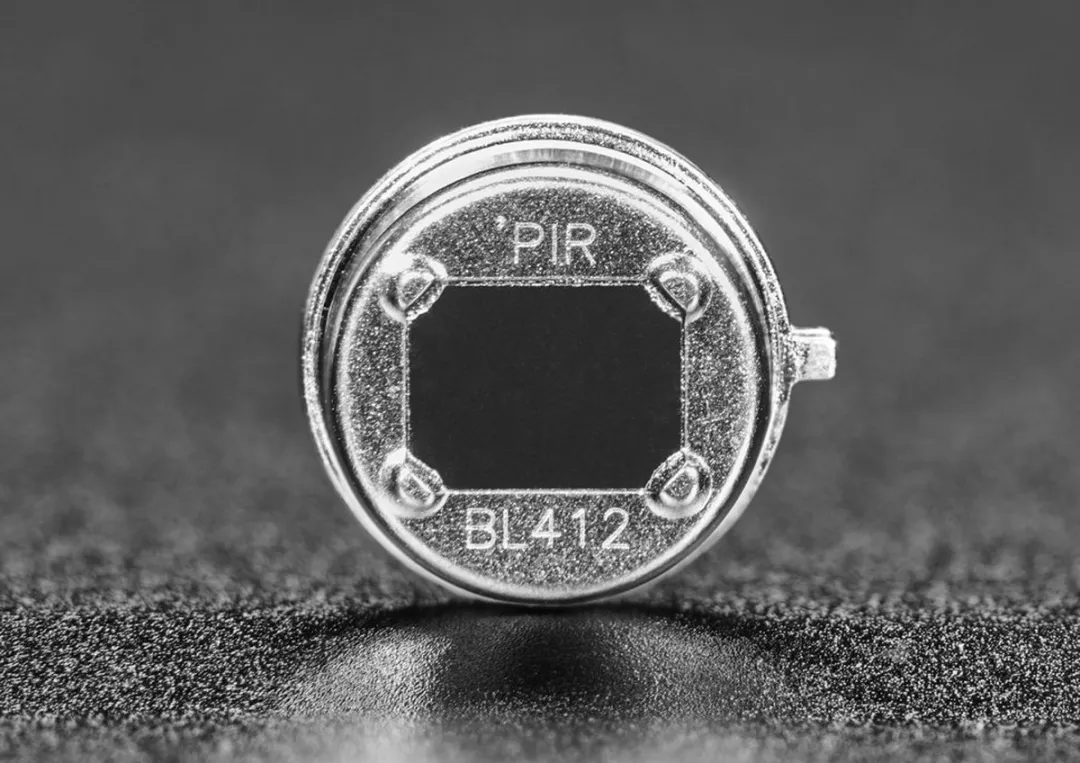

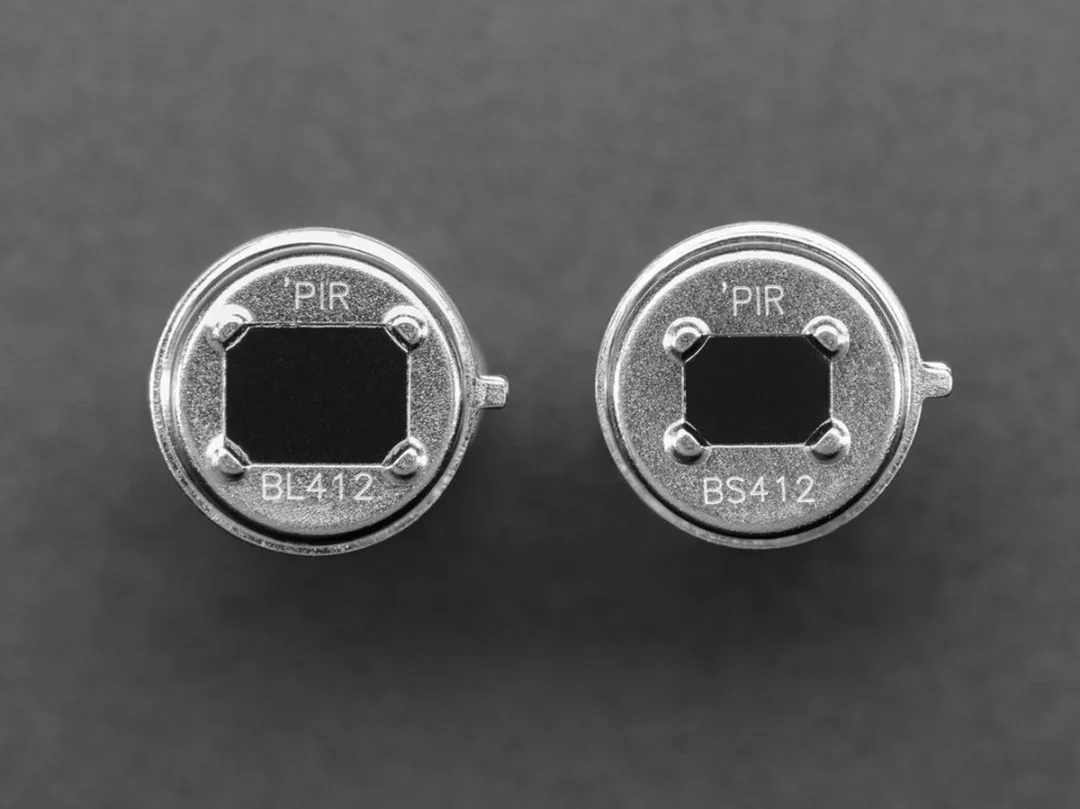

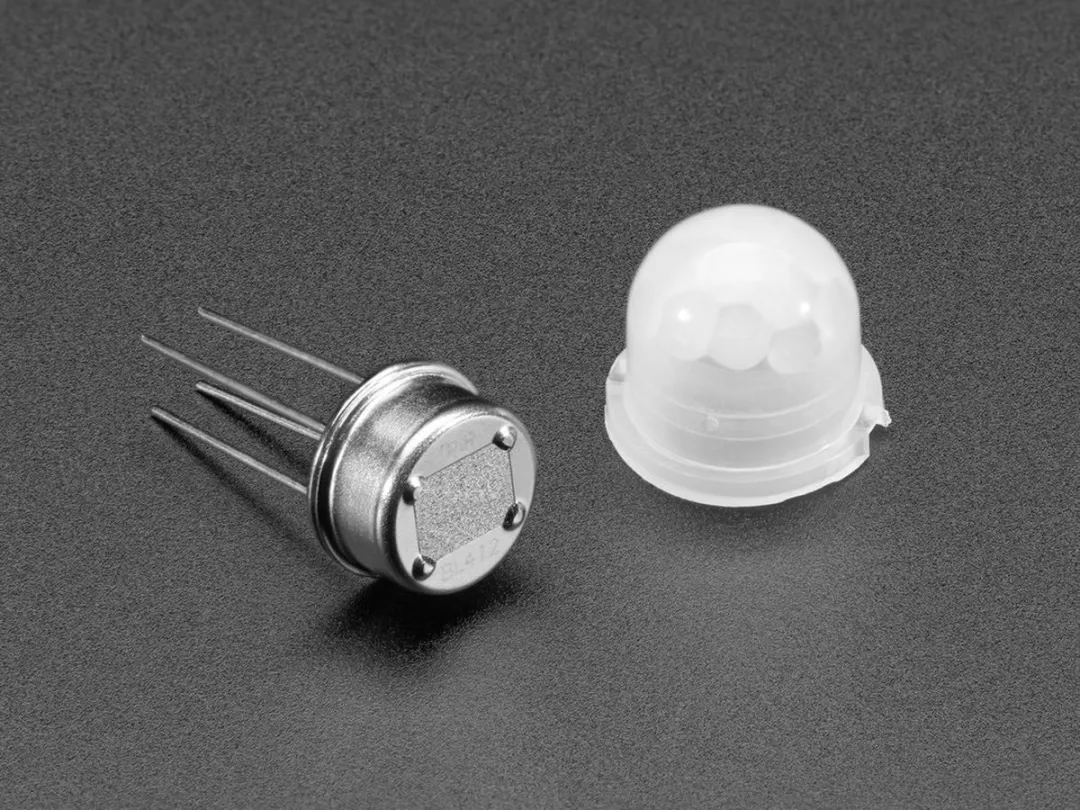

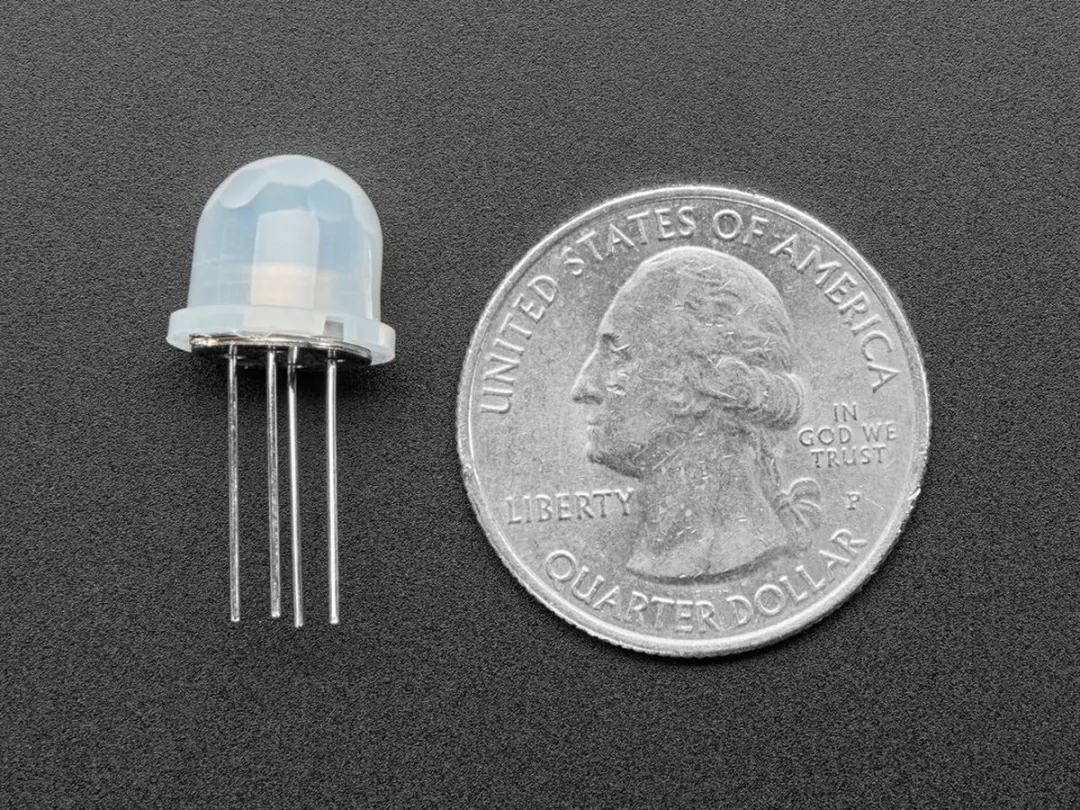

De Mini Basic PIR Sensor van Adafruit detecteert beweging op ongeveer 5 meter afstand met een spreiding van 120 graden. Ideaal voor projecten waar ruimte belangrijk is: deze sensor is aanzienlijk kleiner dan standaard PIR-modules en past gemakkelijk op een breadboard of perfboard.
Hij werkt op 3,3V en heeft alleen stroom, aarde en een weerstand nodig om de vertragingstijd in te stellen. De uitgang geeft een 3,3V hoog/laag-signaal, geschikt voor aansluiting op een Arduino of andere microcontroller. De vertragingstijd kan worden aangepast van 2 seconden (met 0V) tot een uur (met 3,3V) door een weerstandsverdeler op pin 2 aan te sluiten. Raadpleeg de datasheet voor de juiste weerstandswaarden.
De sensor is voorgeconfigureerd voor een scherpe focus op 5 meter, maar werkt effectief tussen de 3 en 8 meter. Voor de exacte pin-out en aansluitschema’s, zie het datasheet op pagina 7.
