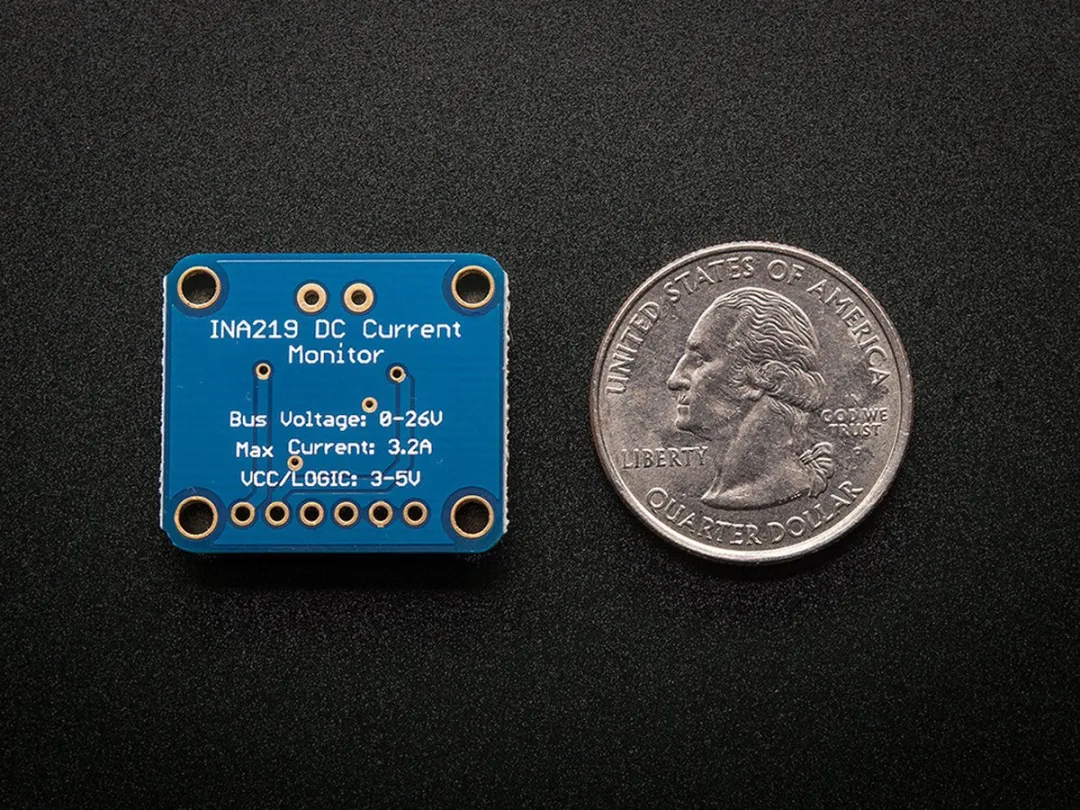

Deze INA219 High Side DC Current Sensor Breakout (Adafruit 904) meet spanning en stroomverbruik tegelijkertijd via I²C met 1% nauwkeurigheid. Ideaal voor het monitoren van batterijen, zonnepanelen of andere DC-bronnen tot 26V.
In tegenstelling tot low-side meetsystemen meet dit board de stroom aan de positieve kant van je circuit, waardoor geen schommelingen in ground-referentie ontstaan. De ±3.2A meetbereik komt door een onboard 0,1Ω meetweerstand. Geavanceerde gebruikers kunnen deze vervangen voor een andere waarde om het bereik aan te passen, bijvoorbeeld tot ±32A met een 0,01Ω weerstand.
De sensor gebruikt I²C-communicatie en werkt op 3-5V voeding. Inbegrepen zijn een 6-pins header voor breadboards en een 3,5mm-klemmenblok voor eenvoudige aansluiting. Met een Arduino-bibliotheek is instellen kinderspel.
