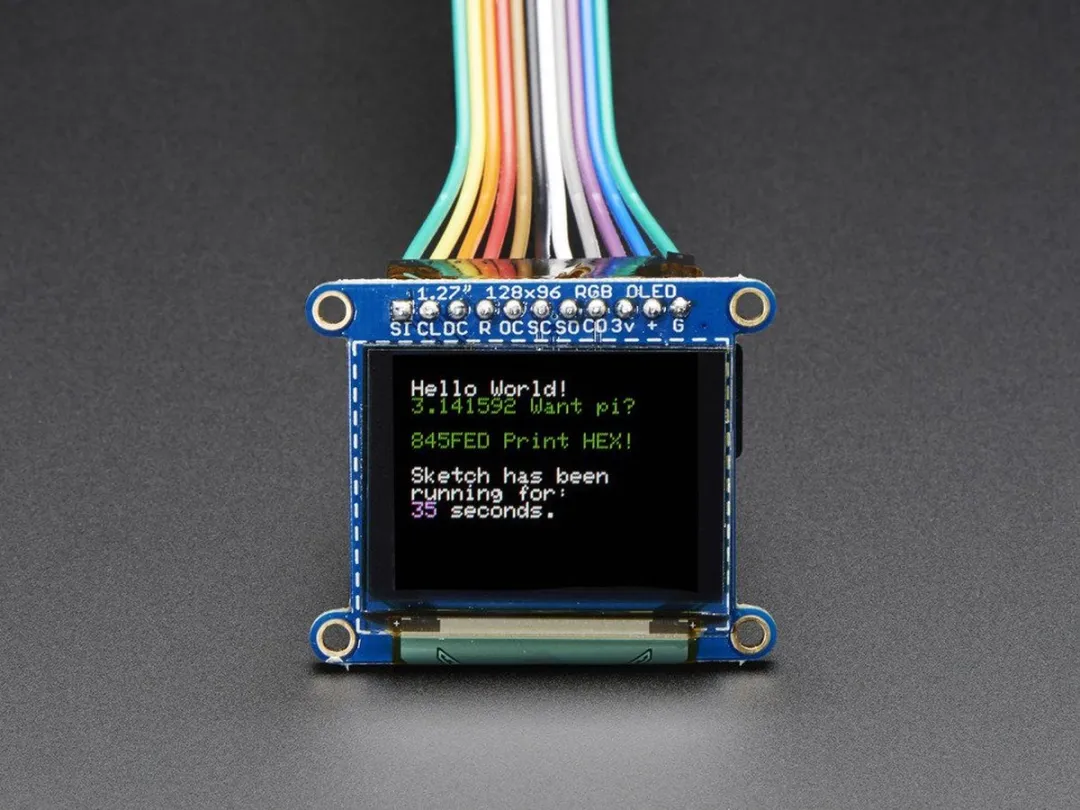

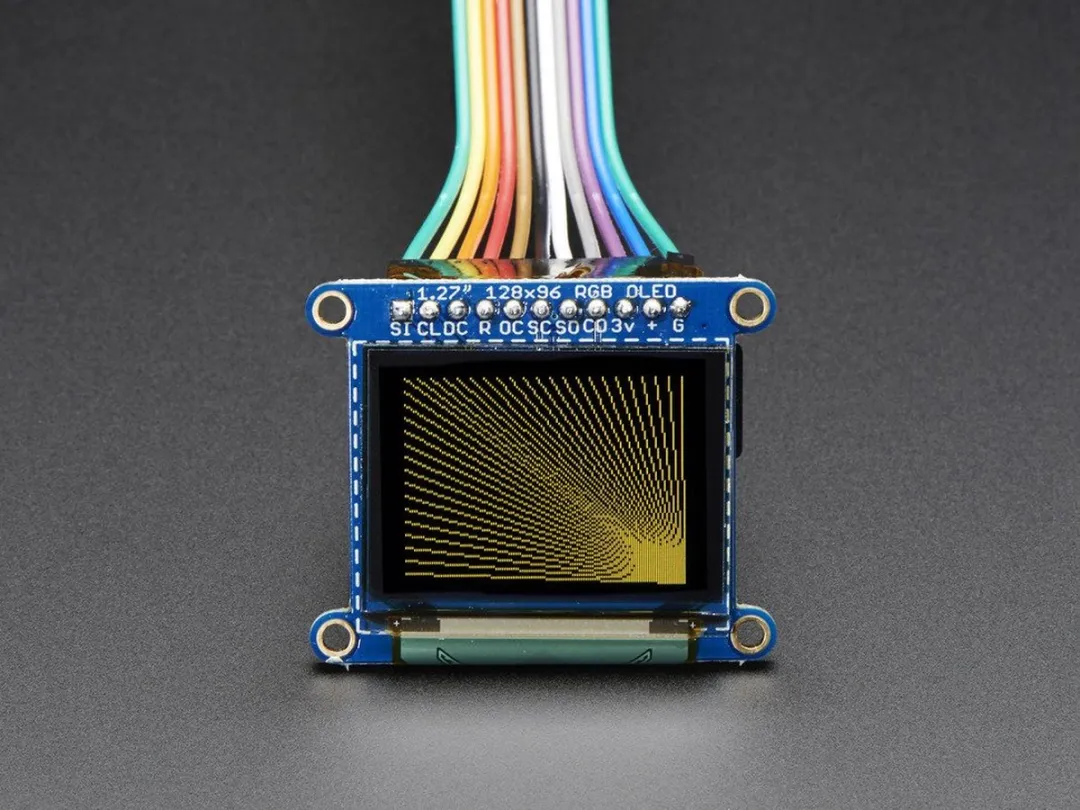

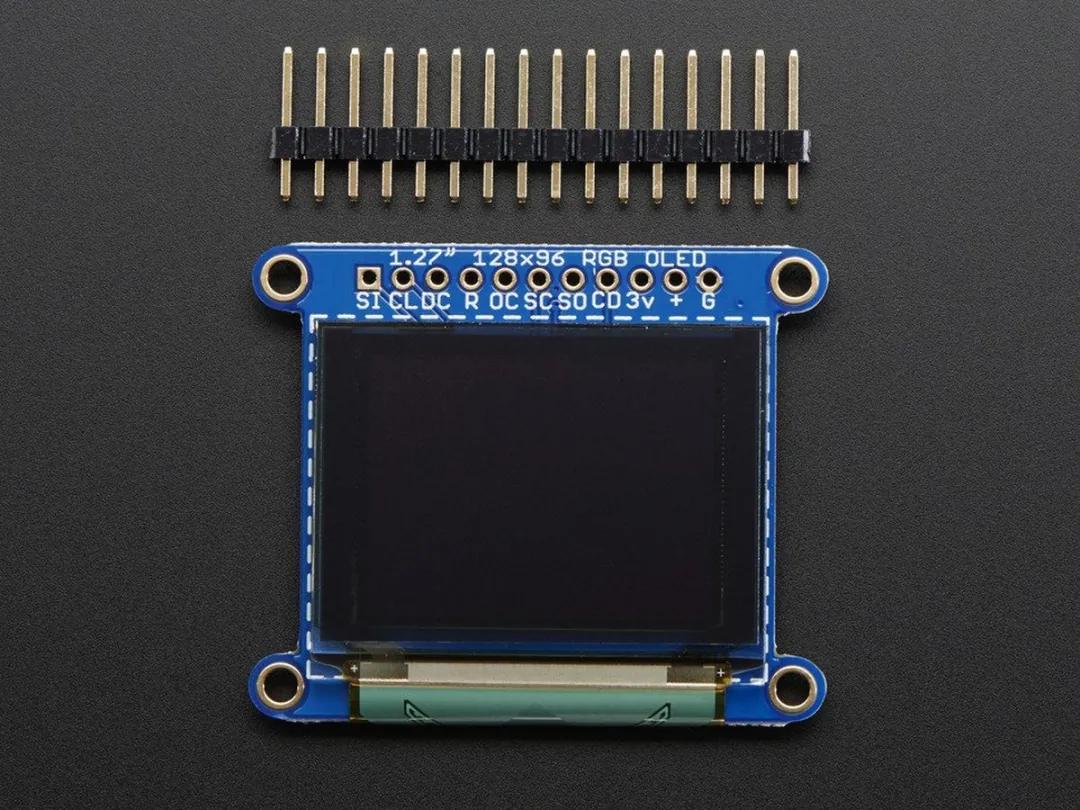

Deze OLED-breakout van Adafruit (1673) heeft een kleurenscherm van 1,27 inch met een resolutie van 128x96 pixels en ondersteunt 16-bits kleurdiepte per pixel. Het scherm gebruikt OLED-technologie, wat zorgt voor hoge contrastwaarden en diepe zwartwaarden zonder backlight. De chipset is de SSD1351, die via 4-draads SPI (clock, data, chipselect en data/command) wordt aangestuurd, met een optionele resetpin.

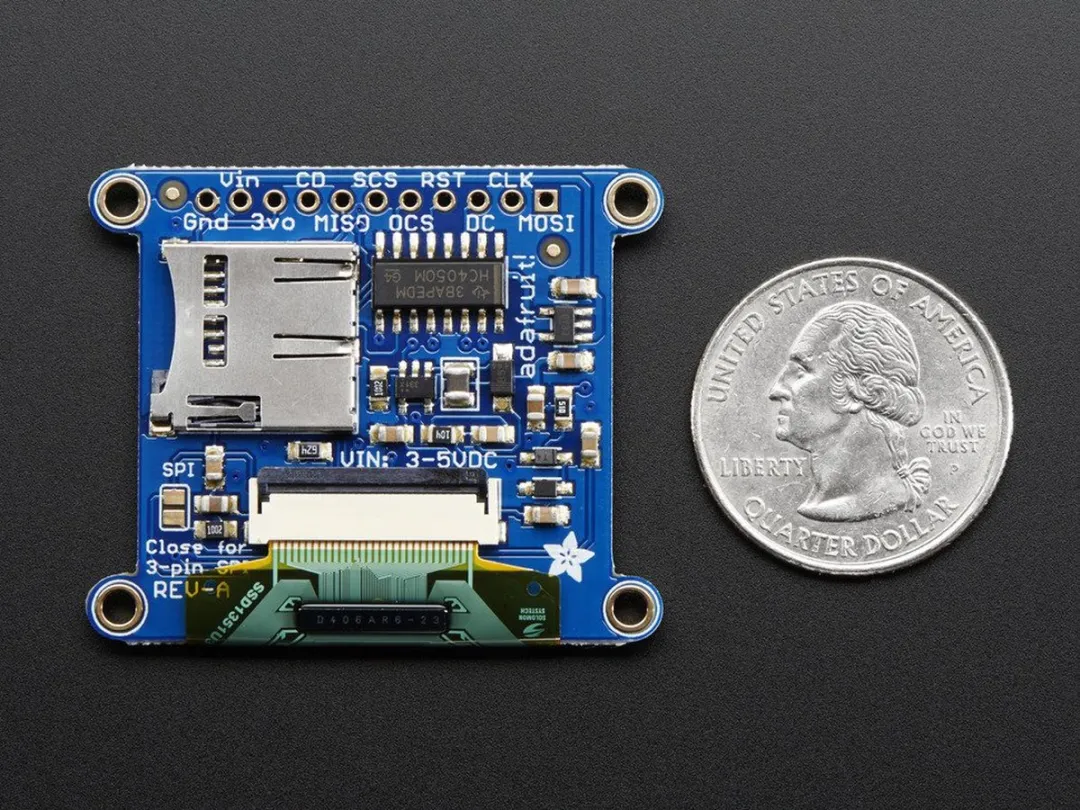

Inbegrepen op de breakout zijn een microSD-kaarthouder en een boostconverter voor de vereiste 12V voeding naar de OLED. Het ontwerp heeft ingebouwde logische niveauverschuiving, zodat het werkt met 3-5VDC logica en voeding. Je kunt de breakout gebruiken om bitmaps van de SD-kaart te laden en weer te geven via SPI.
Er is een open-source bibliotheek beschikbaar met voorbeeldcode voor Arduino (gemakkelijk te porten naar andere microcontrollers), inclusief functionaliteit voor pixels, lijnen, vormen, tekst en bitmaps. Een handleiding en bedradingsschema vind je op de tutorialpagina’s van Adafruit voor deze en de 1,5-inch versie van het scherm.
