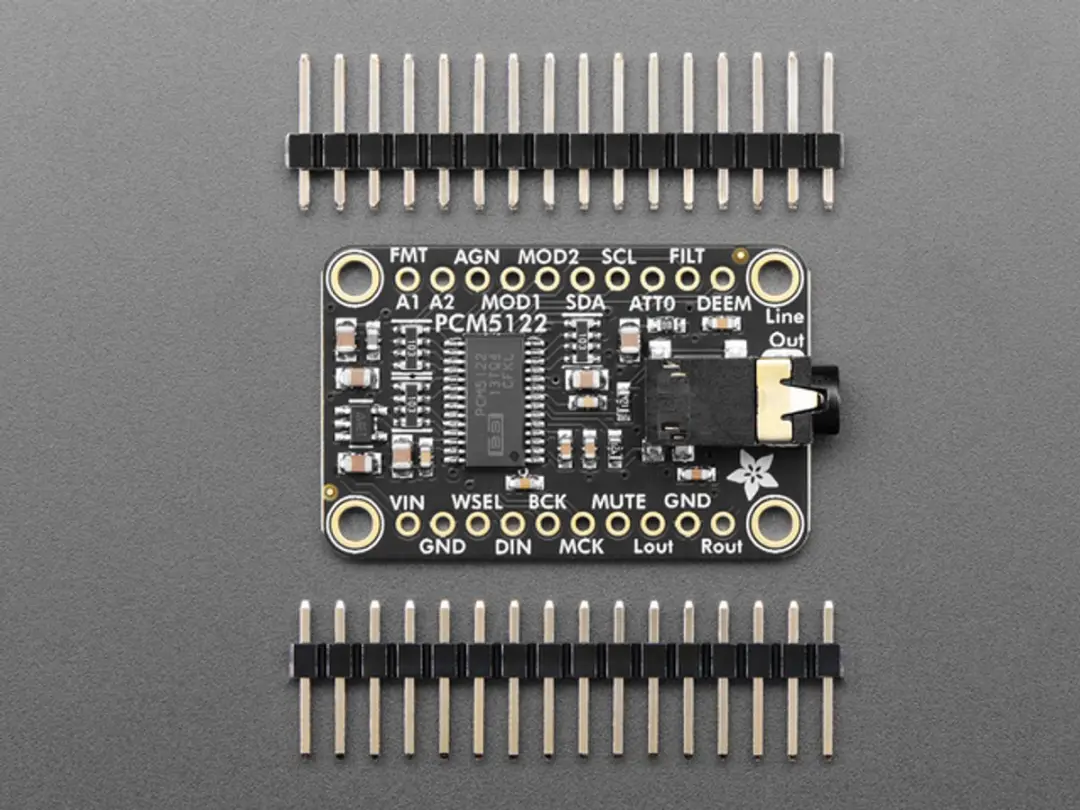

De PCM5122 I2S DAC van Adafruit is een losse printplaat die een digitaal I2S-signaal omzet naar een helder analoog stereogeluid. Deze module is ideaal voor DIY-audioprojecten, zoals muziekspelers, geluidsmodules of embedded audio-oplossingen met een Raspberry Pi of ESP32. De chip in deze DAC levert een signaalruisverhouding van 112 dB en een lage vervorming, wat zorgt voor een zuiver geluid zonder storende ruis.

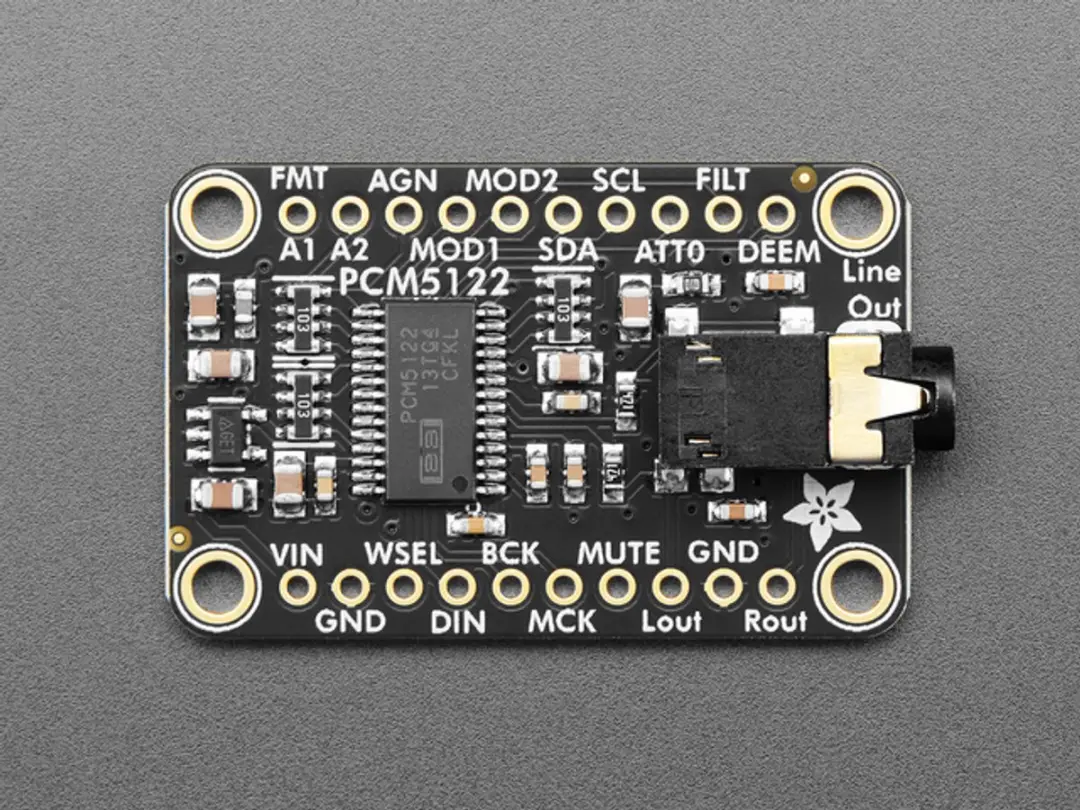

Je sluit de DAC aan via eenvoudige aansluitingen: BCLK voor de bitklok, WSEL voor woordselectie, DIN voor de datastroom en GND voor aarding. Een externe klok (MCLK) is niet nodig omdat de DAC zelf een interne klok genereert. Voor gevorderde gebruikers zijn er extra instellingen mogelijk via I2C of SPI, zoals volumeregeling, mute-functie, filtering en equalizerinstellingen. Er is ook een hardware mute-pin aanwezig voor directe stillegging van het signaal.

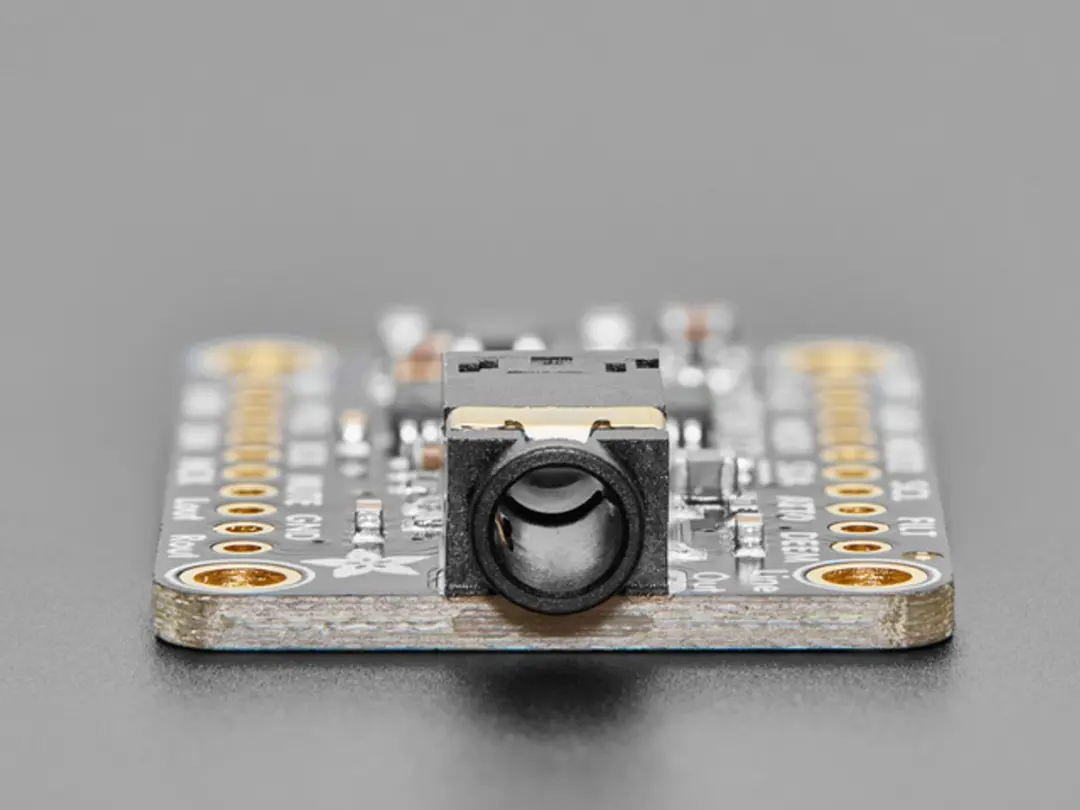

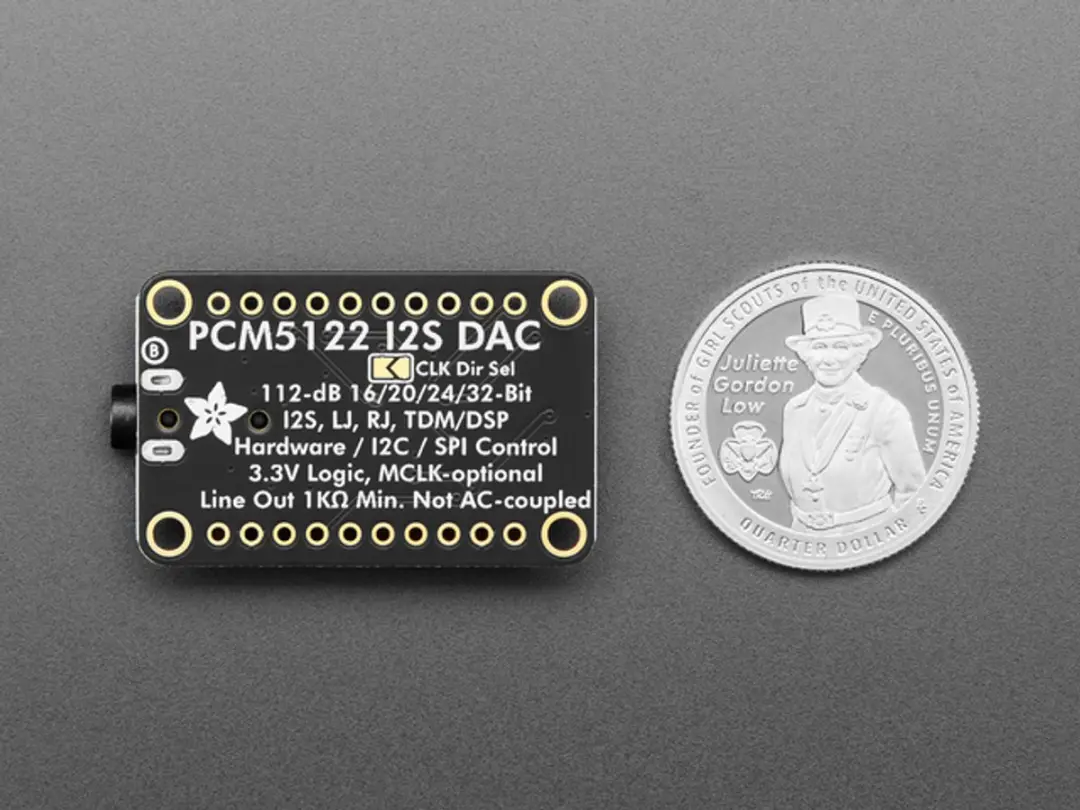

De uitgang is een line-level stereo-aansluiting (3,5 mm jack), wat betekent dat je hem rechtstreeks kunt aansluiten op een versterker of actieve luidsprekers. Let op: deze uitgang is niet geschikt voor het aansluiten van een hoofdtelefoon direct. Gebruik altijd een versterker met een ingangsimpedantie van minimaal 1 kilo-ohm. De module werkt op een spanning van 3 tot 5 volt en is compact (37,6 x 22,8 x 6,4 mm) en licht (3,6 gram), waardoor hij makkelijk in te passen is in kleine projecten.
