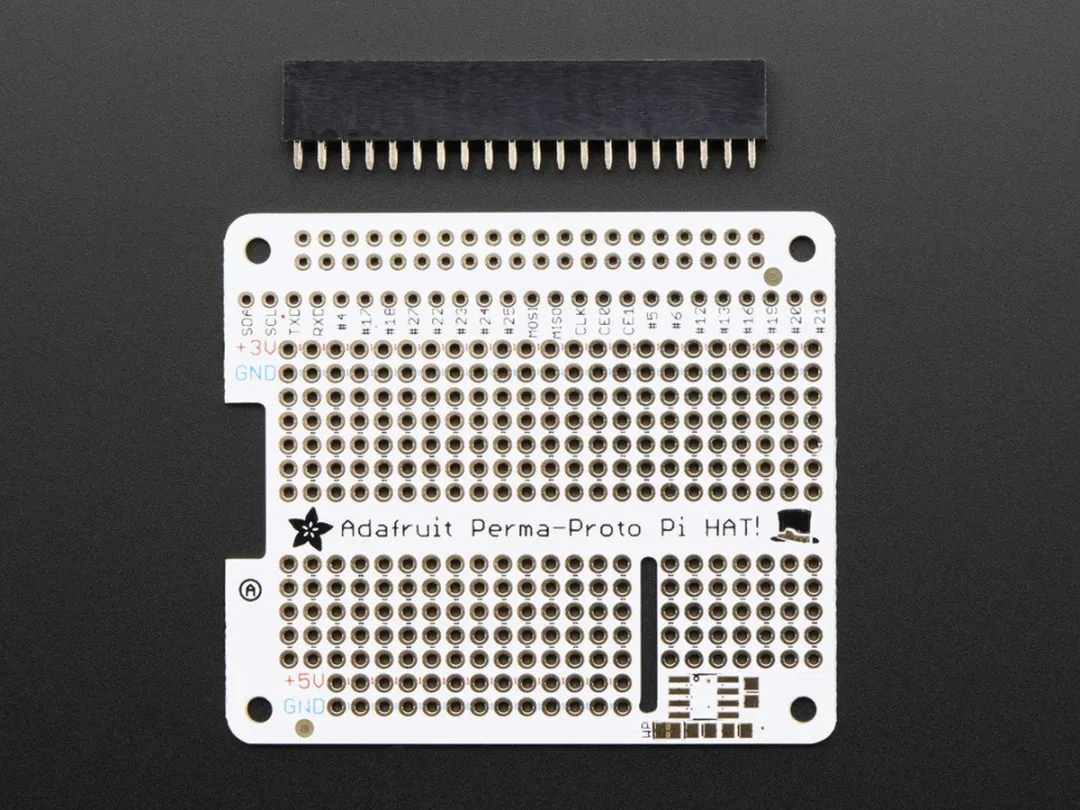

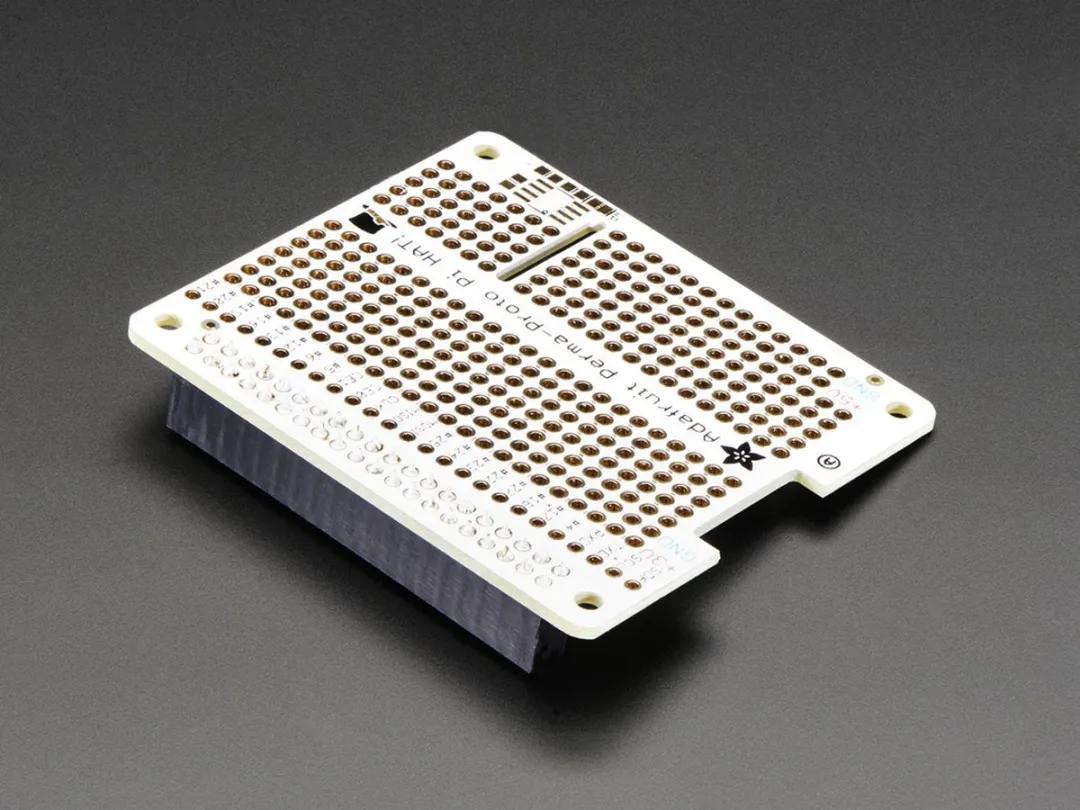

Deze Perma-Proto HAT for Pi Mini Kit is bedoeld voor Raspberry Pi-modellen zoals de A+, B+ en Pi 2. Het is een prototyping-kaart die je als een ‘hoedje’ bovenop je Raspberry Pi kunt plaatsen om eigen schakelingen te ontwerpen.

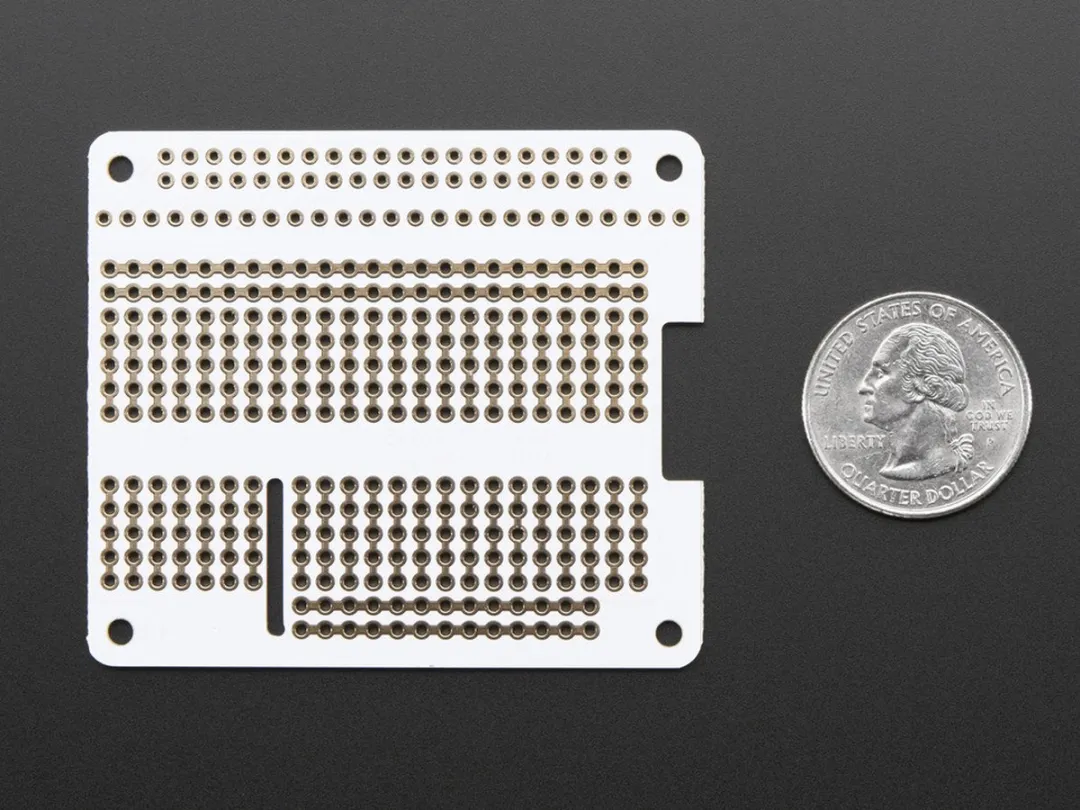

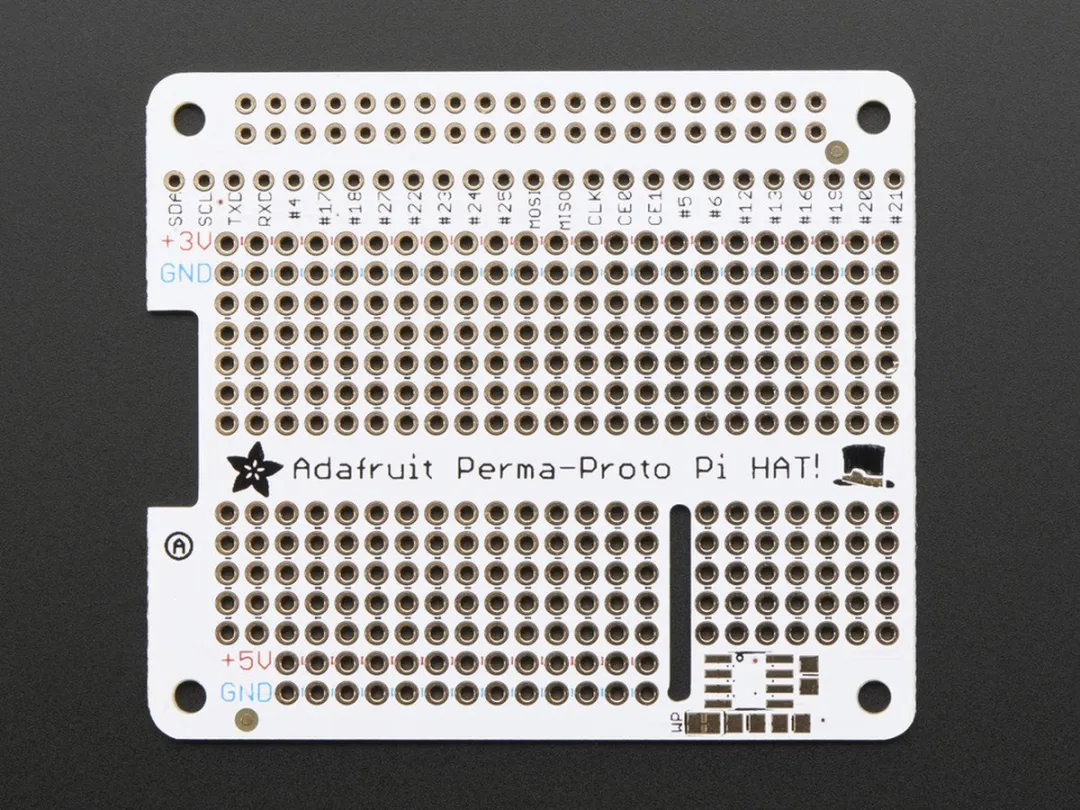

De printplaat heeft een raster van soldeergaten op 0,1 inch afstand, vergelijkbaar met een soldeervrije breadboard. Daaronder zitten verbindingen die de gaten met elkaar koppelen, zodat je makkelijk componenten zoals chips, weerstanden, LED’s en potentiometers kunt solderen. Langs de rand zitten stroken voor voeding: +3V, +5V en aarde, die je direct op de Raspberry Pi kunt aansluiten.
Bijna alle GPIO-pinnen van de Raspberry Pi zijn uitgebracht op de kaart, behalve pin 26. De kit bevat alleen de printplaat en een 2x20 GPIO-header om de kaart op je Raspberry Pi te monteren. Er zit geen EEPROM op, dus je kunt deze HAT combineren met andere HAT’s zonder dat er adresconflicten optreden.
