De Push-button Power Switch Breakout van Adafruit is een compacte schakelaar die je DC-stroomkring eenvoudig bedient met een standaard drukknop. Het ontwerp gebruikt een analoge schakeling met latch-functie: één keer drukken schakelt het circuit in, nog een keer drukt het uit. De schakelaar werkt met een P-FET die spanningen van 3V tot 14VDC en stromen tot 3A kan aan. Let op: bij continue 3A kan de FET warm worden.

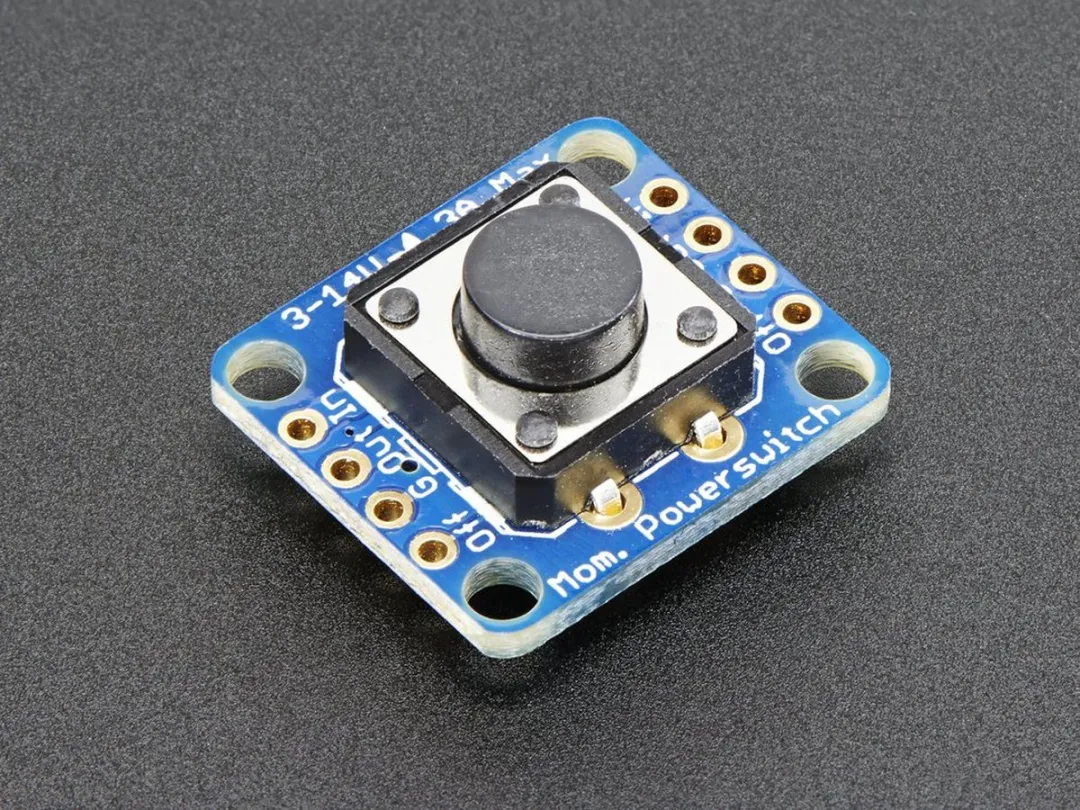

Voor aansluiting sluit je de stroombron aan op Ground en IN, en de belasting op Ground en OUT. De breakout wordt geleverd met een 12mm drukknop, maar je kunt ook zelf een andere knop solderen. Een rode LED geeft aan wanneer de schakelaar actief is. De extra KILL-pin zorgt ervoor dat je de belasting direct kunt uitschakelen, zelfs als de knop ingedrukt blijft.
De breakout is geschikt voor breadboards dankzij de meegeleverde male header. Houd rekening met enkele beperkingen: de schakelaar werkt alleen met gelijkspanning van 3 tot 14V, heeft geen mechanische isolatie en heeft een zogenoemde 'body diode' die terugstroom mogelijk maakt bij hogere spanningen aan de belasting. De schakeling heeft wel ingebouwde debouncing, maar zeer slechte knoppen kunnen storing veroorzaken.
