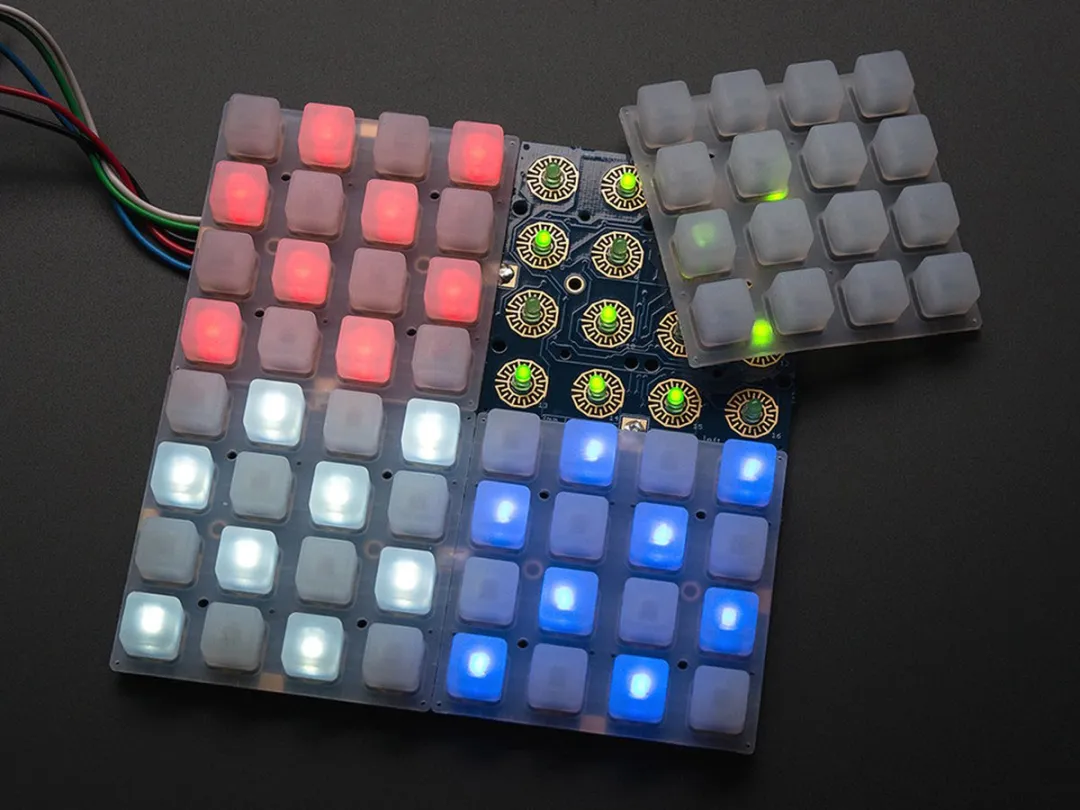

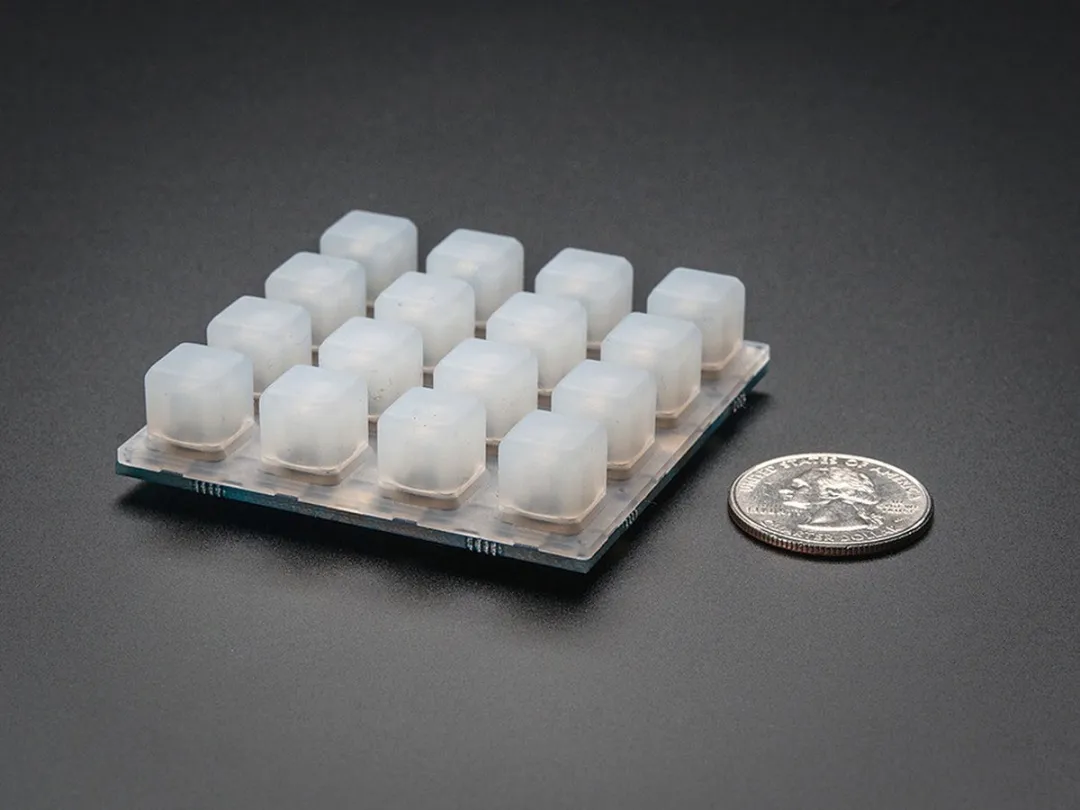

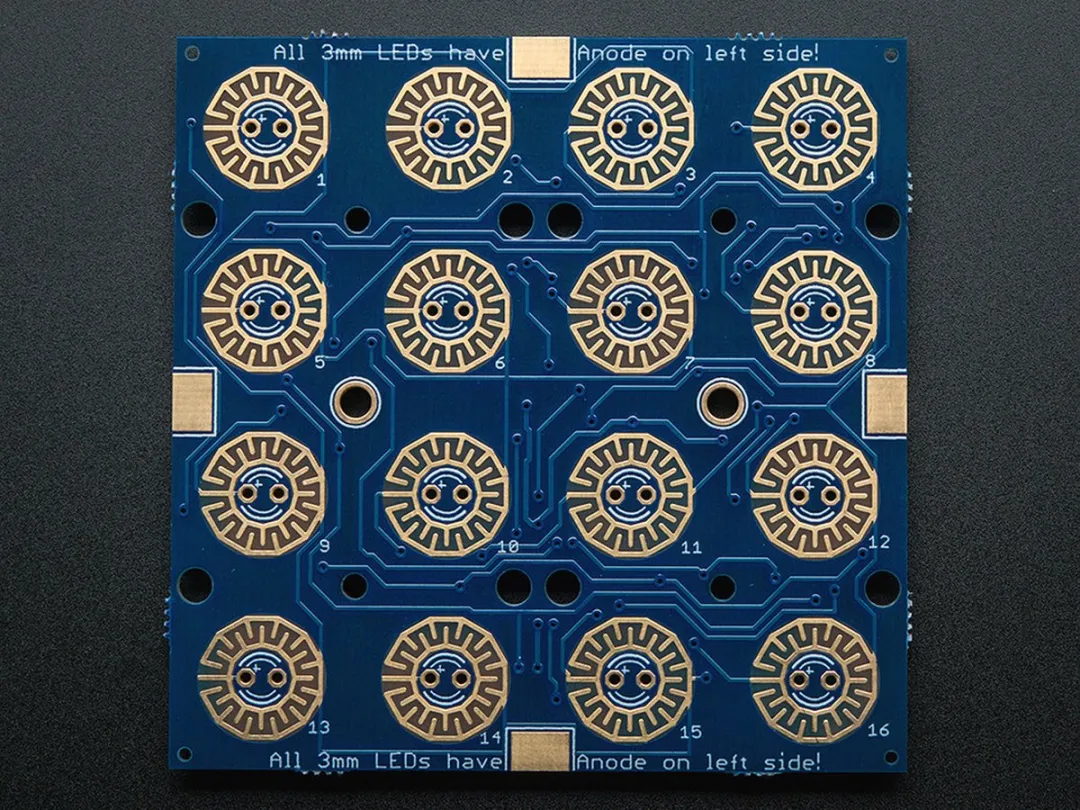

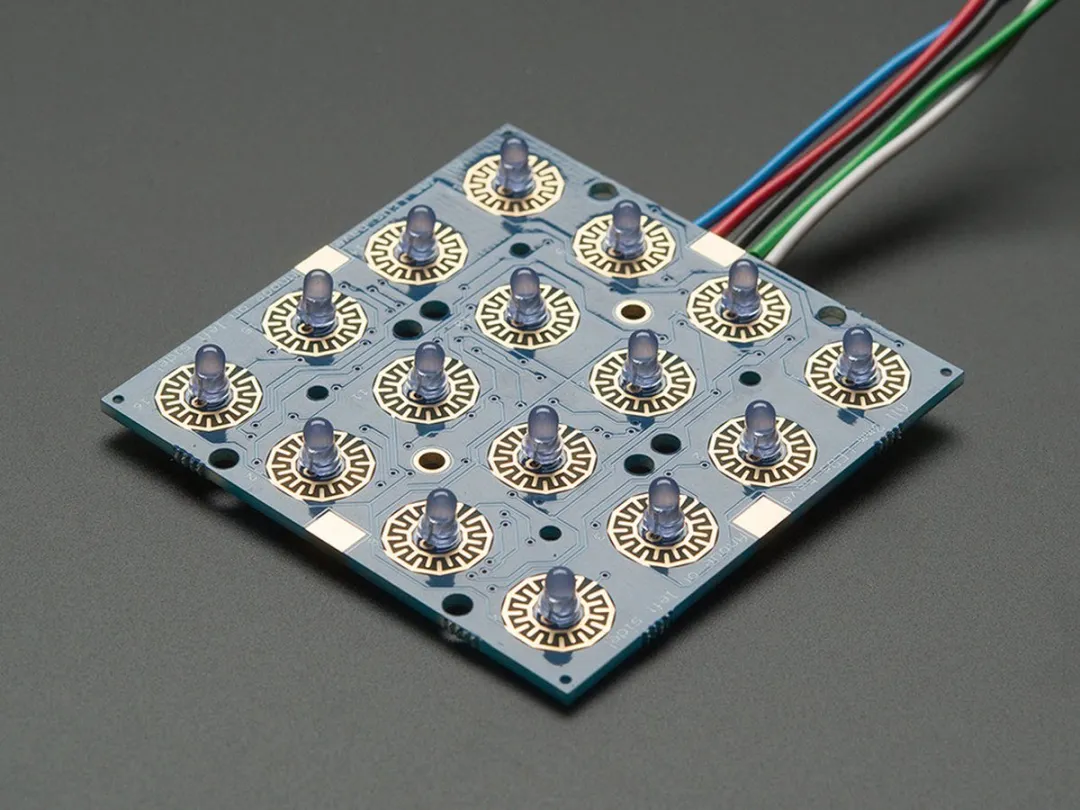

Deze monochrome driverprint is ontworpen voor het 4x4 elastomeer toetsenbord van Adafruit (1616). Elke print bevat 16 aansluitpads voor de toetsen en 16 plekken voor 3mm LED’s, die in de rubberen tegels passen. De print zelf heeft geen ingebouwde besturingseenheid – je gebruikt een Arduino of vergelijkbare microcontroller om de toetsdrukken te lezen en de LED’s aan te sturen.

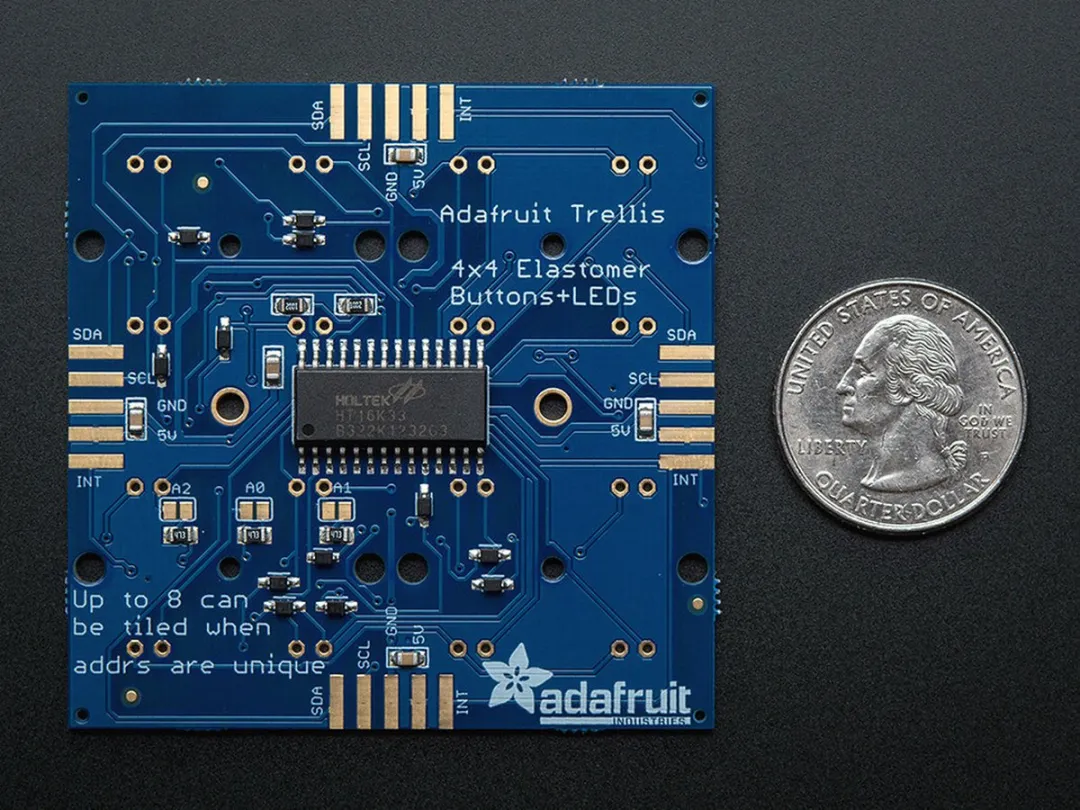

Op de print zit een I2C-gestuurde chip die beide taken combineert: je kunt elke LED individueel aan of uit zetten (geen grijstinten of dimmen mogelijk). Dezelfde chip detecteert ook toetsaanslagen zonder ghosting, omdat de aansluitingen diode-multiplex zijn. Dankzij 3 adresseerbare jumpers kun je tot 8 prints op één I2C-bus aansluiten, voor in totaal 128 toetsen en LED’s. De prints koppel je eenvoudig aan elkaar met soldeerpads aan de zijkanten.
