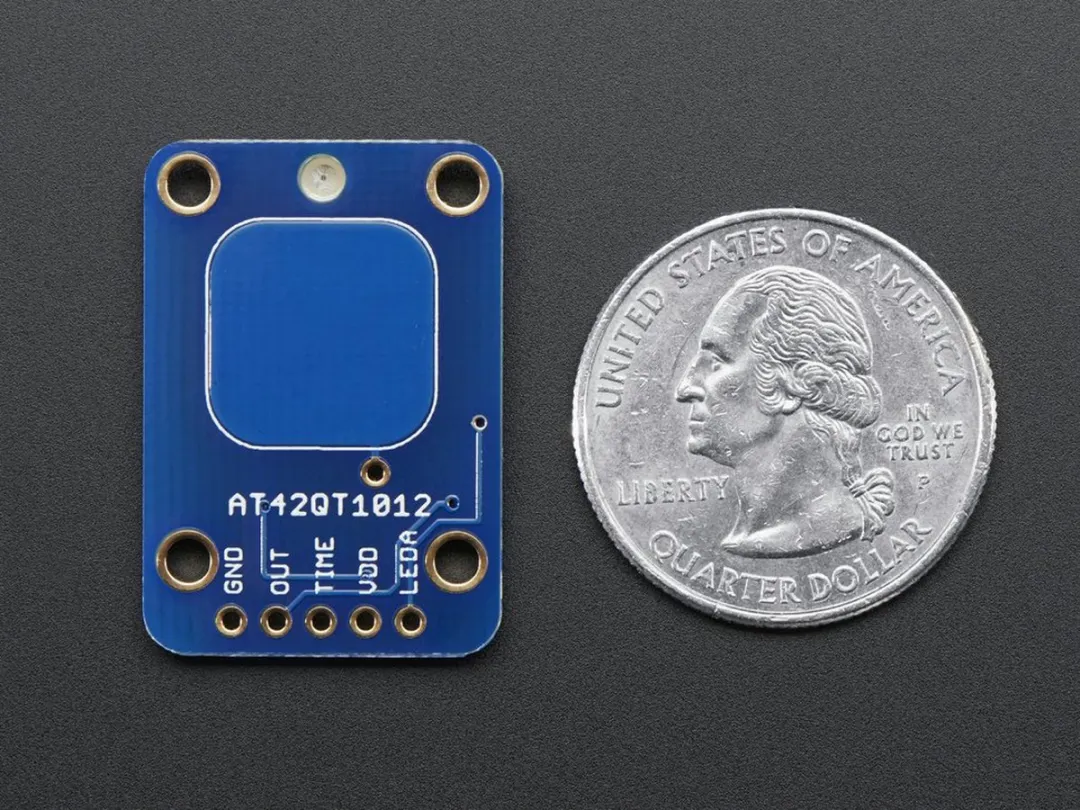

Dit is een kant-en-klaar capacitieve touch-sensor op een printplaatje, specifiek de AT42QT1012 van Adafruit (artikelnummer 1375). Je hebt hiervoor geen microcontroller nodig om hem te laten werken. Sluit hem aan op een spanning tussen 1,8 en 5,5V gelijkstroom en de sensor is direct actief.
De sensor werkt als een toggle-schakelaar: bij de eerste aanraking gaat het uitgangssignaal hoog en een rode LED gaat uit. Bij de tweede aanraking wordt het signaal weer laag en gaat de LED weer branden. Je kunt de sensor zelf uitbreiden door een draadje te solderen aan de middelste pad om een groter touch-oppervlak te maken. Handig voor projecten waarbij je iets wilt aan- en uitzetten met een aanraking, zoals een schakelaar.

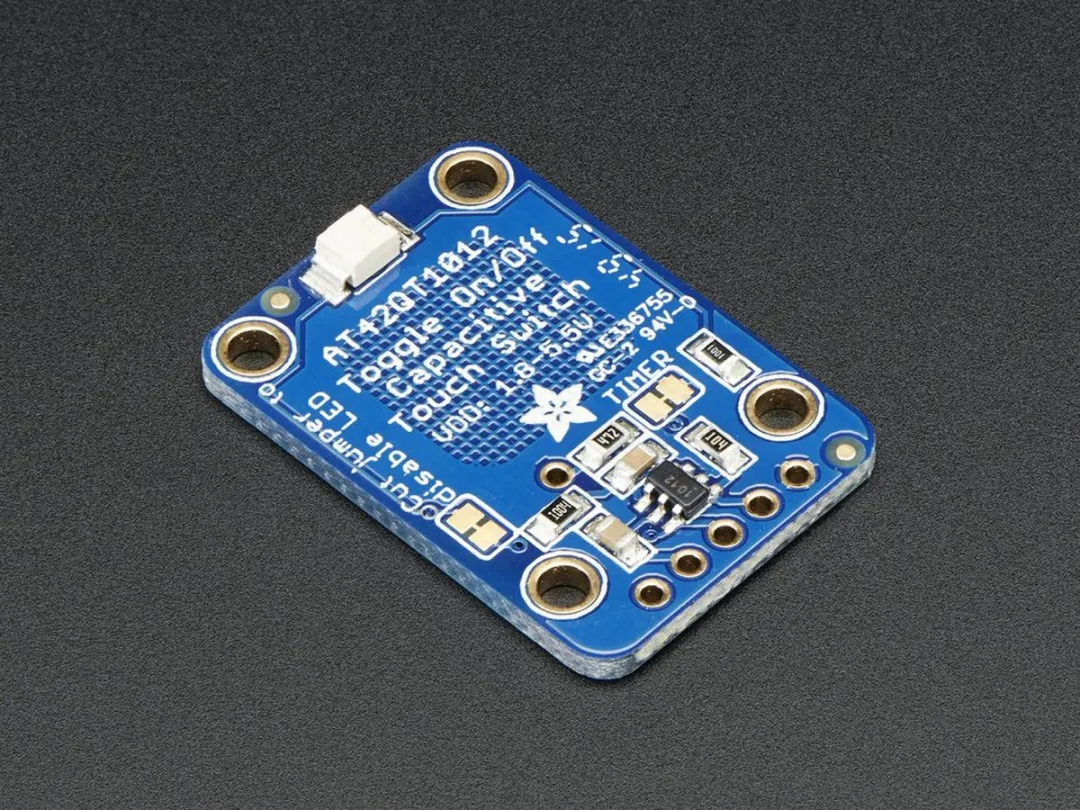

Wil je energie besparen? Dan kun je de LED loskoppelen door de verbinding tussen de gemarkeerde jumper door te snijden. De sensor heeft geen automatische time-out, maar dat kun je wel instellen door de TIMER-jumper door te snijden en een weerstand/kondensator op de TIME-pin aan te sluiten. De exacte waarden vind je in de datasheet.

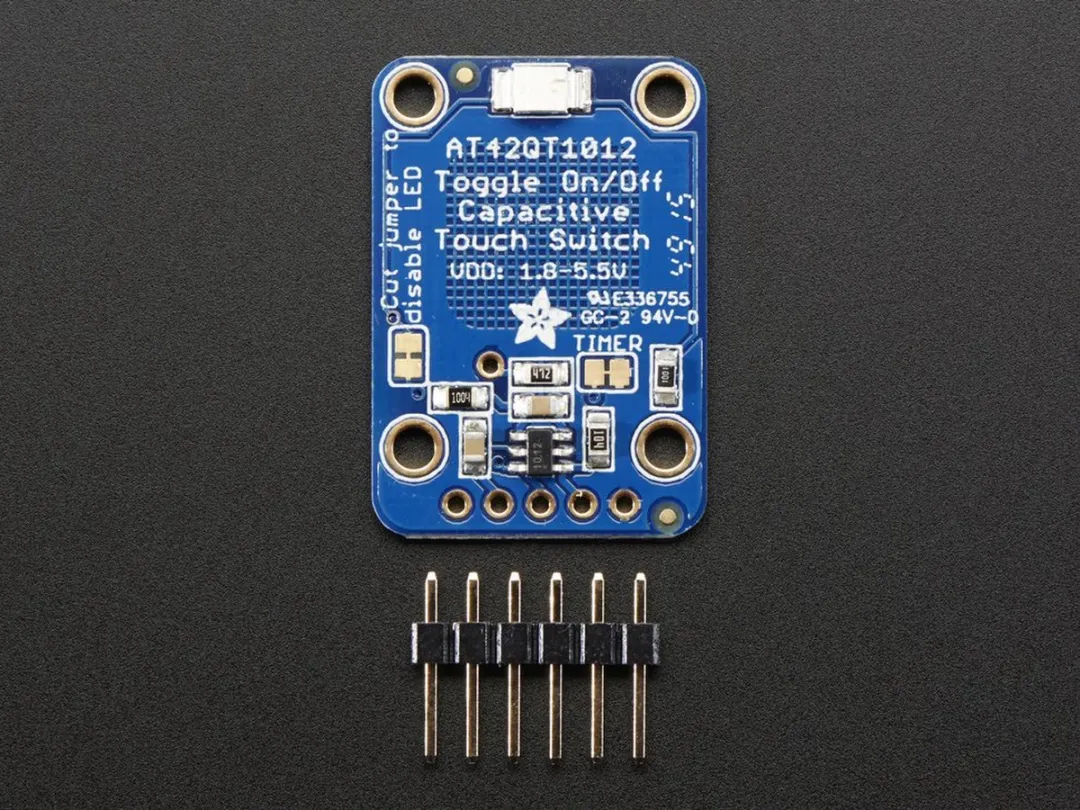

Inbegrepen is een volledig gemonteerde printplaat en een header-strookje (0,1 inch) om de sensor op een breadboard te plaatsen. Voor grotere touch-oppervlakken kun je koperfolie gebruiken en deze verbinden met het sensorprintje.
