Deze USB/DC/Solar Lithium Ion/Polymer oplader v2 is speciaal ontworpen voor het opladen van 3,7V/4,2V Lithium Ion of Lithium Polymer batterijen met behulp van 5-6V DC, USB of een 6V zonnepaneel. Het is ideaal voor outdoor projecten, zoals DIY iPod-opladers of draagbare oplossingen.

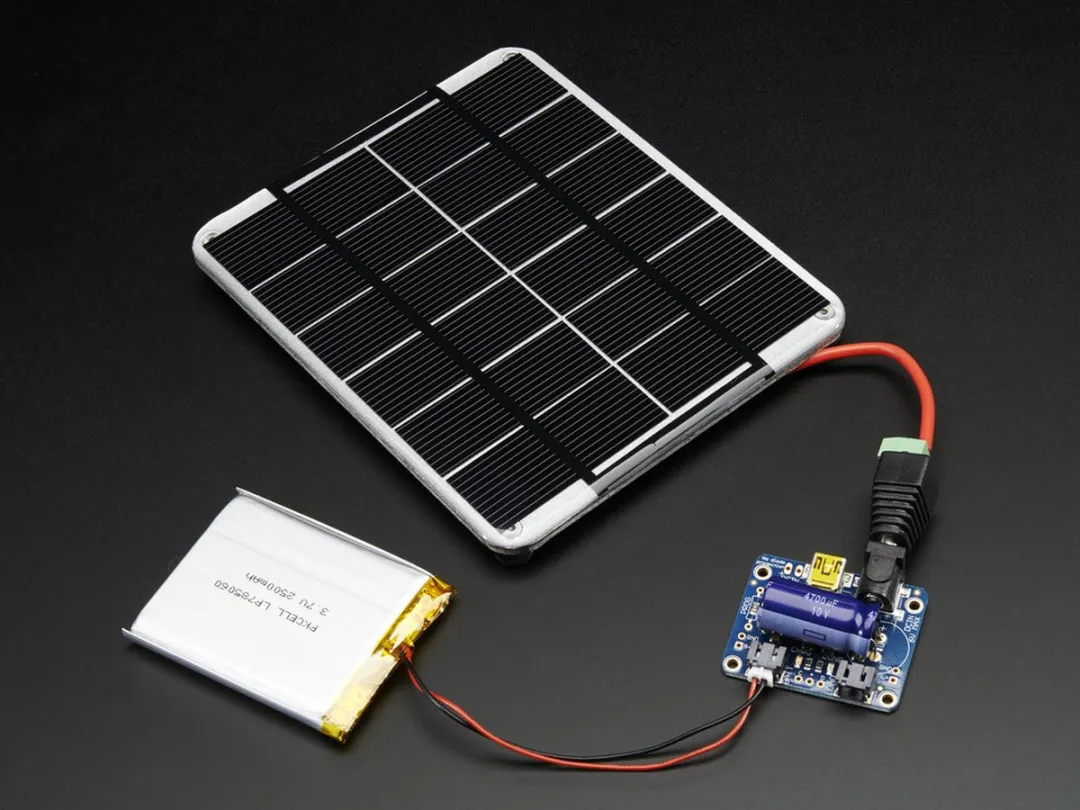

Je sluit een 3,7V/4,2V LiIon-batterij aan via een 2-pins JST-kabel op de BATT-aansluiting. Voor een zonnepaneel gebruik je een 2,1mm adapter om deze aan te sluiten op de DC-stekker. Zet het zonnepaneel buiten en houd de batterij koel om optimaal op te laden. Tegelijkertijd kun je een project voeden via de LOAD-uitgang.

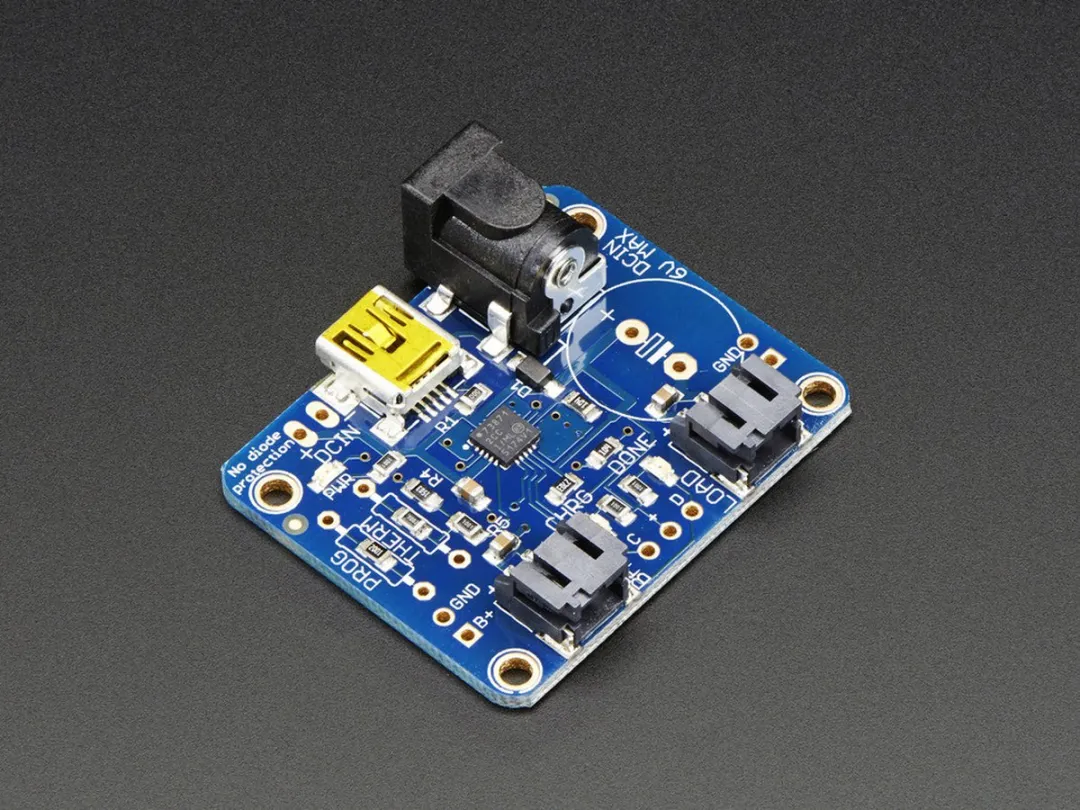

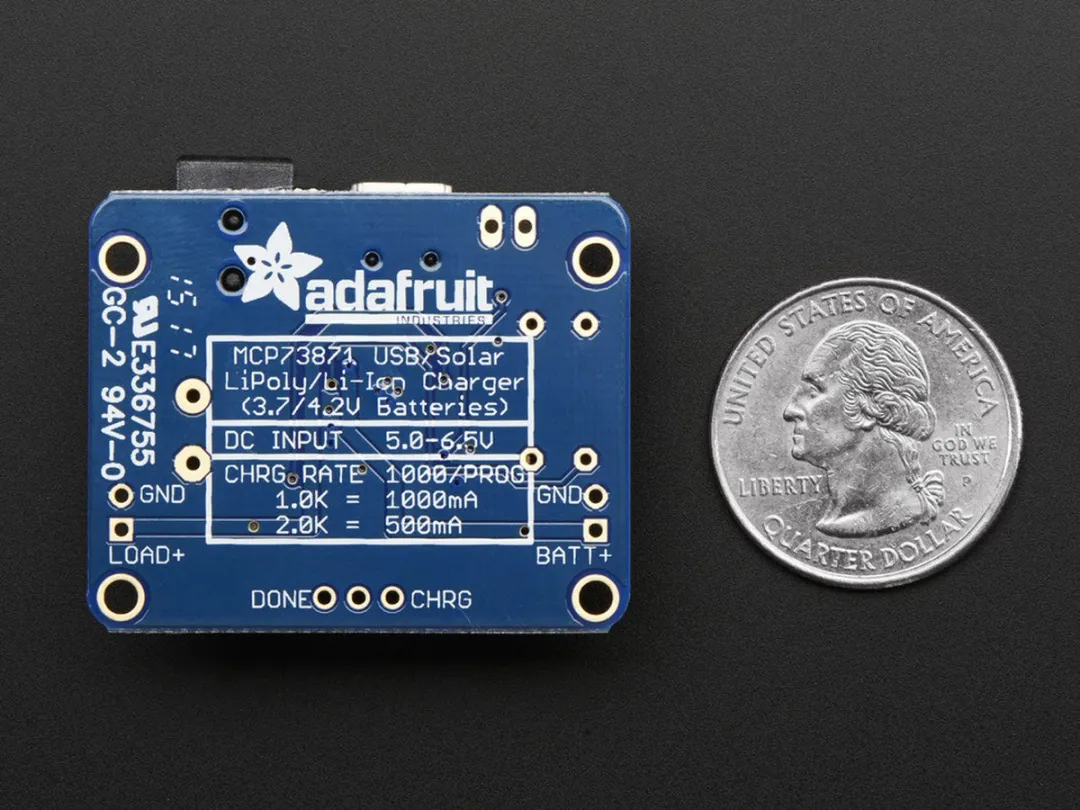

De oplader heeft drie LED-indicatoren voor stroomtoevoer, opladen en klaar. Er is ook een lage-batterijindicatie (vast op 3,1V). De maximale laadstroom is 500mA, maar deze kan aangepast worden van 50mA tot 1A door een weerstand te solderen. De oplader deelt slim de stroom in, zodat de batterij niet constant op- en ontlaadt.
Let op: dit product werkt alleen met zonnepanelen van de fabrikant. Andere zonnepanelen zijn niet gegarandeerd compatibel. Het board heeft een geïntegreerde stabilisatiekondensator die je zelf moet installeren. Optioneel kun je een 10K NTC thermistor solderen voor temperatuurmonitoring bij extreme omstandigheden.
