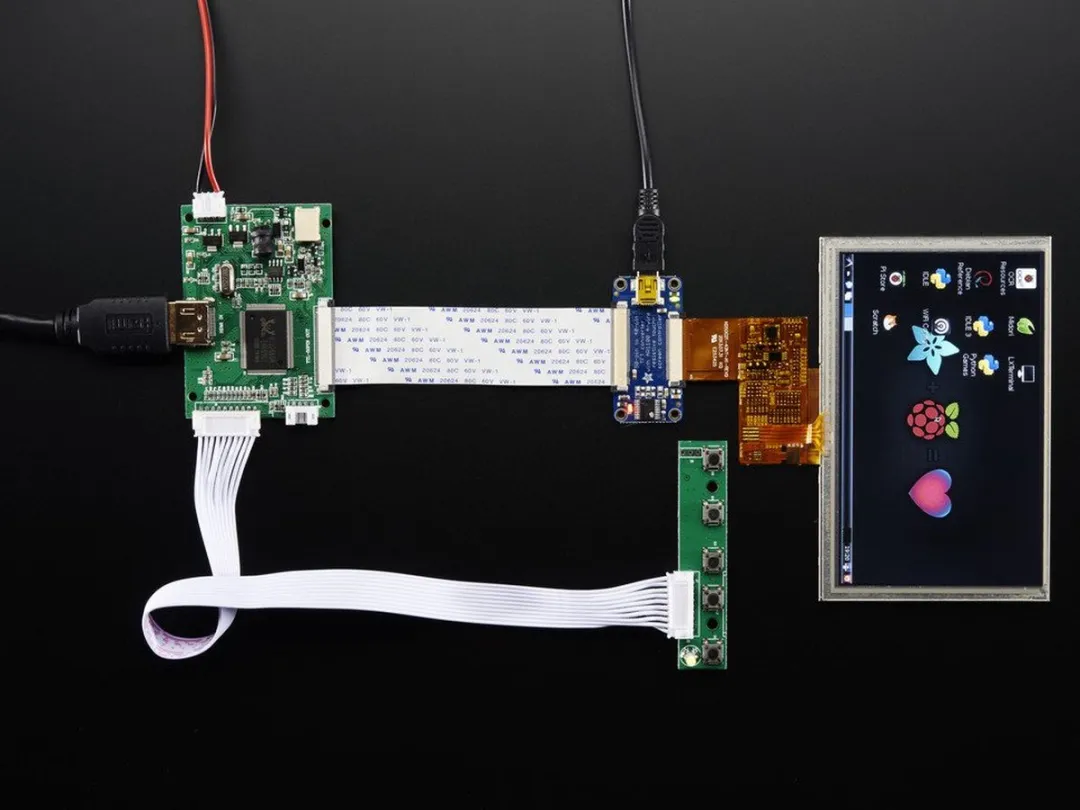

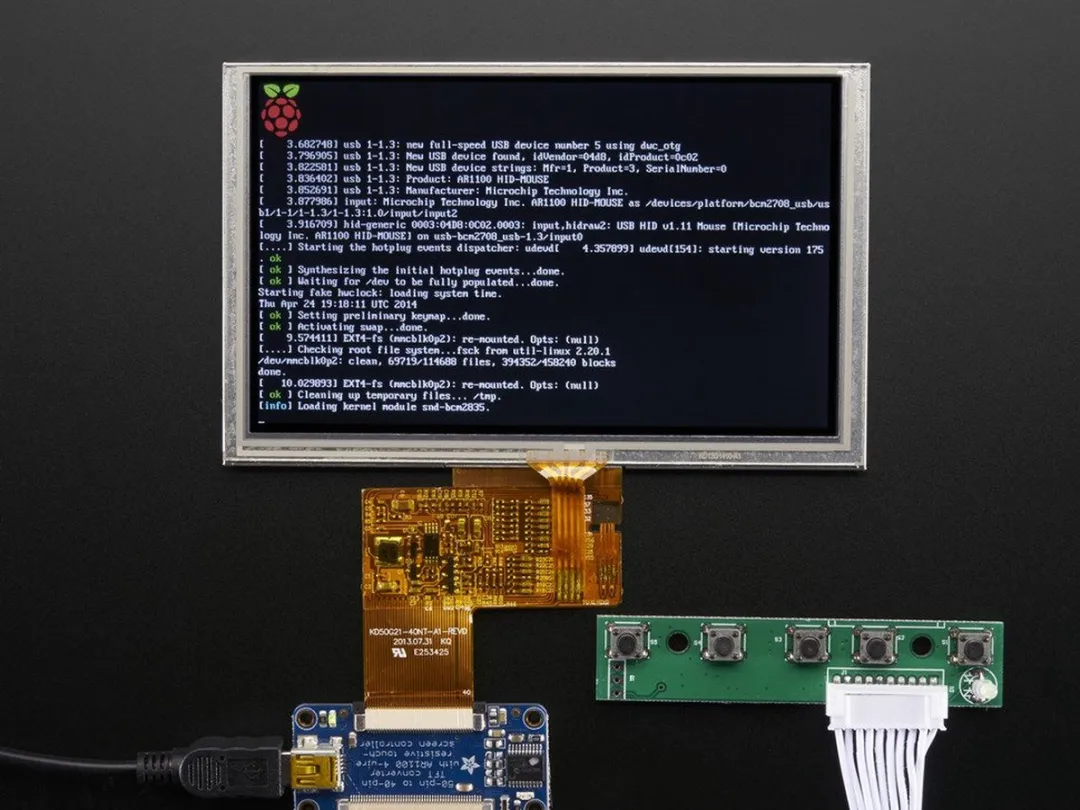

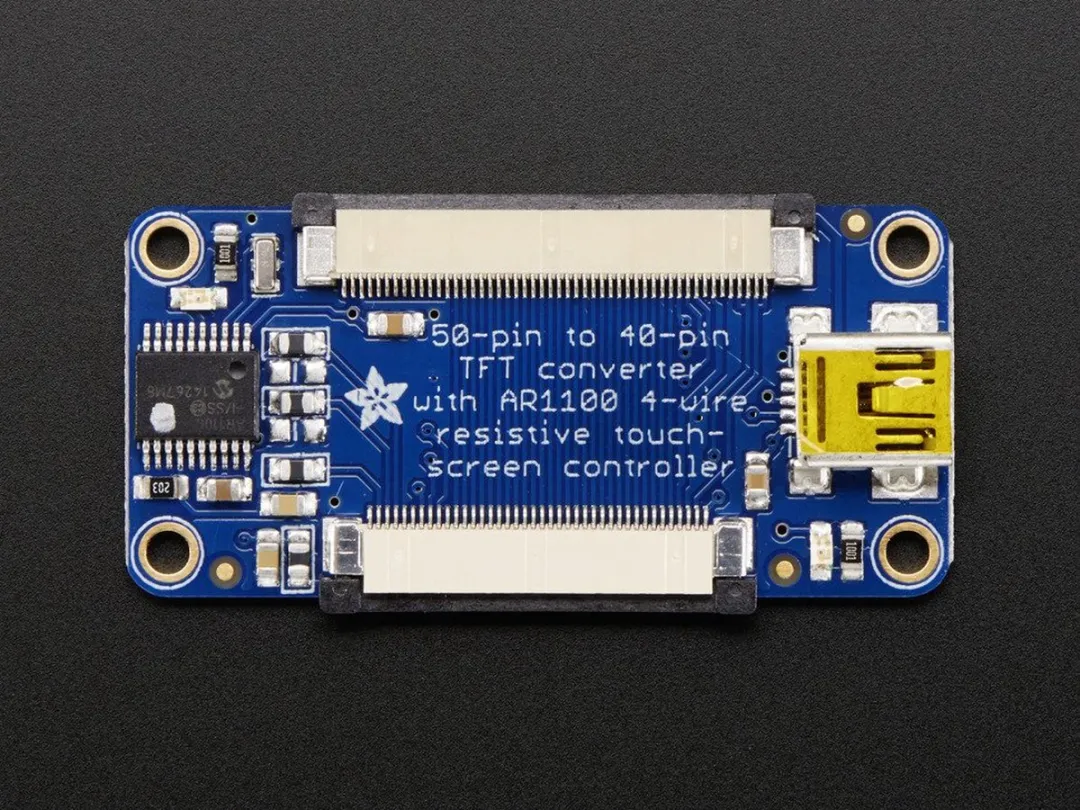

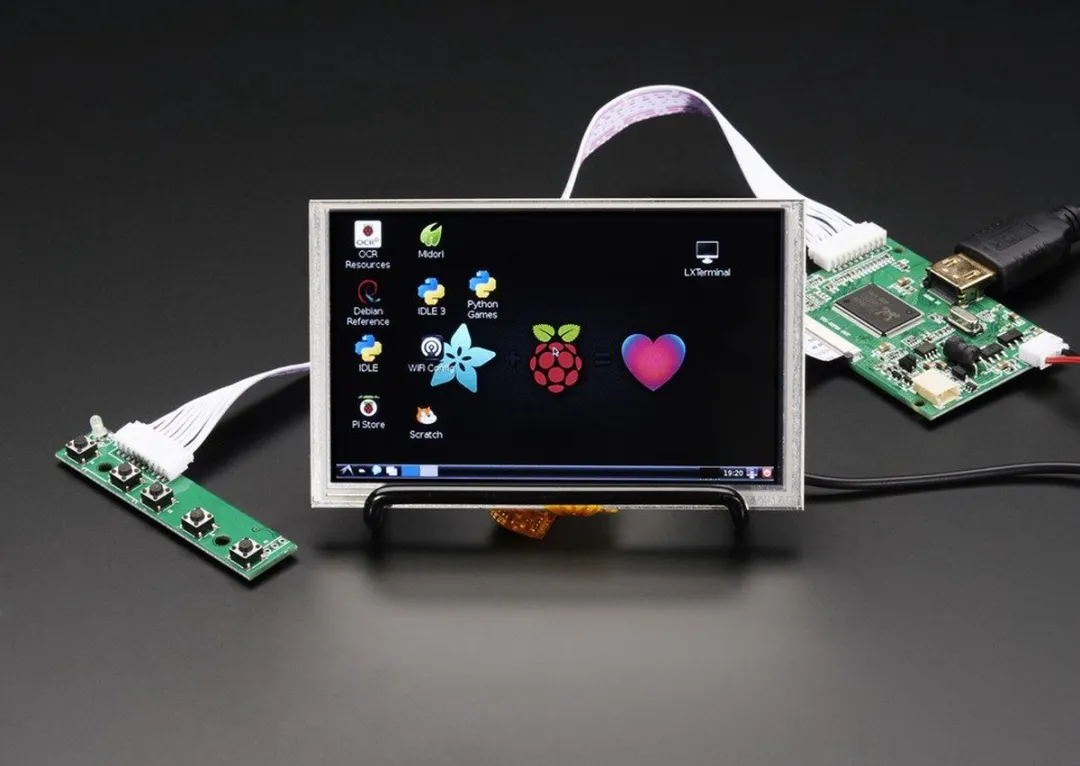

De HDMI 4 Pi: 5 inch Display w/Touch and Mini Driver – 800x480 HDMI Adafruit 2109 is een compact 5-inch TFT-scherm met een resistieve touchscreen en WVGA-resolutie (800x480 pixels). Het wordt geleverd met een kleine driverboard en een USB-gebaseerde 40-pin naar 50-pin touchscreen-adapter, speciaal ontwikkeld voor embedded toepassingen.
Het scherm heeft een 40-pin connector met parallelle pinnen voor 24-bit kleur en wordt vaak gebruikt in consumentenelektronica zoals mini-tv’s, GPS-toestellen, handheld games en autoradios. De HDMI-ingang op de driverboard zorgt voor hoge beeldkwaliteit en werkt met Raspberry Pi, BeagleBone Black en andere HDMI-uitgangsapparaten. Let op: het werkt niet met Raspberry Pi + Windows 10 IOT.
Gebruik is eenvoudig: sluit de 5V USB-voedingskabel (minimaal 500mA) aan en verbind een HDMI-bron. De touchscreencontroller gedraagt zich als een HID Mouse en wordt direct herkend. Calibreren kan via Windows-software van Microchip of met xinput_calibrator op Linux. Er is ook een menu op het scherm voor het aanpassen van helderheid, kleur en contrast via knoppen op de PCB.
Voor Raspberry Pi kun je config.txt aanpassen om de resolutie handmatig in te stellen op 800x480. Voor BeagleBone Black werkt het direct zonder configuratie. Een standaard of voedingsadapter is niet inbegrepen; gebruik een 5V USB-poort of sluit de USB-kabel direct aan op een geschikte voeding. Een Mini-B USB-kabel voor de touchscreen is wel nodig.
