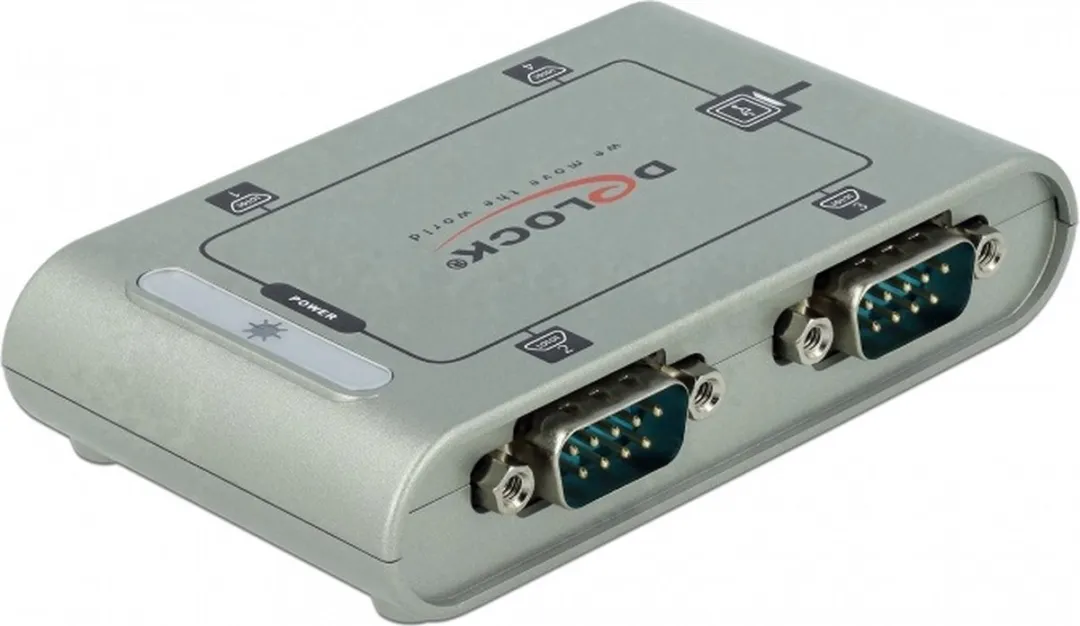

Deze adapter van Delock zet een USB-A poort om in vier 9-pins SUB-D RS-232 aansluitingen met moeren voor een stevige verbinding. Ideaal als je meerdere seriële apparaten wilt aansluiten op een computer of notebook met een USB-A ingang.
De SUB-D connectoren (ook wel D-Sub genoemd) zijn gestandaardiseerde stekkerverbindingen met een eigen nummering. Een 9-pins SUB-D aansluiting heeft minder pinnen dan een VGA-poort en wordt vaak gebruikt voor communicatie tussen computers en randapparatuur. De RS-232 standaard is oorspronkelijk ontwikkeld voor modems en terminals, maar vind je nu terug bij allerlei apparaten voor onderhoud, updates of software-installatie.

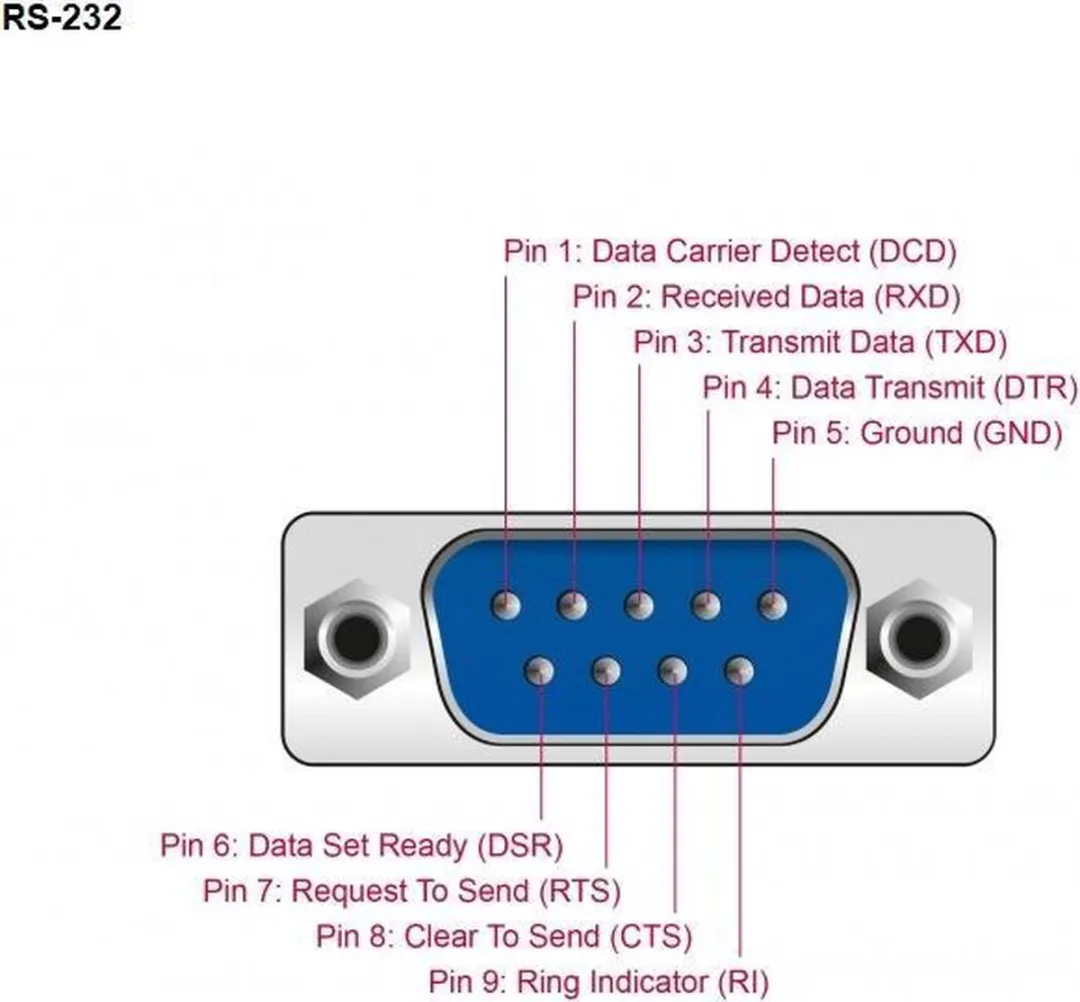

De pintoewijzing van een 9-pins RS-232 connector is als volgt:
Boven (van links naar rechts): 1 = Data Carrier Detect (DCD), 2 = Received Data (RXD), 3 = Transmit Data (TXD), 4 = Data Terminal Ready (DTR), 5 = Signal Ground (GND)
Onder (van links naar rechts): 6 = Data Set Ready (DSR), 7 = Request To Send (RTS), 8 = Clear To Send (CTS), 9 = Ring Indicator (RI).

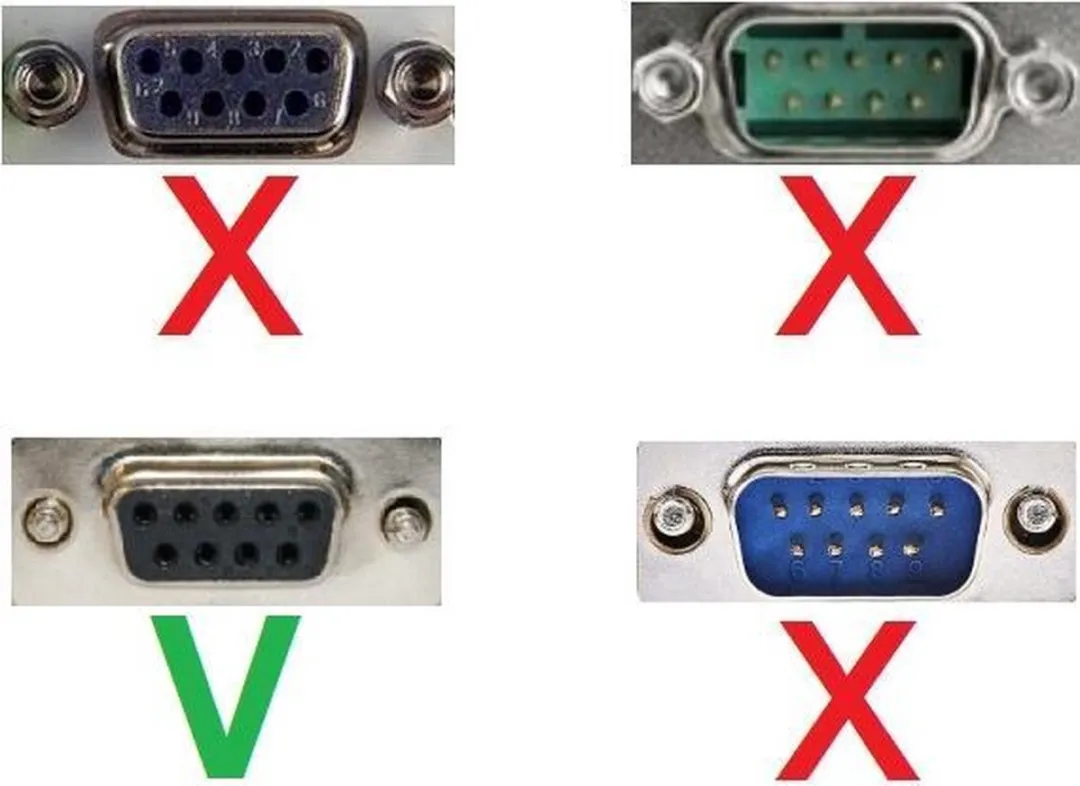

Heb je een apparaat met een mannelijke 9-pins aansluiting? Dan kun je een koppelstuk gebruiken met aan beide kanten een vrouwelijke connector om de adapter compatibel te maken.
