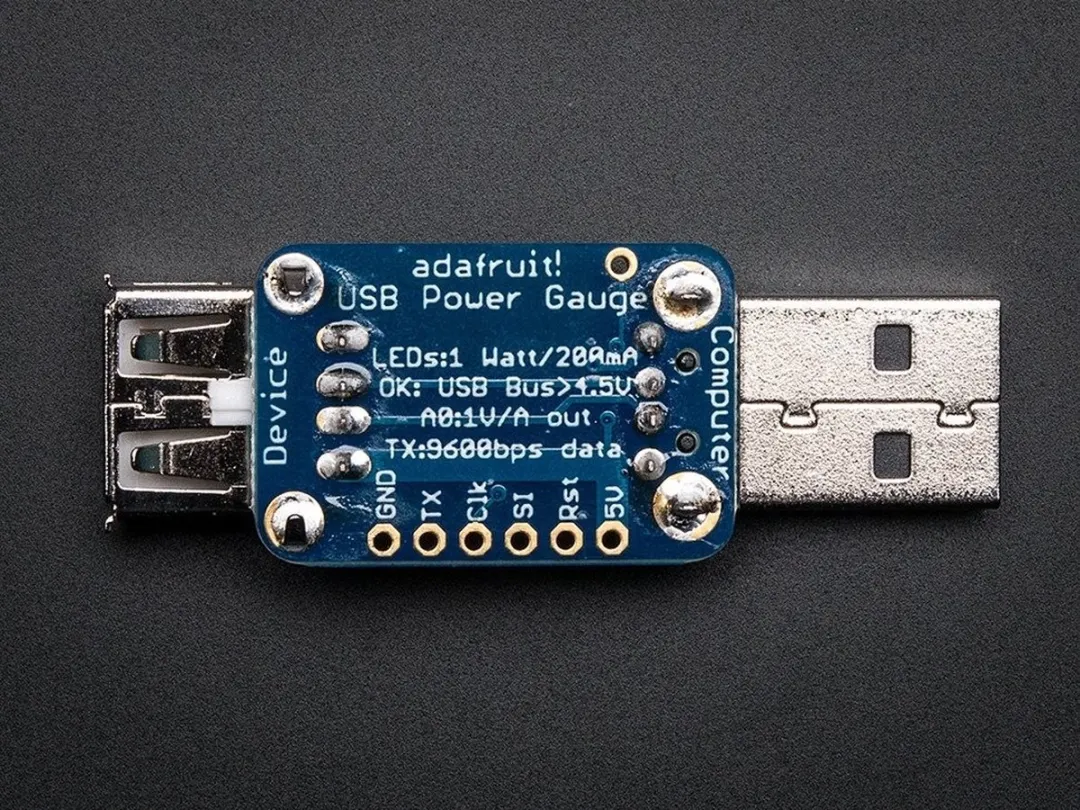

De USB Power Gauge Mini-Kit (Adafruit 1549) meet de stroomopname van USB-apparaten en toont dit direct via LED’s en seriële data. Het apparaatje werkt als tussenstuk tussen een USB-poort en je apparaat en geeft inzicht in hoeveel stroom (in watt) je telefoon, tablet of ander USB-apparaat verbruikt of laadt.

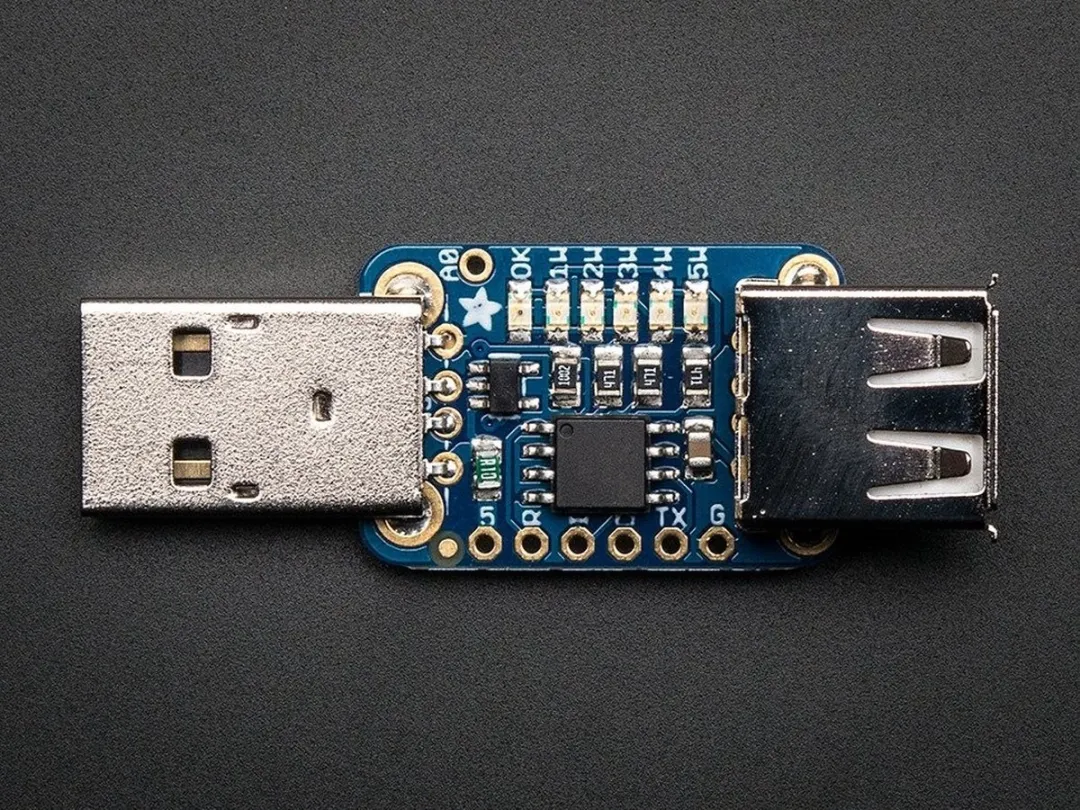

De kit bevat een voorgeassembleerde printplaat met een ATtiny85-microcontroller, een INA169-stroomsensor en een 0.1 ohm-weerstand. De rode LED’s op de zijkant branden per watt verbruik (1 LED ≈ 1 watt bij 5V) en dimmen geleidelijk bij hogere stroom. Een groene LED geeft aan of de spanning boven de 4.5V blijft – essentieel voor betrouwbaar opladen. Via de TX-pin (9600 baud TTL) wordt de spanning, stroom en wattage uitgelezen, ideaal voor datalogging.

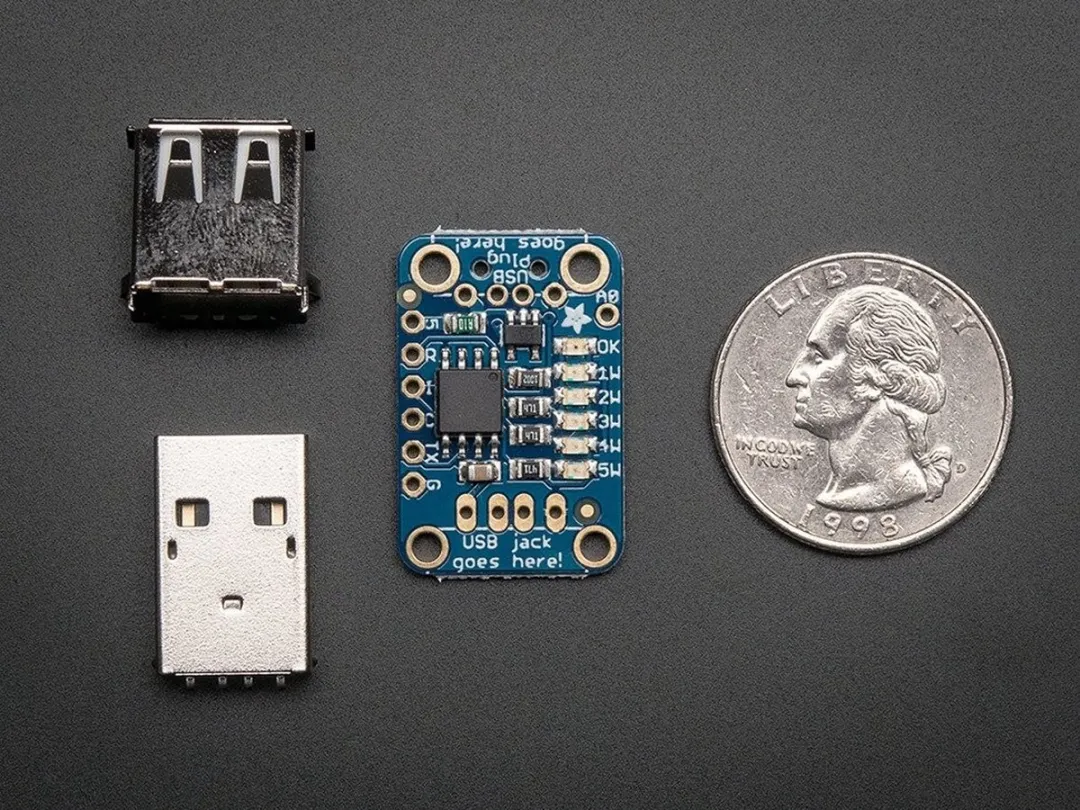

Het maximum meetbereik is 1A, maar tot 2A wordt veilig doorgegeven (LED’s maxen dan uit). De kit wordt geleverd als mini-kit: je monteert zelf de USB-stekker en -pootje door te solderen. Geschikt voor makers die stroomverbruik willen monitoren of debuggen.
