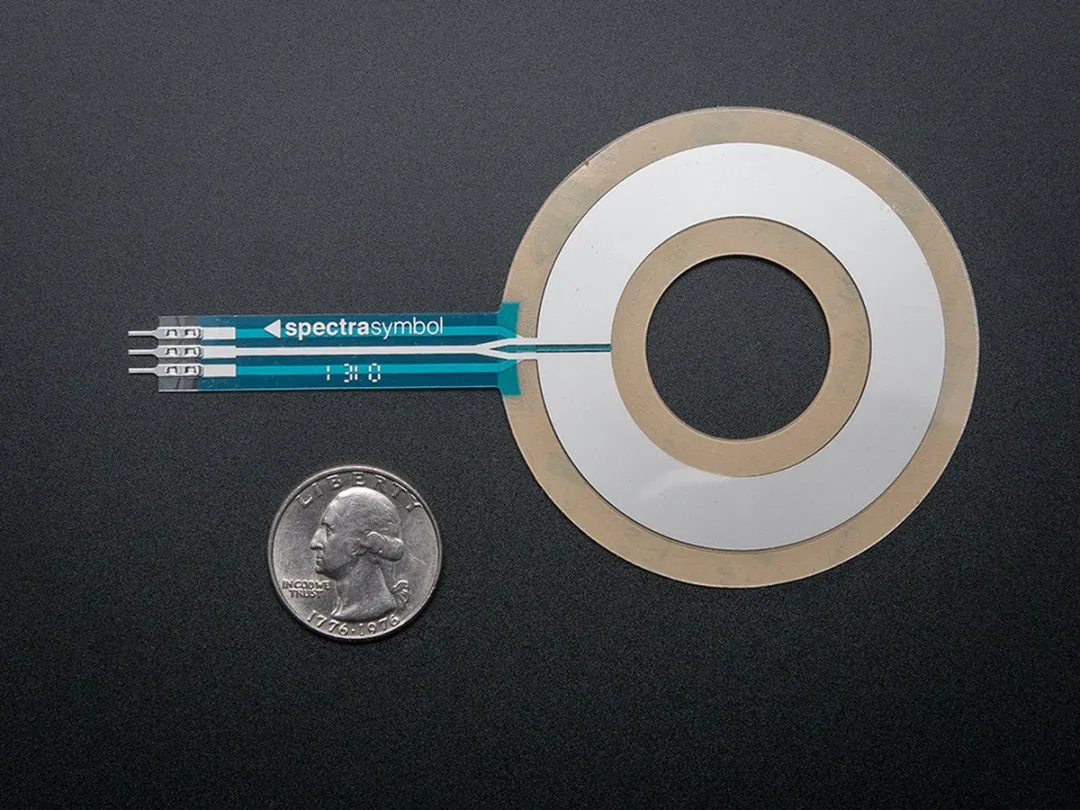

Deze Circular Soft Potentiometer van Adafruit (Spectra Symbol) is een flexibele, ringvormige sensor met een gevoelig oppervlak voor druk. De afmetingen zijn ongeveer 56 mm buitenomtrek en 36 mm binnenomtrek, met een nominale weerstand van 10 KΩ tussen de twee buitenste aansluitingen.
De middelste aansluiting verandert van weerstand afhankelijk van waar je op de sensor drukt. Bij geen druk is deze aansluiting 'zwevend', dus gebruik een zwakke pull-up weerstand (bijv. 100 KΩ) om betrouwbare metingen te krijgen. Sluit de buitenste aansluitingen aan via 10 KΩ weerstanden naar respectievelijk ground en Vcc (3V of 5V). Meet vervolgens de analoge spanning op de middelste aansluiting, die varieert tussen 1/3 en 2/3 van Vcc.
Belangrijk: Sluit nooit direct aan op ground en Vcc zonder weerstand.
