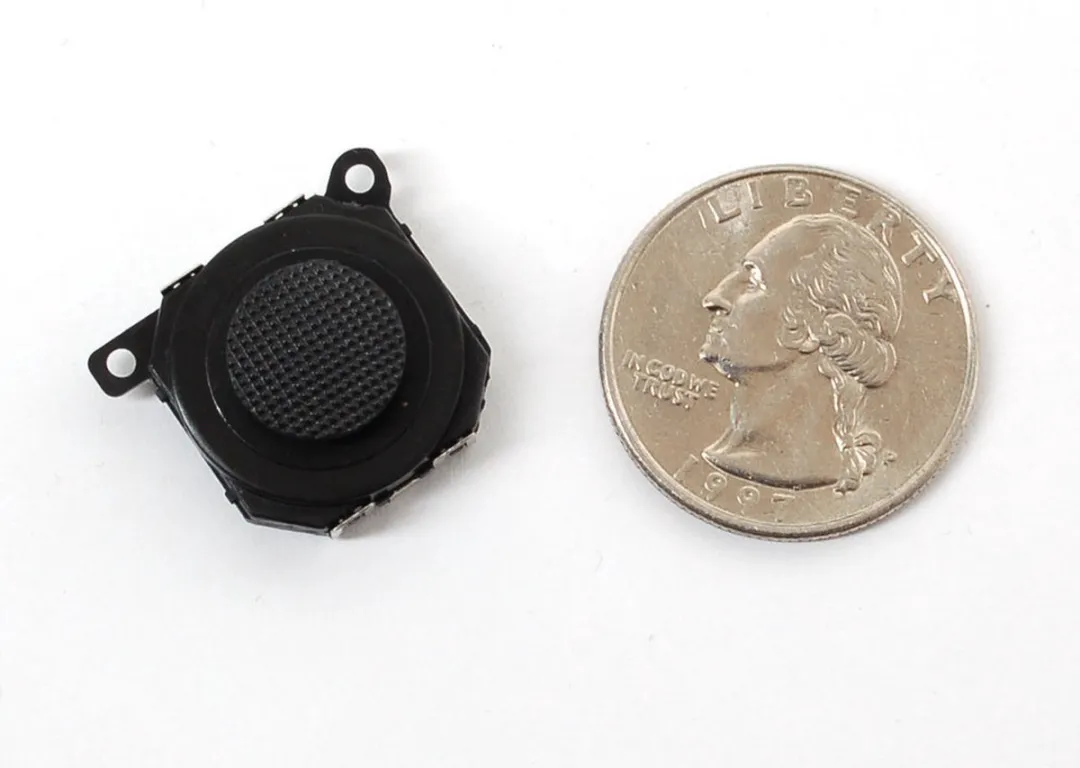

Deze PSP 2-Axis Analog Thumb Joystick is een vervangende joystick voor PSP1000-modellen, maar werkt ook goed als compacte analoge joystick voor draagbare of wearables-projecten. Hij heeft een zelfcentrerende werking: bij loslaten springt de stick terug naar het midden.
De joystick werkt als twee 10K-potentiometers: één voor horizontale beweging (links/rechts) en één voor verticale beweging (omhoog/omlaag). Sluit de VCC-pin aan op 3V of 5V en de GND-pin op aarde. Lees de spanning uit op twee analoge pinnen van je microcontroller. De spanning varieert naarmate je de joystick beweegt.

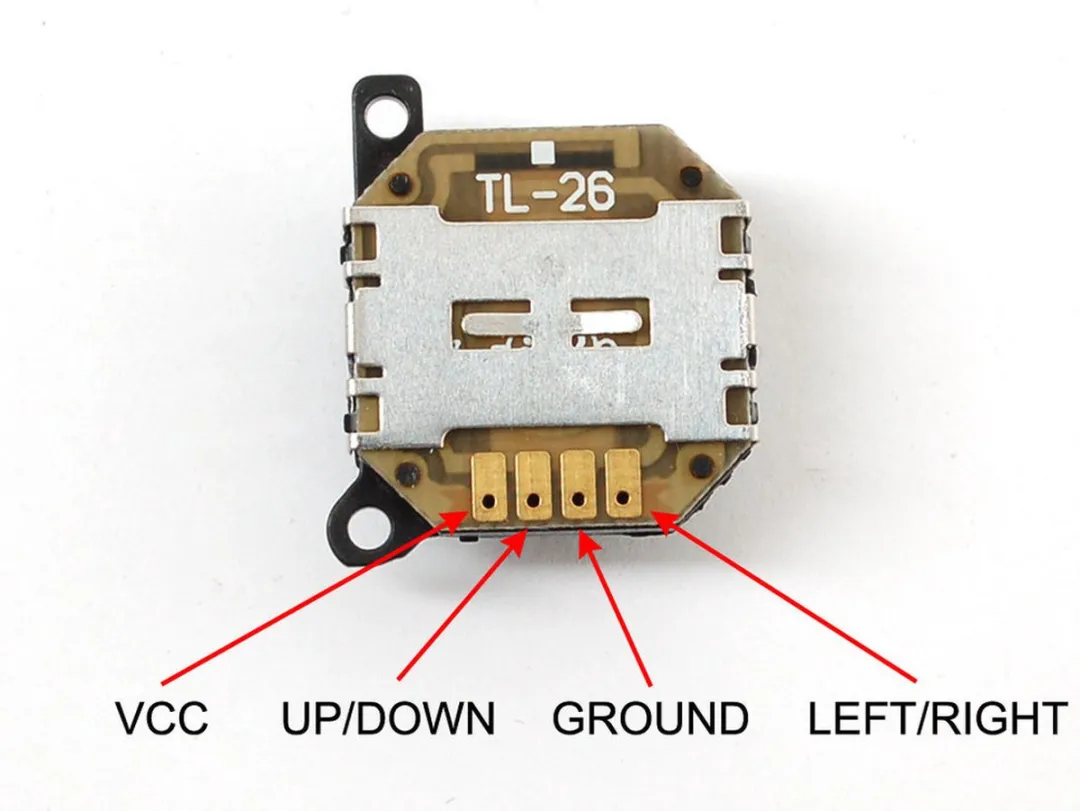

De onderkant heeft vier soldeerpunten. Het wordt aangeraden om vier draden te solderen en de joystick vast te lijmen in je project voor stabiliteit.
