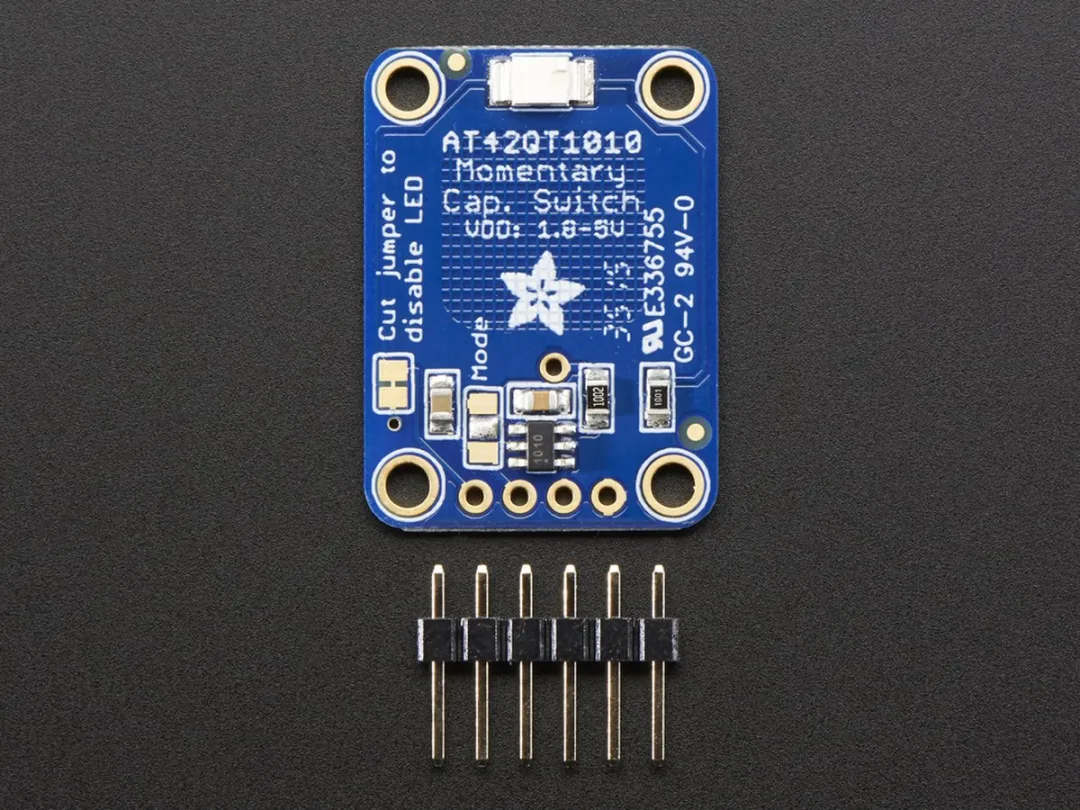

Dit breakout-board is de eenvoudigste manier om een project met één momentary capacitieve touchsensor te maken. Je hebt geen microcontroller nodig – sluit gewoon 1,8 tot 5,5V DC aan en raak het sensorpad aan om het signaal te activeren.

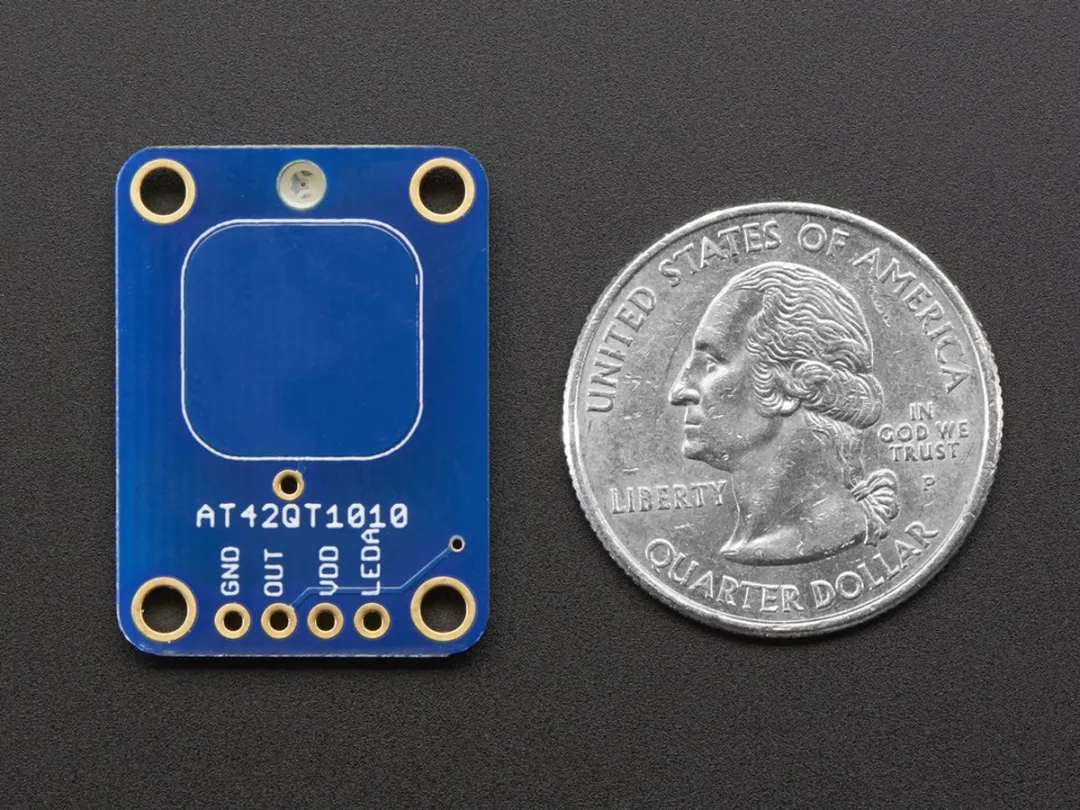

Als er een capacitieve lading wordt gedetecteerd (bijvoorbeeld door je vinger), gaat de rode LED branden en wordt de uitgangspin hoog. Je kunt ook een draad solderen naar het middenpad voor een zelfgemaakt sensorpad. Voor ultra-low power (~50µA) kun je de modus aanpassen door een jumper te verplaatsen. De fast mode verbruikt ongeveer 0,5mA.

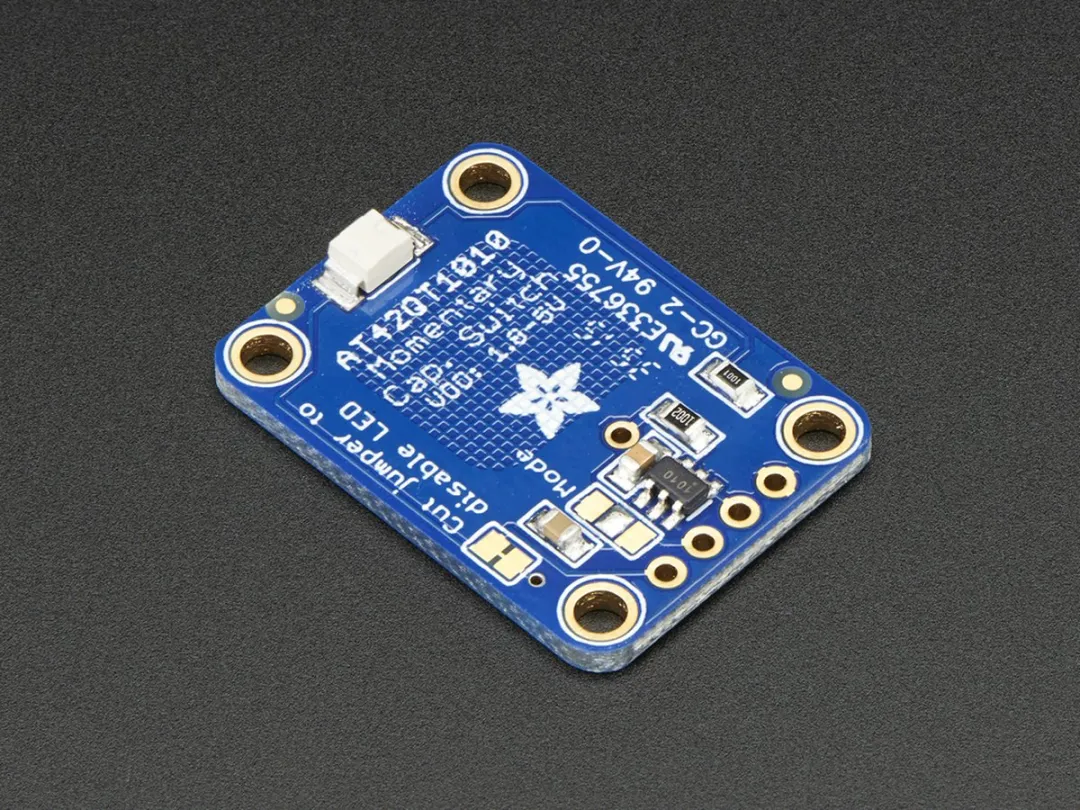

Het bordje is compleet geassembleerd en wordt geleverd met een stripje 0,1”-header voor gebruik op een breadboard. Voor extra contactoppervlak kun je koperfolie gebruiken en deze verbinden met het breakout-board.
