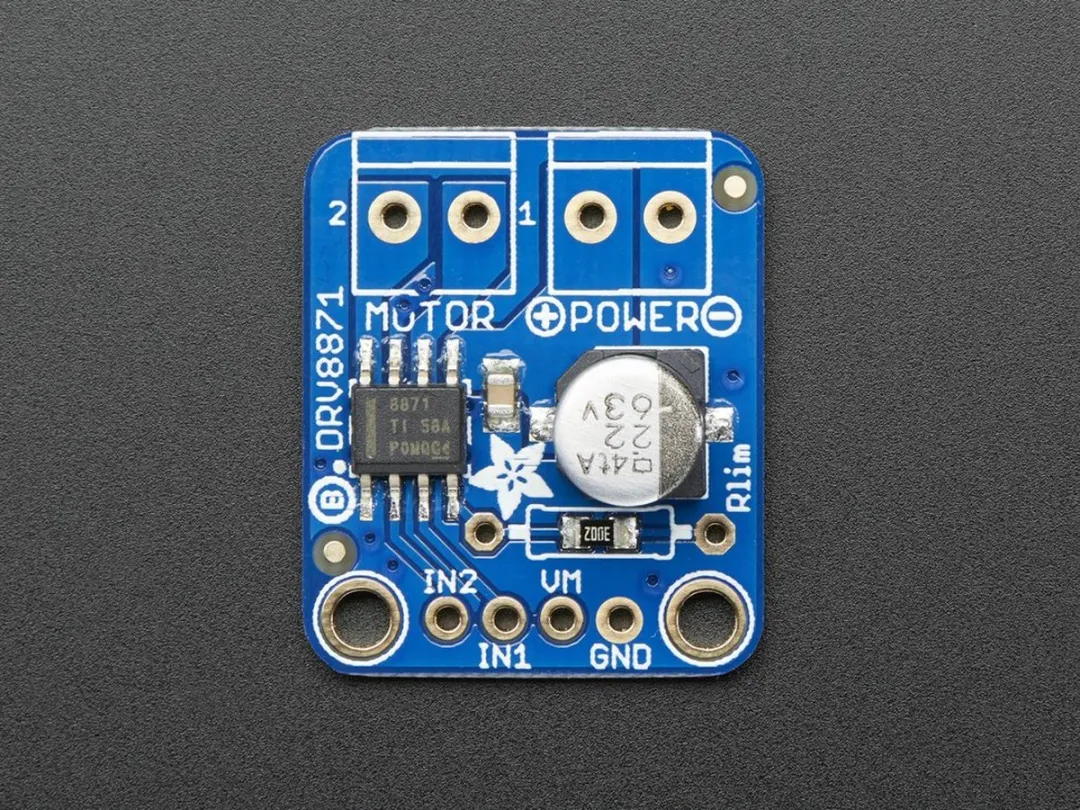

De DRV8871 DC Motor Driver Breakout Board is een krachtige motorstuurprint die geschikt is voor robotica en mechatronische projecten. Met een maximaal stroomvermogen van 3,6A en een motorvoedingsbereik van 6,5V tot 45V, kan deze driver bijna elke borstel-DC-motor aansturen. De 565mΩ typische RDS(on) zorgt voor efficiënt energiegebruik, terwijl PWM-besturing en automatische stroomlimitering het gebruik vereenvoudigen.

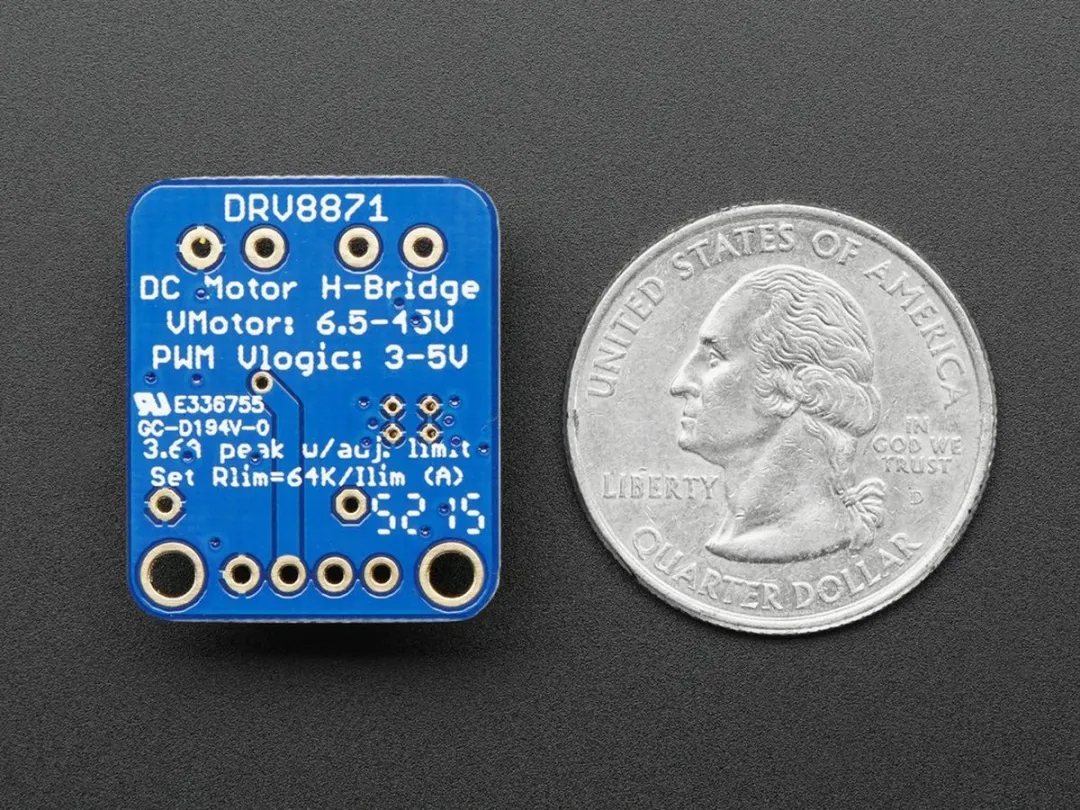

Je kunt de stroomlimiet instellen met een externe weerstand (Rlim). Standaard is er een 30KΩ-weerstand voor een limiet van circa 2A, maar je kunt deze aanpassen voor andere limieten. De print beschikt over onder-spanningsbeveiliging, overstroombeveiliging en thermische uitschakeling voor veiligheid.

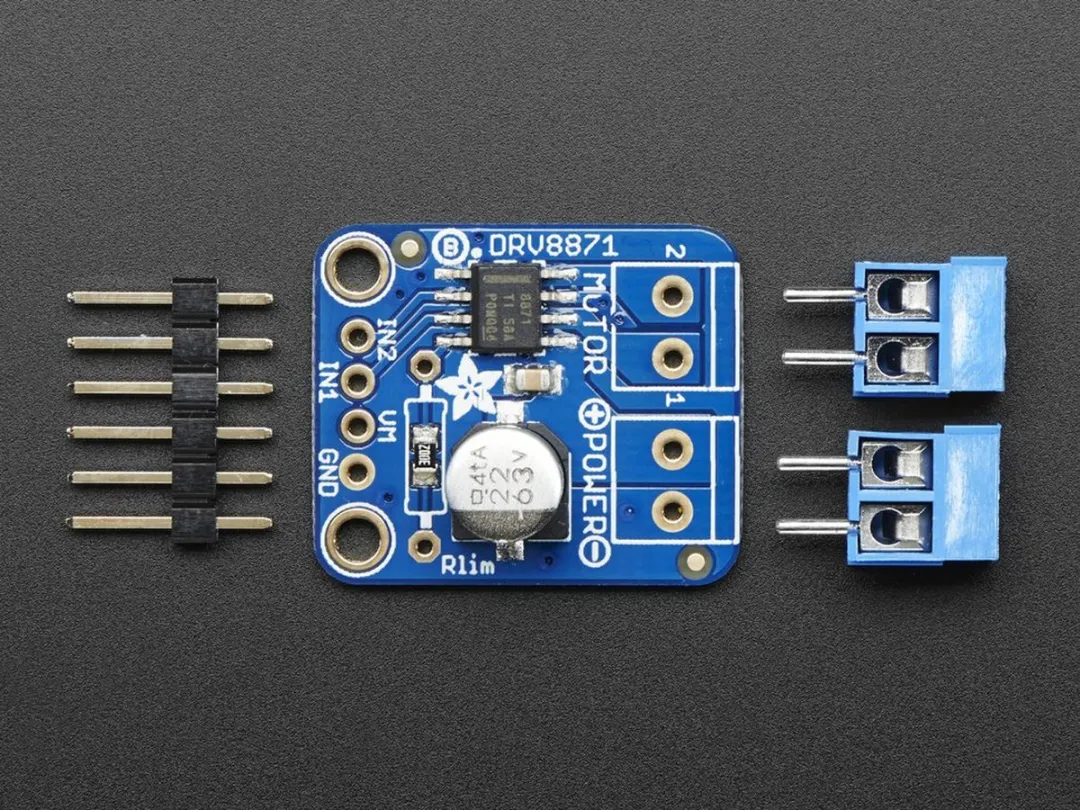

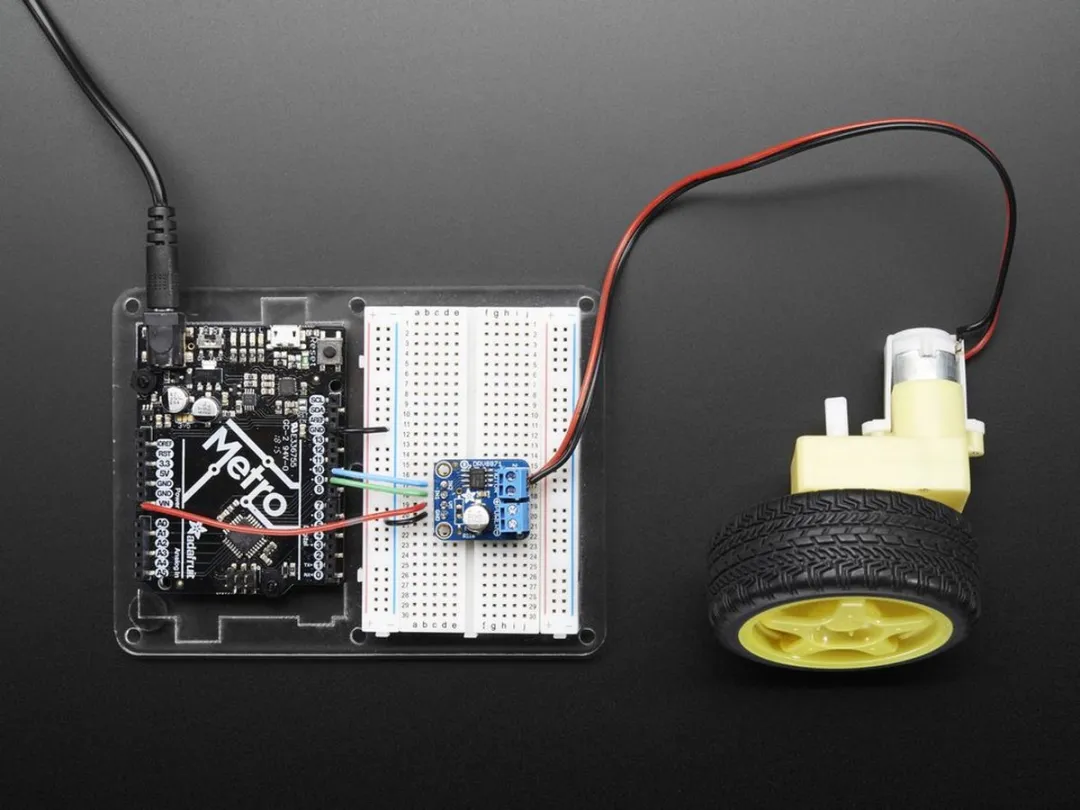

De aansluiting is eenvoudig: sluit de motor aan op de OUT-klemmenblok, voed de print met 6,5-45VDC via VMotor en stuur de H-brug aan met IN1 en IN2. De kit bevat één geassembleerde en geteste print, twee 2-pins klemmenblokken en een strip headers. Licht solderen is nodig om de headers en klemmenblokken te monteren.
