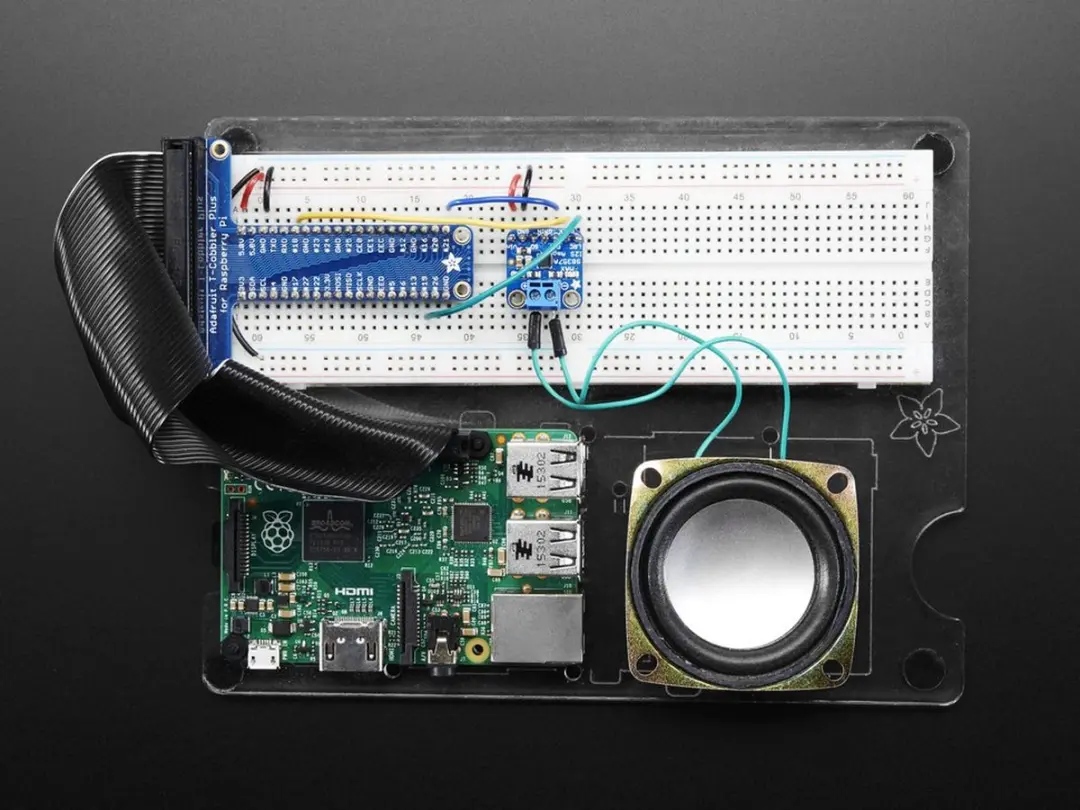

Deze I2S-Class D-versterker-breakout (MAX98357A) is een compacte oplossing voor het versterken van digitaal I2S-audio-signaal naar een luidspreker. Het combineert een DAC en versterker in één board, ideaal voor projecten met beperkte ruimte of voor gebruik met microcontrollers zoals de Raspberry Pi of Arduino Zero.
Het board zet I2S-digitaal audiosignaal om in analoog en versterkt dit direct naar een 4Ω- of 8Ω-luidspreker. Bij 5V voeding levert het tot 3,2W bij 4Ω (10% THD) of 1,8W bij 8Ω (10% THD). De versterker werkt efficiënt dankzij de Class D-architectuur en heeft een ingebouwd thermisch en overstroombeveiligingssysteem. De voedingsspanning ligt tussen 2,7V en 5,5V, wat geschikt maakt voor zowel batterij- als netvoeding.

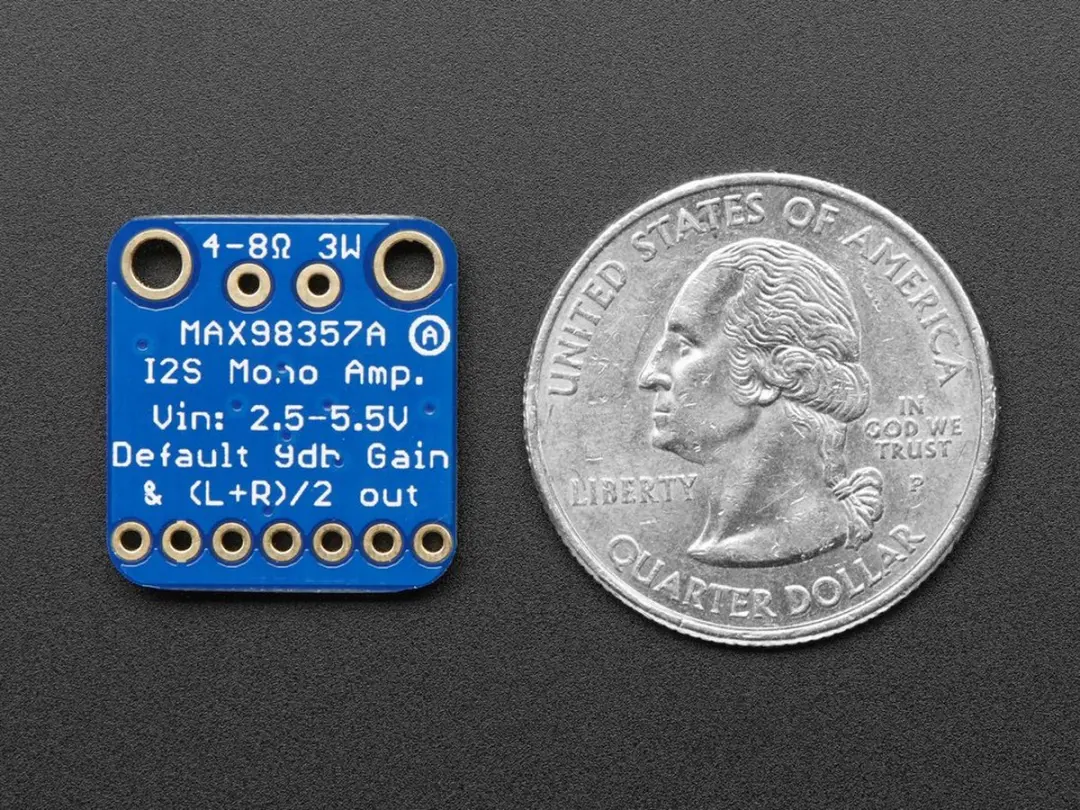

De ingang aanvaardt zowel 3,3V als 5V logica, en de uitgang is 'Bridge Tied' – dit betekent dat de luidspreker direct op de uitgangen wordt aangesloten zonder aarding. De versterker ondersteunt I2S-samplefrequenties van 8kHz tot 96kHz en heeft vijf instelbare versterkingsniveaus via de Gain-pin: 3dB, 6dB, 9dB (standaard), 12dB of 15dB. Daarnaast is er een ShutDown/Mode-pin voor het beheren van de uitgangsmodus of uitschakelen van de versterker.

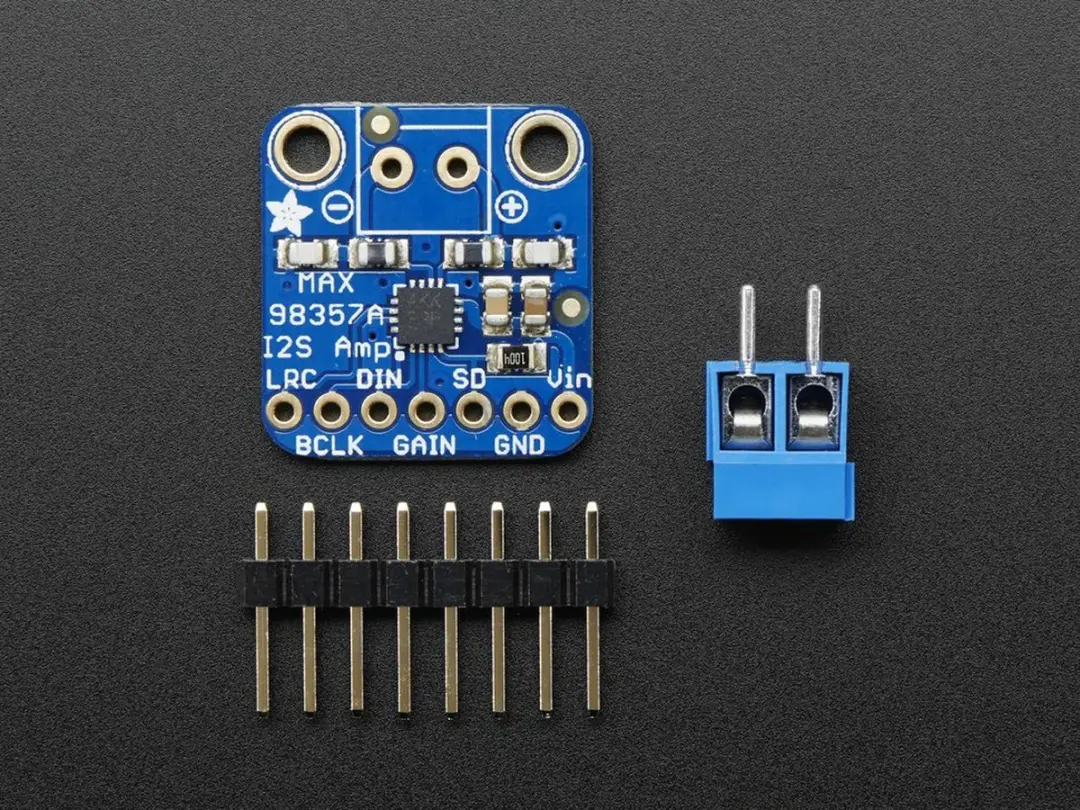

Dit board wordt geleverd als een geassembleerde en geteste breakout, inclusief optionele headerpinnen en een 3,5mm-klemblok voor luidsprekerverbinding. Enkele soldeerwerkzaamheden zijn nodig voor de montage van de headers en het klemblok. Voor bedradingsschema’s, voorbeelden en verdere uitleg is een tutorial beschikbaar.
