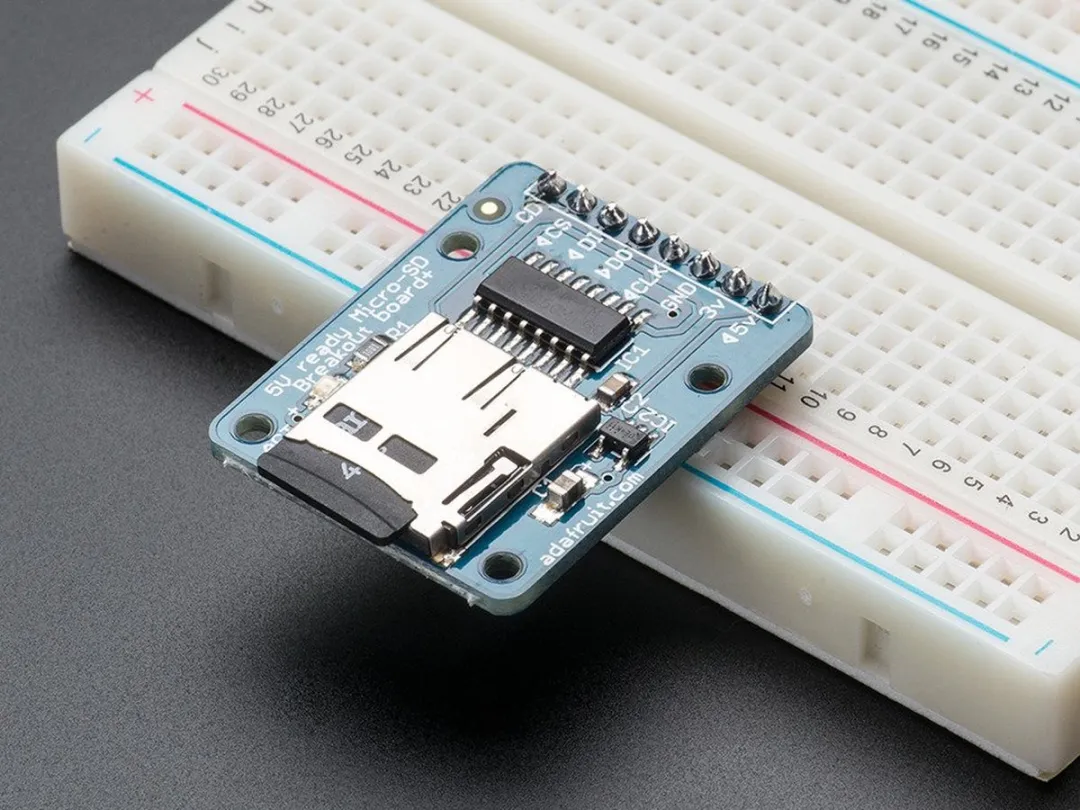

Deze microSD-kaart breakout board van Adafruit is geen standaard printplaat. Hij is speciaal ontworpen om gemakkelijk te gebruiken te zijn, ook met hoge stroomvraag. Een ingebouwde 5V naar 3V spanningsregelaar levert tot 150 mA aan vermogen, ideaal voor veeleisende microSD-kaarten.
De breakout ondersteunt zowel 3V- als 5V-systemen dankzij een echte level-shifter in plaats van weerstanden – dat zorgt voor betrouwbaardere werking en snellere lees- en schrijfsnelheden. Je sluit hem aan op slechts 3 of 4 digitale pinnen en hebt direct toegang tot 2 GB of meer opslagruimte.

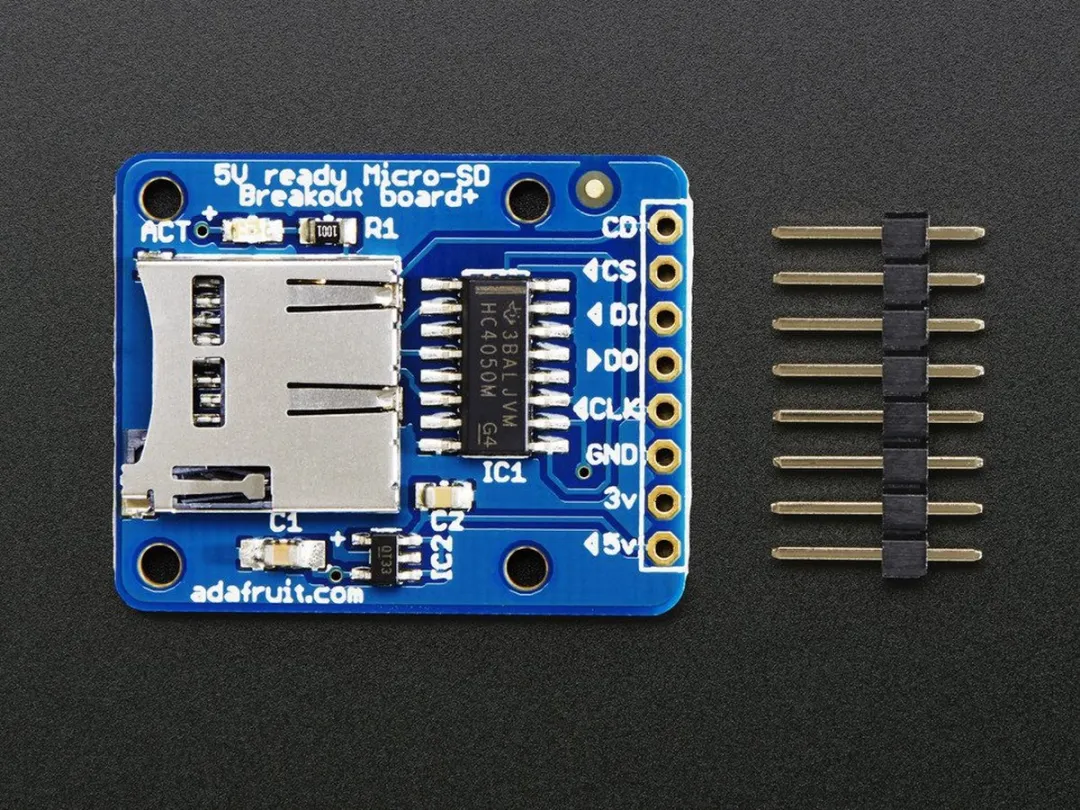

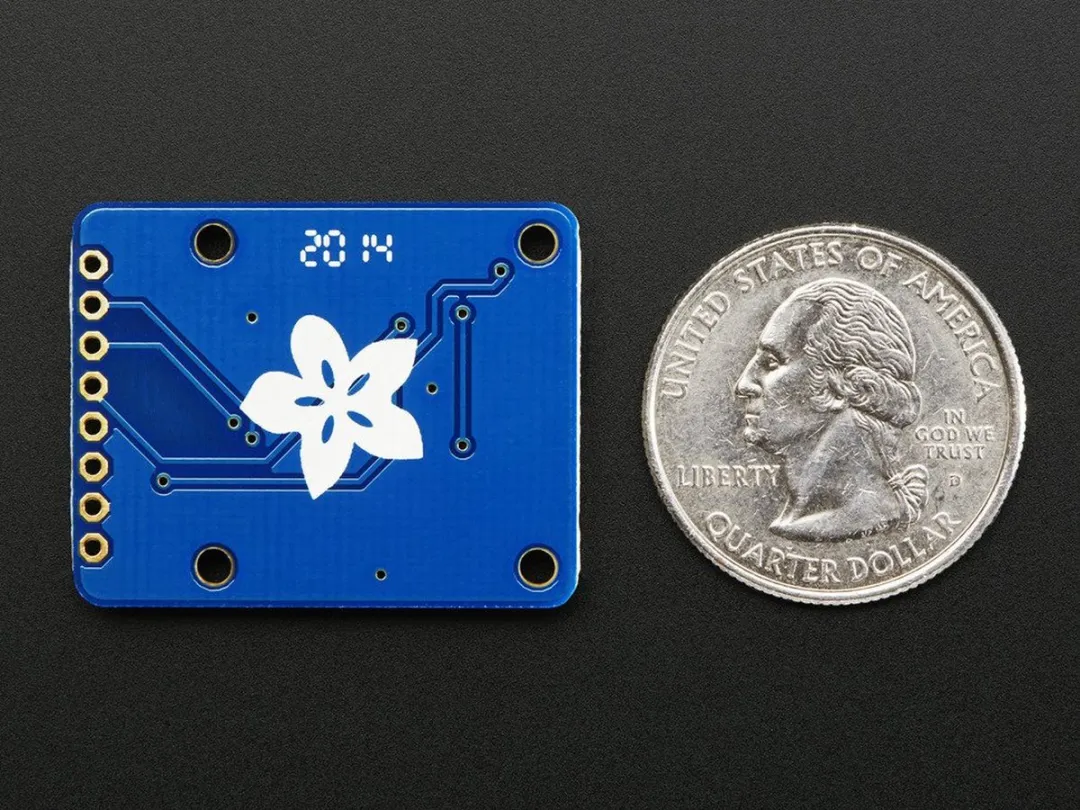

Een activity-LED geeft aan wanneer de kaart wordt gebruikt. Vier montagelochten (#2) zorgen voor stevige bevestiging. De push-push socket maakt het eenvoudig om de kaart in te brengen en te verwijderen. De board wordt geleverd met een losse header, zodat je hem direct op een breadboard kunt solderen of met draad verbinden.
Getest en in elkaar gezet in de Adafruit-fabriek. Werkt goed met Arduino, inclusief voorbeeldcode en bedradingsschema’s. Sluit GND aan op aarde, 5V op 5V, CLK op pin 13, DO op pin 12, DI op pin 11 en CS op pin 10. Gebruik de SD-bibliotheek in de Arduino IDE voor ondersteuning van FAT- en FAT32-formaat.
