TIMI-130 Sparkfun LCD-19255
TIMI-130, de grotere broer van de originele TIMI-96 (ook bekend als TIMI), is een unieke breadboard-compatibele display-ontwikkelingsmodule, gericht op het versnellen en opnieuw uitvinden van de manier waarop elektronisch testen, ontwikkelen en projecten worden uitgevoerd, in stand-alone, host-interface, pc-tethered of educatieve instellingen.

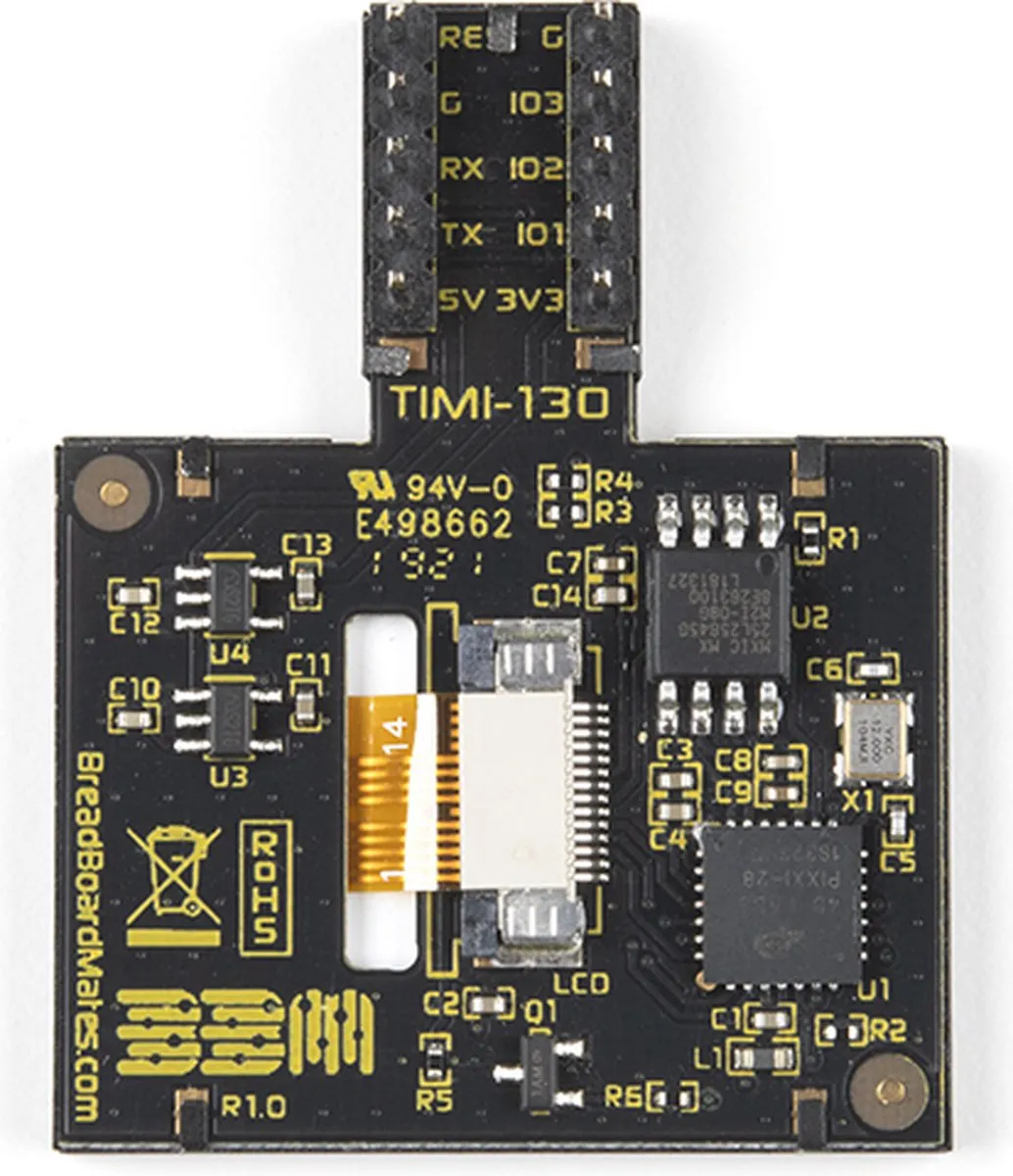

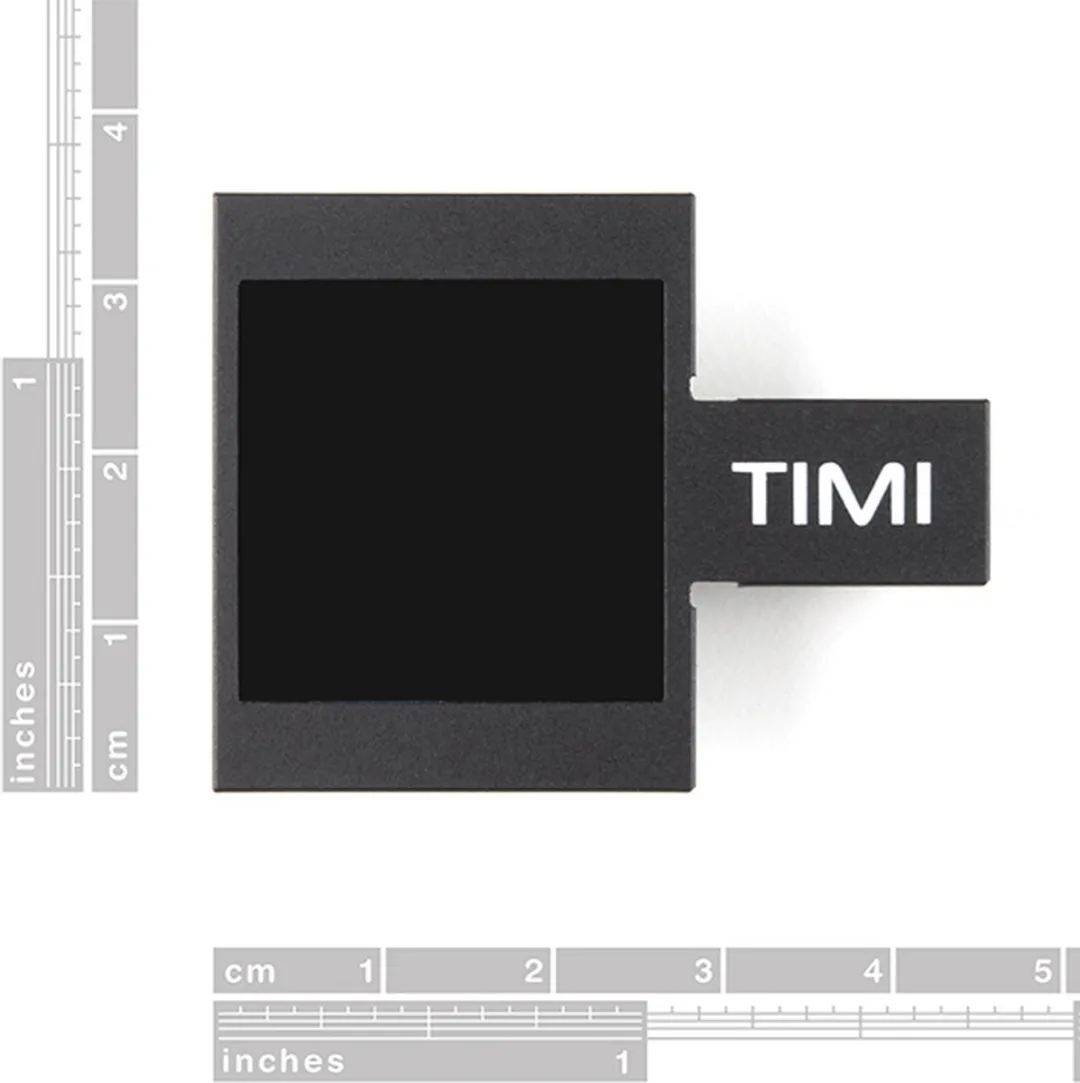

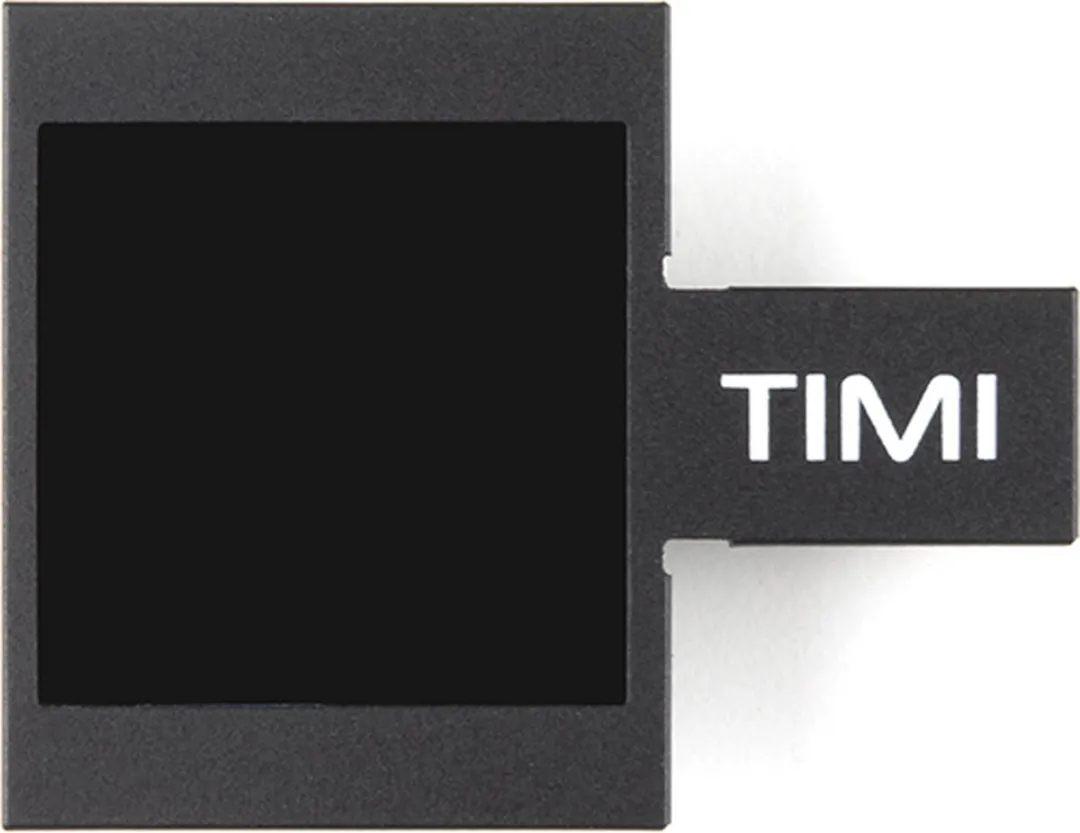

Verpakt in een slank metalen frame, kan TIMI vanuit elke hoek worden bekeken. Met een volledig RBG (65K levendige kleuren) IPS-scherm met een resolutie van 240×240. TIMI-130 is een 1,3-inch TFT IPS LCD-displaymodule die rechtstreeks wordt aangestuurd door een PIXXI-28 grafische processor van 4D Labs. Het beschikt over een unieke MatesBus-interface, die eenvoudig te gebruiken is in zowel breadboard-toepassingen als op adapters of rechtstreeks in ontwikkelde producten.
De hoofdinterface van TIMI is een asynchrone seriële UART van 3,3 V en beschikt over drie GPIO's die kunnen worden gebruikt als digitale of analoge ingangen, digitale uitgangen, controller I2C-communicatie of PWM-audio-uitgang. Deze interfaces bewapenen TIMI met middelen om ofwel een stand-alone controller, een door een host aangestuurd randapparaat of een tethered testinstrument te zijn, terwijl ze in staat zijn om zelf externe apparaten aan te sluiten en van stroom te voorzien.
TIMI-130 maakt gebruik van de BreadBoard Mates MatesBus, een unieke interface-pinout die is ontworpen om eenvoudig en gebruiksvriendelijk te zijn.
De MatesBus bestaat uit twee rijen van vijf pinnen, 0,1 "(2,54 mm) pitch, 0,3" (7,62 mm) uit elkaar geplaatst, ideaal voor directe aansluiting op een breadboard of compatibele adapter of ontwikkelbord.
Terwijl de TIMI-130 in elk van zijn vier posities kan worden georiënteerd, Portret, Landschap, Portret omgekeerd en Landschap omgekeerd, vormt zijn natuurlijke positie een omgekeerde 'T'-vorm en is ontworpen om te communiceren met de onderkant van een breadboard, zittend het dichtst bij de gebruiker, waarbij het bovenste deel van het breadboard vrij blijft voor componenten en bedrading.
TIMI-130 is gemaakt als een flexibel ontwerphulpmiddel, voornamelijk om componentuitlezingen en meters te simuleren, die anders omslachtig of veeleisend zouden zijn voor hardwarebronnen voor breadboard of elektronische ontwikkeling. Het simuleren van componentuitlezingen maakt versnelde ontwikkeling mogelijk en behoudt de vaak beperkte GPIO-hardware die bij veel ontwikkelingen hoort.
TIMI-130 is ontworpen voor ingenieurs, hobbyisten en studenten, van beginners tot gevorderden, ontworpen om breadboarding of projectontwikkeling gemakkelijker te maken.

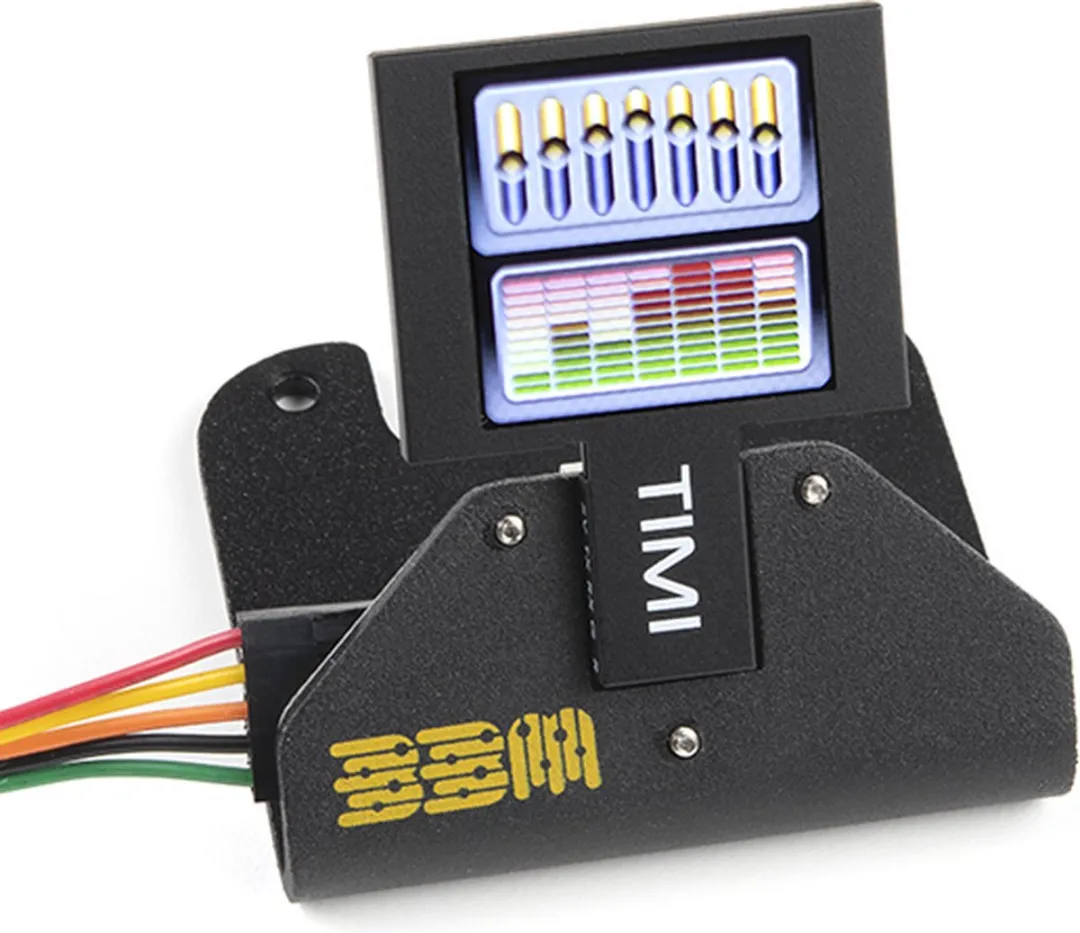

OPMERKING: Mates-standaard op de afbeelding is niet inbegrepen en wordt alleen gebruikt voor demonstratiedoeleinden, wordt apart verkocht.
