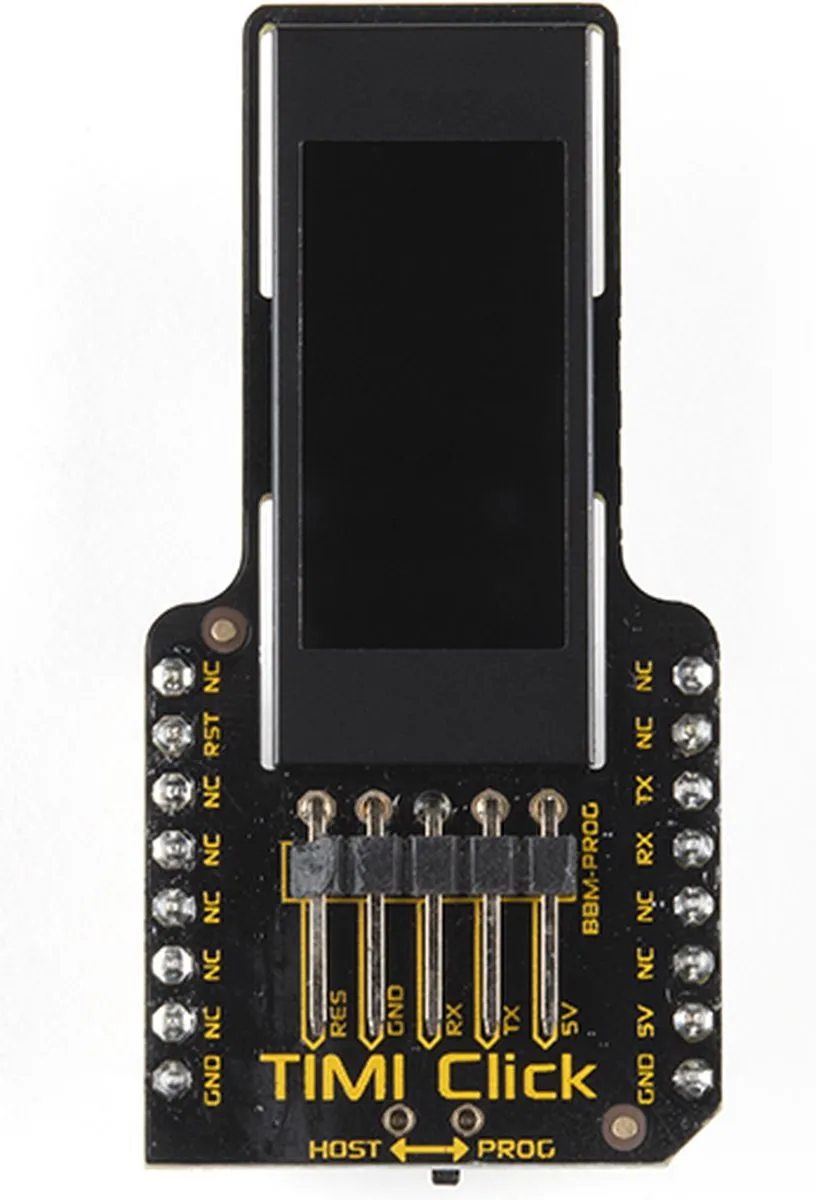

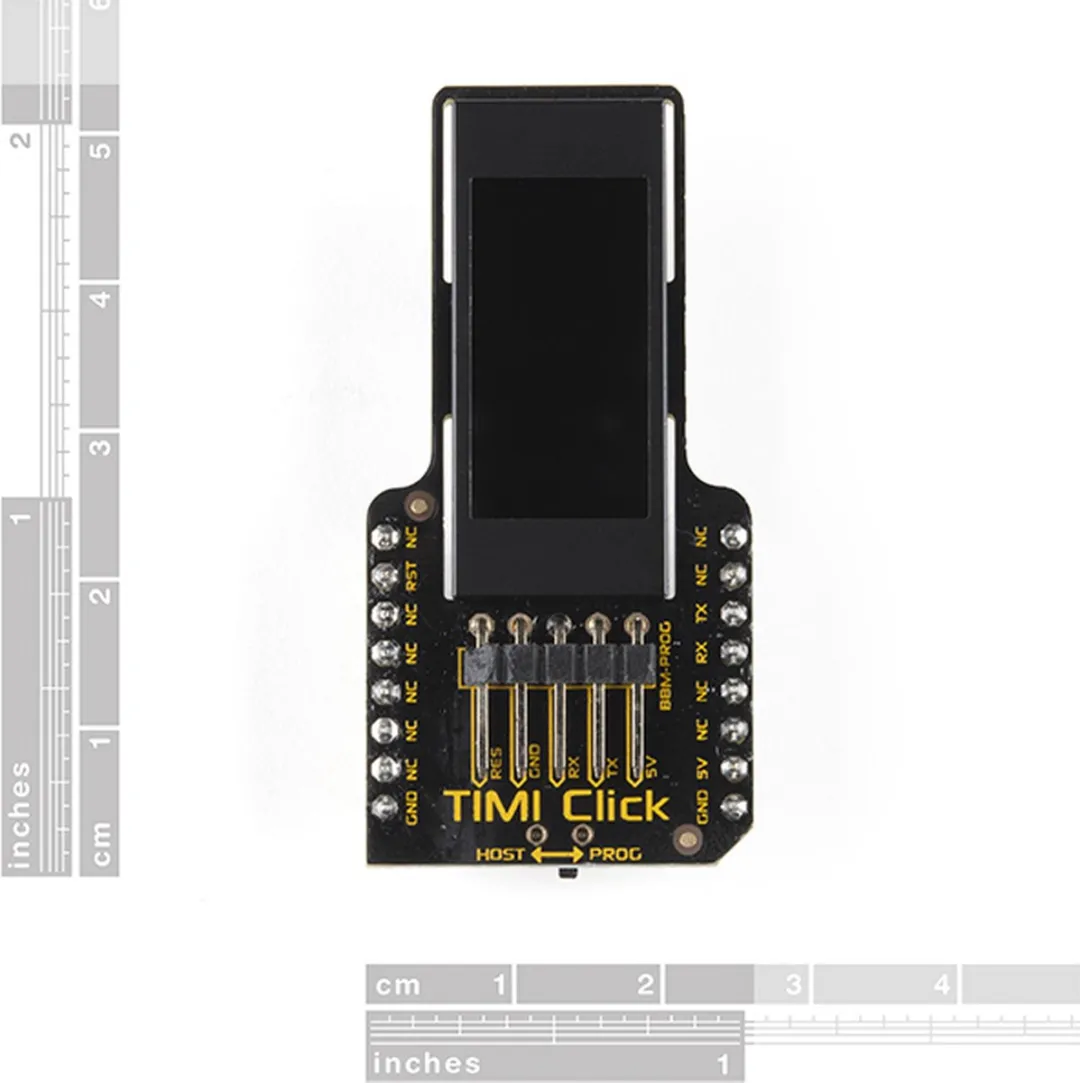

TIMI-MB (mikroBUS™) is een breadboard-compatibele display-module die ontwikkelborden met mikroBUS™-socket eenvoudig een kleurendisplay biedt. Het apparaat versnelt elektronisch testen, ontwikkelen en projecten door een 0,96-inch TFT LCD-scherm (resolutie 160×80, 65K kleuren) in een slank metalen frame te combineren.

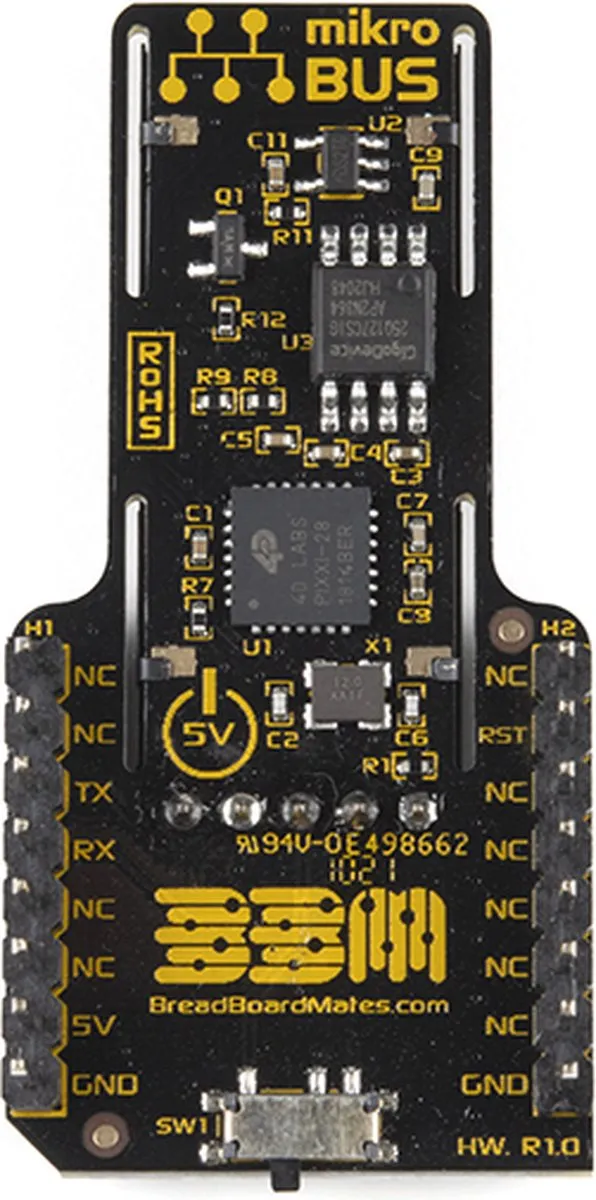

De module wordt aangestuurd door een PIXXI-28 grafische processor van 4D Labs en sluit aan via een mikroBUS™-interface. De UART-verbinding (3,3 V) biedt besturing en communicatie, terwijl drie GPIO-pinnen inzetbaar zijn als digitale/analoge ingangen, uitgangen, I2C-controller of PWM-audio-uitgang. Een programmeerknop en keuzeschakelaar maken stand-alone gebruik, host-aansturing of testinstrumentfunctie mogelijk.
De 5-pins programmeerheader en programmeerschakelaar (achterkant) zorgen dat de processor via een externe programmer (zoals BreadBoard Mates) geconfigureerd kan worden zonder de mikroBUS™-verbinding te verbreken. Reset is rechtstreeks verbonden met de mikroBUS™-RST.

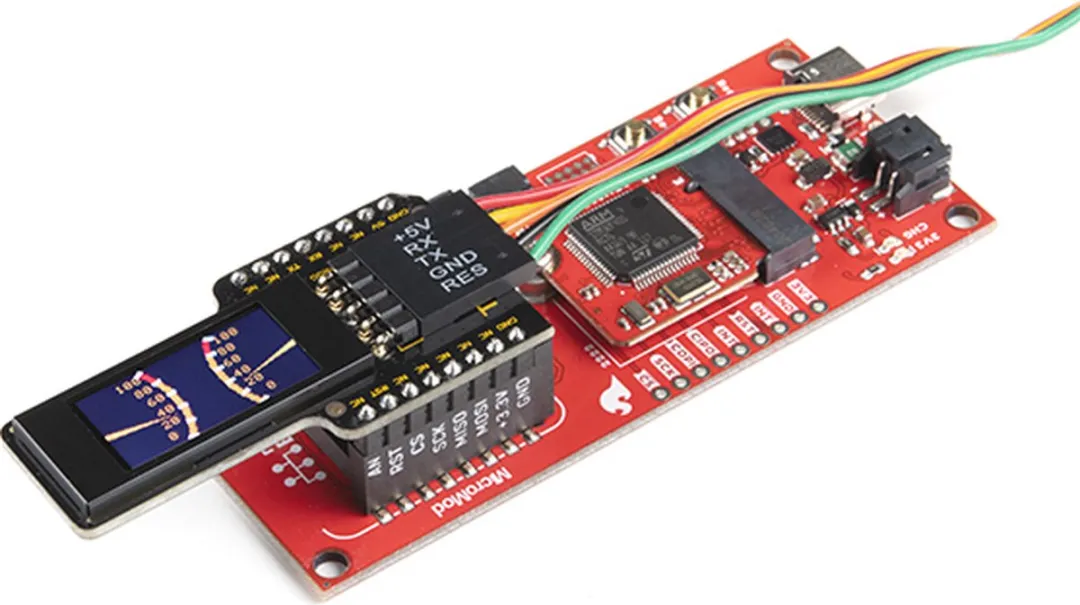

Ideaal voor ingenieurs, hobbyisten en studenten om componentuitlezingen of meters te simuleren, waardoor GPIO-hardware wordt bespaard en projectontwikkeling versnelt.
