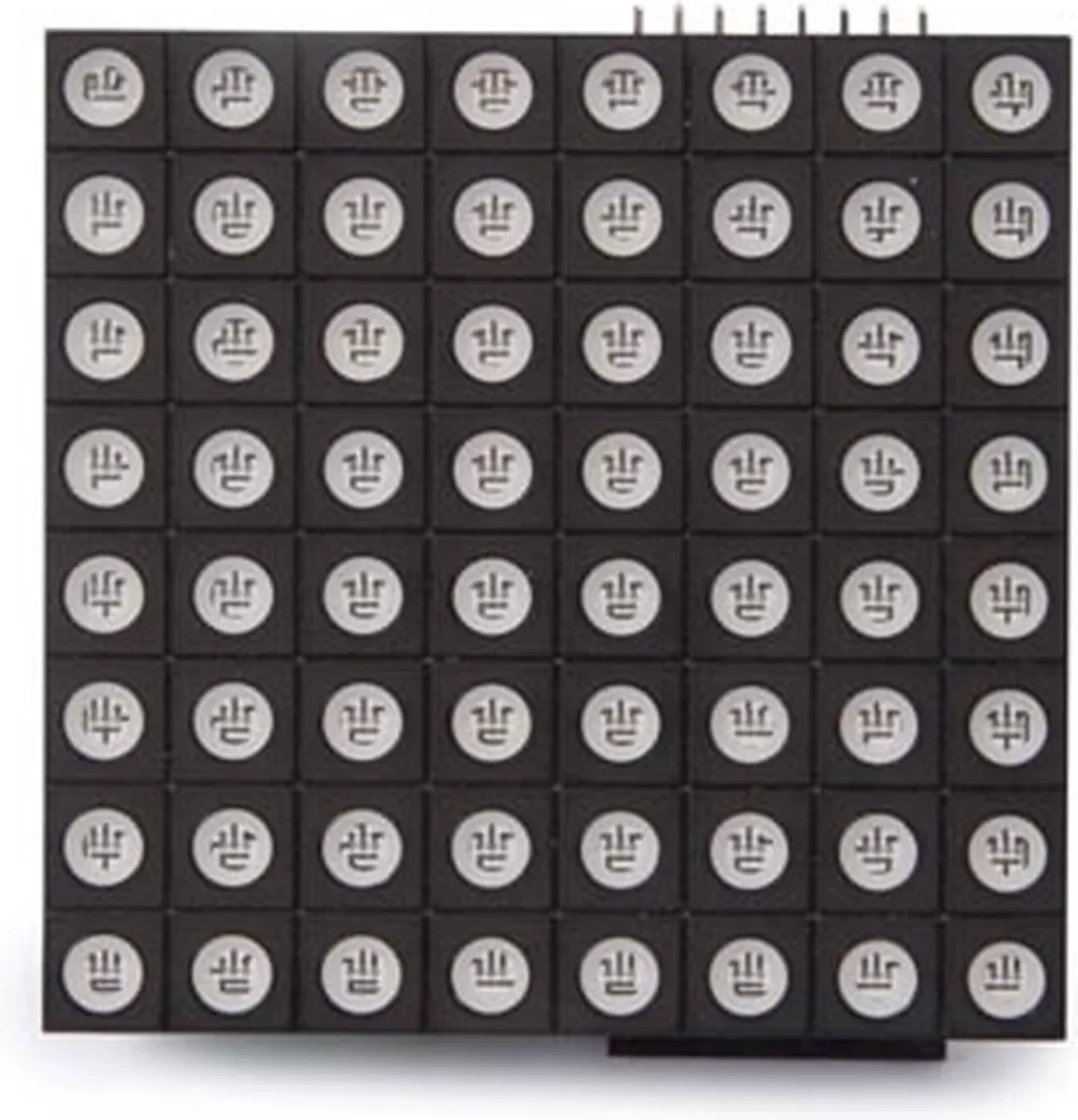

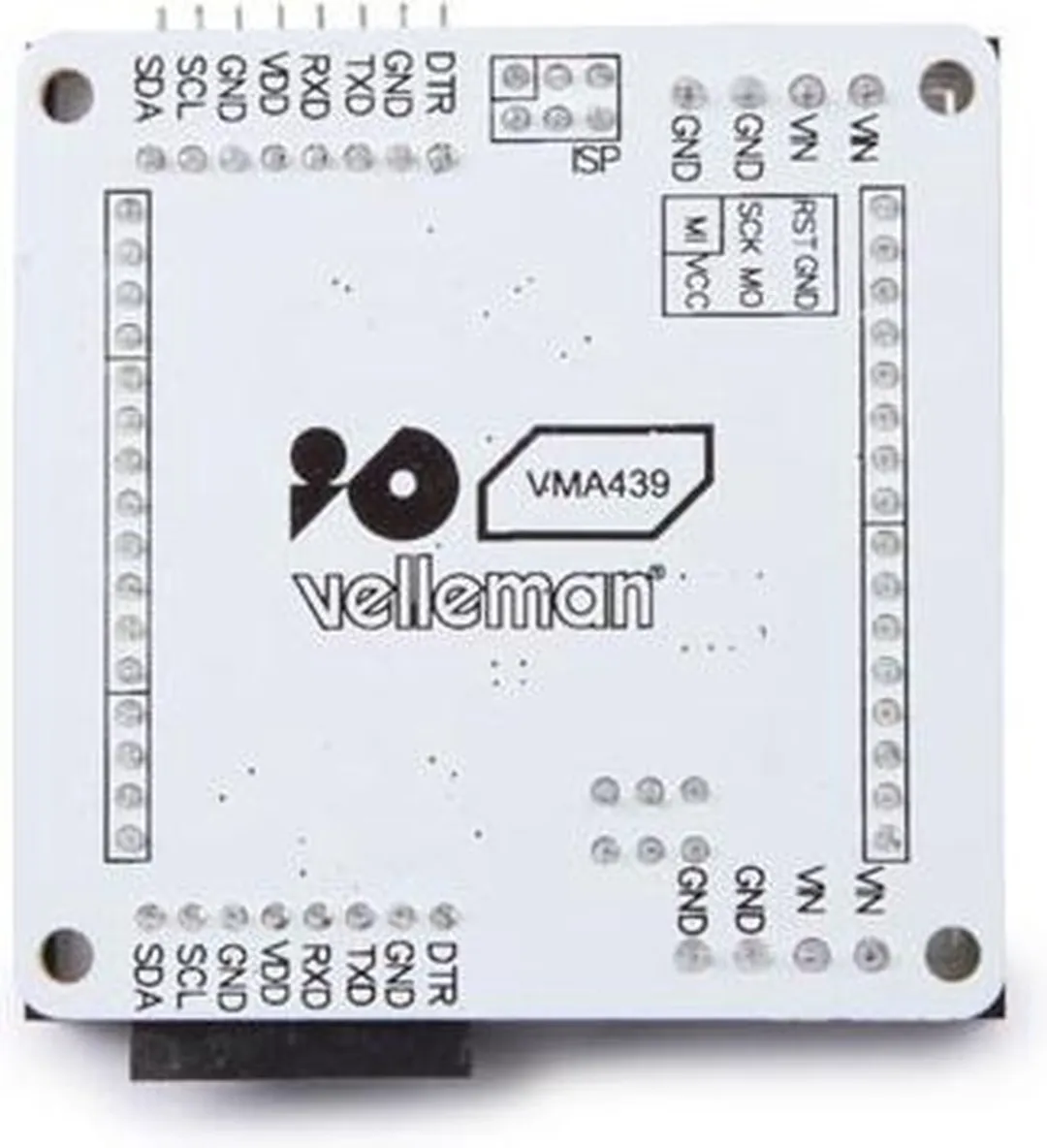

Whadda Driverboard voor RGB-ledmatrix (60x60 mm, zwart) is een printplaat op Arduino-basis (ATmega328P) die speciaal is ontworpen voor het aansturen van kleine RGB-ledmatrices.
De driver zorgt voor PWM-gestuurde kleurenregeling met een resolutie van 8 + 6 bits per basiskleur (rood, groen, blauw). Je programmeert het bord direct via de Arduino IDE met standaardfirmware.
Met 24 constante-stroomkanalen (100 mA per kanaal) en 8 superkanalen (500 mA per kanaal) levert de driver voldoende stroom voor elke led in de matrix. De voeding loopt via aansluitklemmen (5–7,5 V DC), en communicatie verloopt via UART/I2C. De afmetingen zijn 60 x 60 x 16 mm.
Technische details:
• Processor: ATmega328P (16 MHz)
• Stroomverbruik (zonder matrix): max. 40 mA
• Maximale uitgangsstroom per kanaal: 500 mA
• Responstijd circuit: 10 ns
• Kleurresolutie per led: 16 bits (8 bits kleur + 6 bits correctie)
