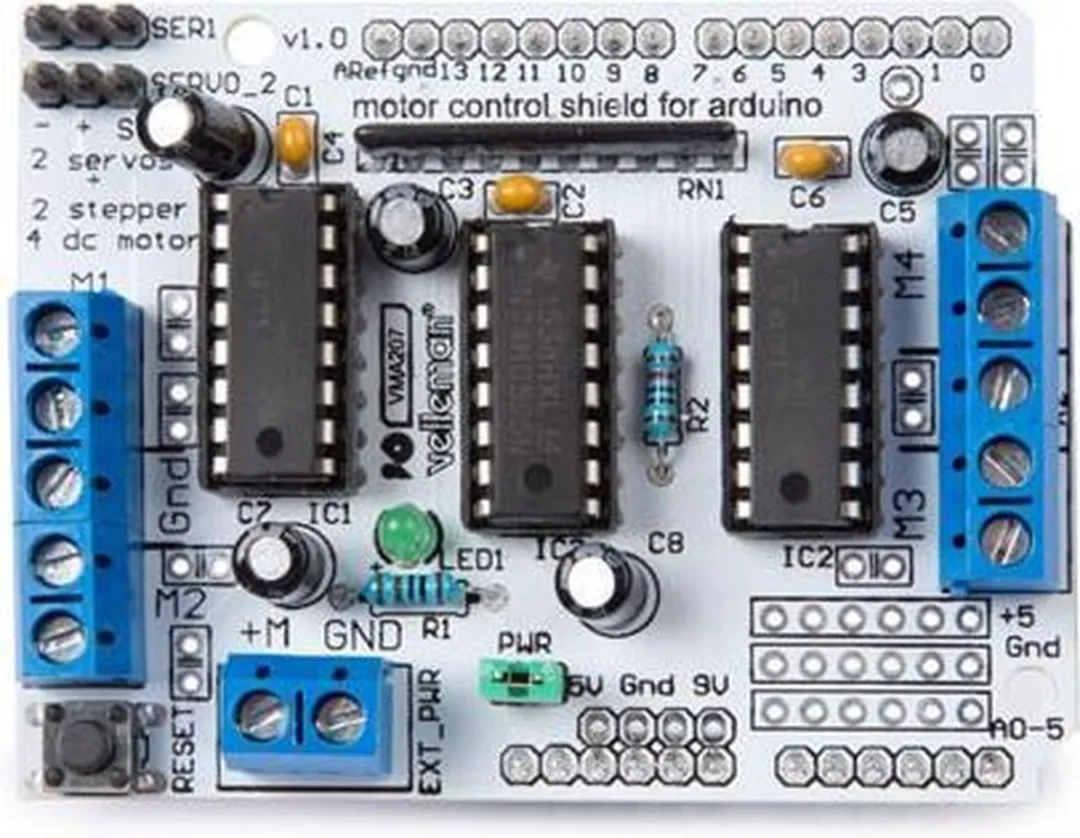

Dit Arduino motor driver shield van Whadda maakt het mogelijk om tot vier DC-motoren of twee stappenmotoren aan te sturen met je Arduino. Het board bevat twee L293D-chips en een 74HC595-schuifregister, waardoor je drie Arduino-pinnen kunt uitbreiden naar acht pinnen voor motorsturing. De PWM-uitgangen van de Arduino zijn direct verbonden met de OE (Output Enable) van de L293D, wat zorgt voor vloeiende snelheidsregeling.

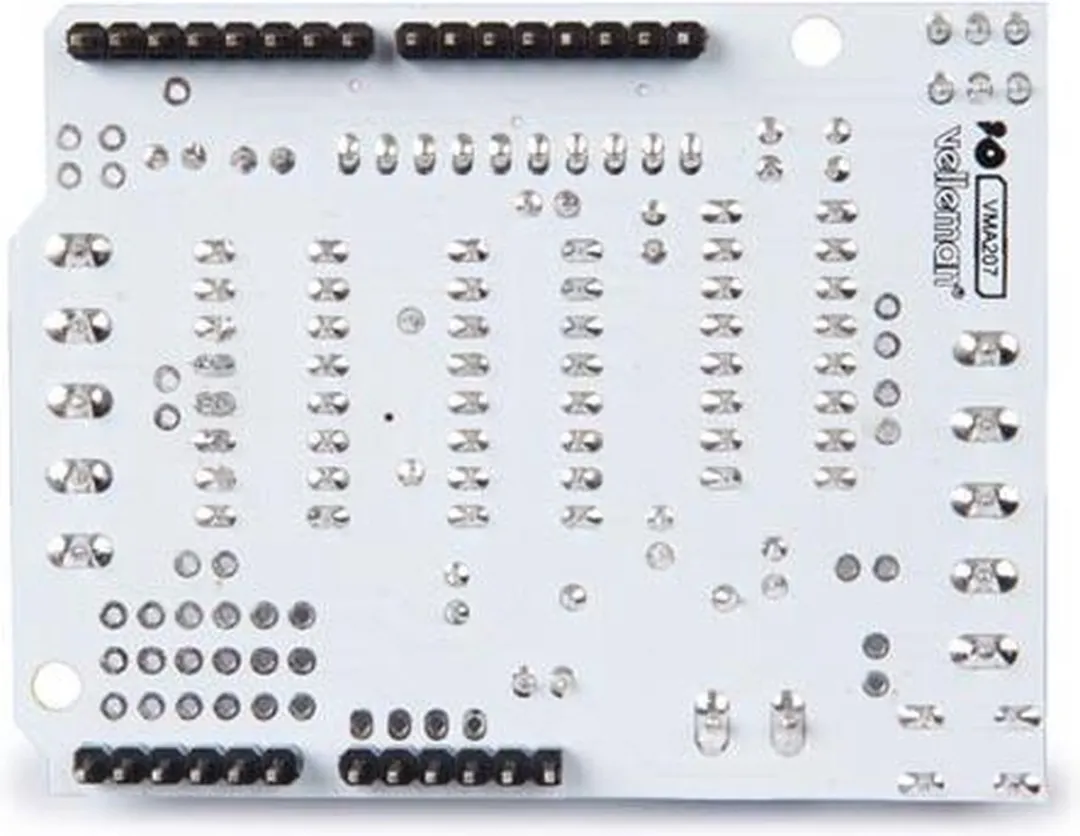

Het shield heeft een wit kunststof frame en meet 68 x 55 x 20 mm. Het ondersteunt motoren met een spanning tussen 4,5 VDC en 16 VDC en heeft een maximale stroomsterkte van 0,6 A per brug (1,2 A piek). De interne beschermingsdiodes en thermische beveiliging voorkomen schade aan de schakeling. Daarnaast zijn er twee voedingsaansluitingen voor gescheiden logica en motorvoeding, en twee aansluitingen voor 5V-servo’s.
