VOLTCRAFT VC-17497100 KT-300 Kabeltester Meetbereik: Telecommunicatie, Netwerk
Uitgebreide analyse van de geleiding en TDR-foutoording Wie kabelbreuken of onzuivere verbindingen in elektrische installaties wil plaatsen, wordt snel geconfronteerd met complexe problemen. Met name bij onder pleister geplaatste kabels is de VOLTCRAFT KT-300 LAN-kabeltester een onmisbare hulp. Twisted-pair-kabel (CAT5e t/m CAT7), coaxiale kabels (50, 75 en 93 Ω) of telefoon- en alarmlijnen: Met behulp van TDR-technologie (Time Domain Reflectometry) worden in kabels met een lengte van 0,5 tot 610 meter nauwkeurig gelokaliseerd tot verkeerde plekken. Voor een gedetailleerde diagnose worden de weerstand, de spreidvertraging (delay) en de tijdsverschuiving (verschuivingen/schew) inclusief de lengte en de afstand tot verkeerde plekken nauwkeurig bepaald. Dankzij VOP (instelbare verspreidingssnelheid) wordt bij de meest uiteenlopende kabeltypen zoals UTP, FTP of SSTP een hoge meetnauwkeurigheid bereikt. Verificatie van netwerk- en PoE-structuren Om de juiste bedrading te garanderen, maakt de VOLTCRAFT KT-300 LAN-kabeltester complete wiremaps en identificeert betrouwbaar kabelonderbrekingen, kortsluitingen, ompoling en afzonderlijke aderparen (split pairs). Naast algemene Ethernet-aansluittests beschikt de tester over een PoE-signaalherkenning, die onderscheid maakt tussen eindspan- en midspan-voedingen, maar tegelijkertijd het gelijktijdig gebruik van alle acht aders detecteert. Voor de functietest van alarmsystemen is bovendien een 100 mA lasttest voor 12 V-batterijen geïntegreerd, die de belastbaarheid onder reële omstandigheden controleert. Efficiënte kabelplaats en documentatie Voor de installatie en het oplossen van problemen in complexe omgevingen zijn een geïntegreerde toongenerator en acht RJ45-tegenhangers beschikbaar. Deze maken de gelijktijdige identificatie van maximaal acht aansluitdozen of kabelpaden mogelijk. Het interne geheugen biedt ruimte voor 250 rapporten die via de USB-interface kunnen worden uitgelezen en afgedrukt. Systeemuitrusting en accessoires Alles wat WAS nodig heeft om de VOLTCRAFT KT-300 LAN-kabel tester direct te kunnen gebruiken, is meegeleverd: Het testapparaat, drie AA-batterijen en een robuuste draagtas. Verder bevat de accessoires acht externe units, twee RJ45-verbindingskabel, een USB-kabel en een speciale adapterkabel van RJ45 op krokodilklemmen voor universele contacteringen. Een gebruiksaanwijzing is meegeleverd. De teksten voor dit artikel zijn automatisch vertaald.

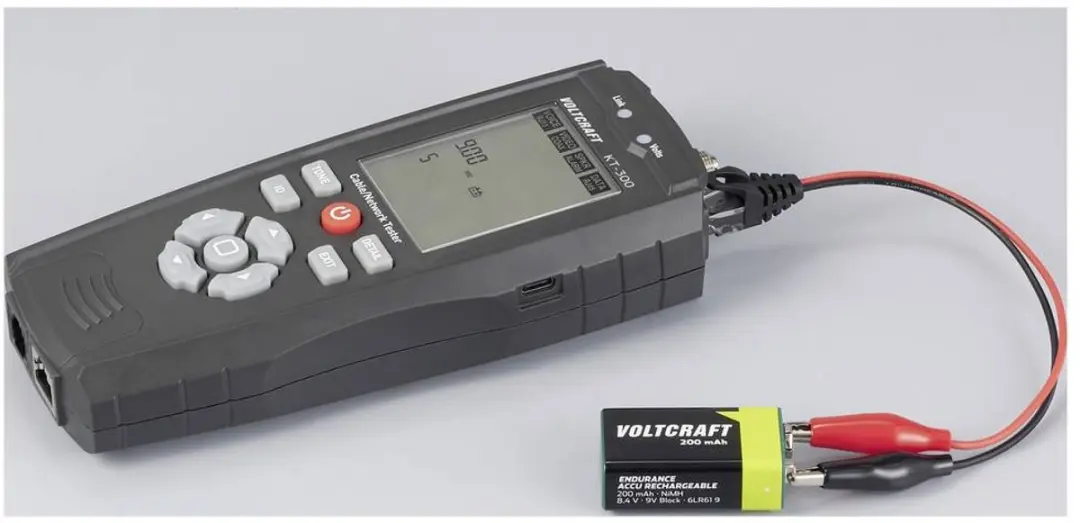

Features - Kabeltypen: UTP, FTP en SSTP twisted pair, telefoonlijnen, luidsprekeralarmlijnen, coaxkabel met 50 Ω, 75 Ω, 93 Ω kabeltests: Kabelonderbrekingen, kortsluitingen, ompoling, afzonderlijke aderparen, wiremaps, Uitspreidingsvertragingen, verschuivingen, weerstand, lengte en afstand tot foutieve kabeltestzone: 0,5 - 610 m accutest: 100 mA lasttest bij 12 V alarm PoE signaaldetectie en identificatie van eindspan, Midspan of beide
