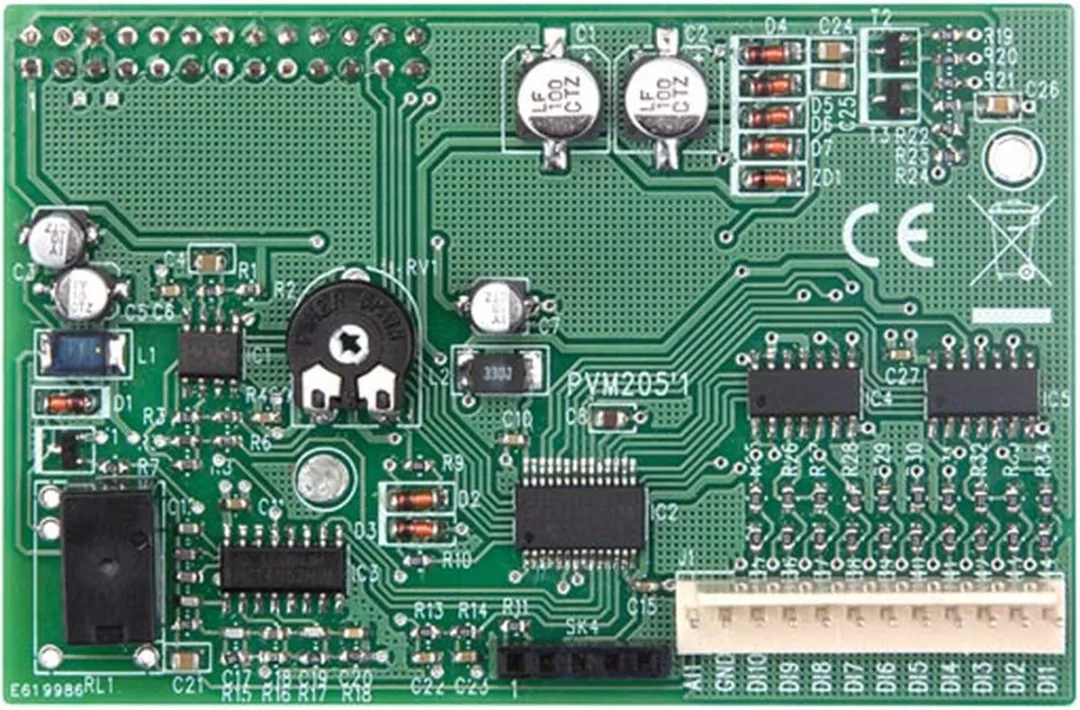

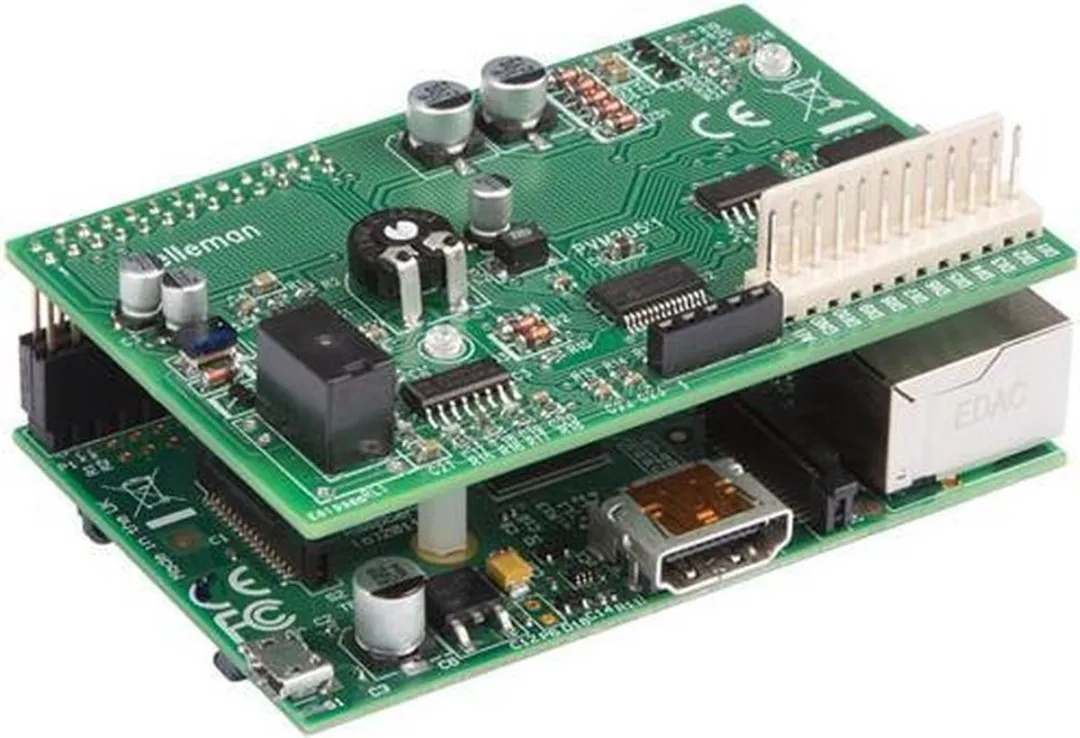

Dit Whadda shield voor je Raspberry Pi zet je board om in een digitale geheugenoscilloscoop met een 10-kanaals logic analyzer. Het apparaat meet analoge en digitale signalen en is vooral handig voor ontwikkelaars die zelf software willen schrijven. De meegeleverde broncode maakt het makkelijk om je eigen applicaties te bouwen.

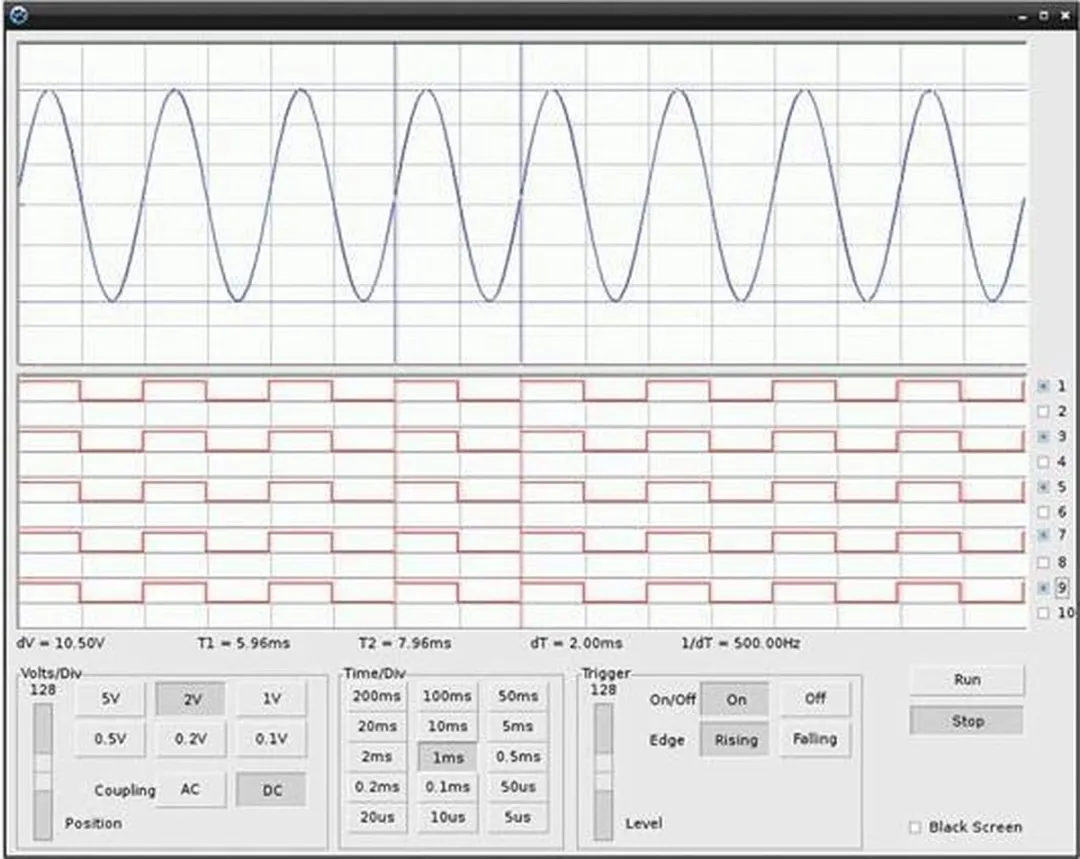

De oscilloscoop heeft een maximale bemonsteringsfrequentie van 1MS/s en een bandbreedte van 200kHz. Je meet spanningen tot 30Vp (AC+DC) met een ingangsimpedantie van 100kΩ // 20pF. De instellingen zijn handmatig aan te passen: triggerniveau in 254 stappen, tijdbasis van 5µs/div tot 200ms/div en gevoeligheid van 100mV/div tot 5V/div.
De logic analyzer telt 10 kanalen, meet digitale signalen tot 5V DC en heeft een opnamelengte van 800 monsters per kanaal. Beide modi ondersteunen run en single mode. Het shield is groen, meet 56x56x17 mm en past op elke Raspberry Pi.
