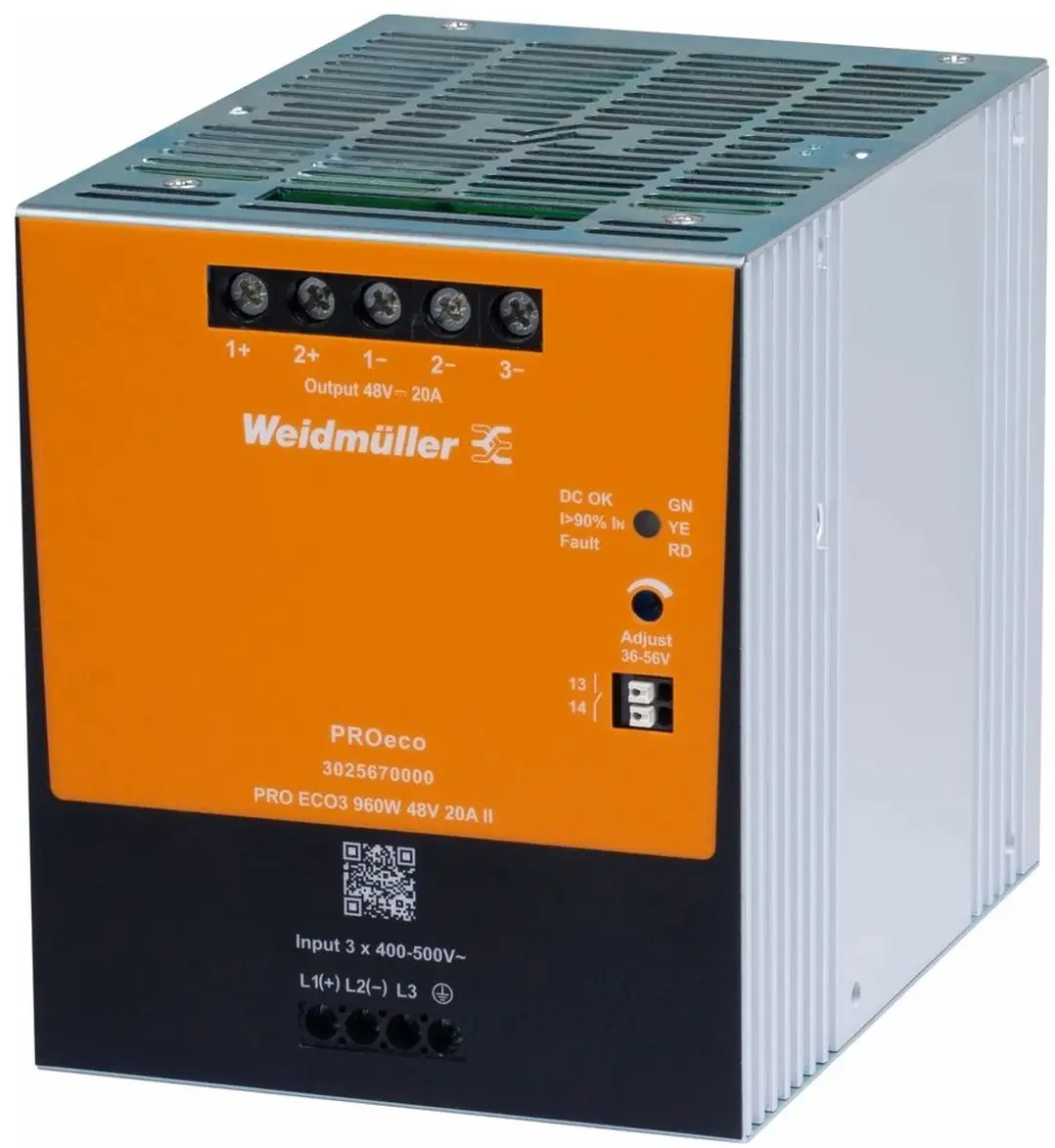

Weidmüller PRO ECO3 3025670000 Schakelende voeding 48V 20A

• Uitvoering: Voeding, schakelende voeding, 48 V
• Diepte: 150 mm
• Hoogte: 130 mm
• Breedte: 110 mm
• Nettogewicht: 2.540 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 25 °C...70 °C
• Vochtigheid: 5…95 % rel. luchtvochtigheid, geen condensatie
• opstarttijd, max.: 1 s
• Aansluittechniek: Schroefaansluiting
• Ingangszekering: intern
• Ingangsspanningsbereik AC: 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
• Ingangsspanningsbereik DC: 450...800 V DC
• Inschakelstroom (typ.): 12 A
• Aanbevolen voorbeveiliging: 6 A / DI, smeltveiligheid
  10 A, Kar. B, leidingbeveiligingsschakelaar
  6...8 A, Kar, C, leidingbeveiligingsschakelaar
• Frequentiebereik AC: 45…65 Hz
• Leeraansluittechniek: Schroefaansluiting
• Line Regulation (typ.): 1 %
• Belastingsregeling (typ.): 1 %
• Nominale ingangsspanning: 3 x 400...3 x 500 V AC (Weitbereichseingang)
• Nominaal opgenomen vermogen: 1.021,3 VA
• Stroomopname in verhouding tot de ingangsspanning:
  • Spanningstype: AC 3-fasen
  • Ingangsspanning: 400 V
  • Ingangsstroom: 1,55 A
  • Spanningstype: AC 3-fasen
  • Ingangsspanning: 500 V
  • Ingangsstroom: 1,26 A
  • Spanningstype: DC
  • Ingangsspanning: 450 V
  • Ingangsstroom: 2,26 A
  • Spanningstype: DC
  • Ingangsspanning: 800 V
  • Ingangsstroom: 1,28 A
• Overspanningsbeveiliging ingang: Varistor
• Aansluittechniek: Schroefaansluiting
• Stijgtijd: ≤ 100 ms
• Uitgangsvermogen: 960 W
• Uitgangsspanning, opmerking: (instelbaar via potmeter)
• Uitgangsspanning, max.: 56 V
• Uitgangsspanning, min.: 36 V
• continue uitgangsstroom @ UNominal: 12.5 A @ 70°C
• Capacitieve belasting: onbeperkt
• Leeraansluittechniek: Schroefaansluiting
• Line Regulation (typ.): 1 %
• Belastingsregeling (typ.): 1 %
• max. rimpel: <100 mVSS / 20 MHz Bandbreedte
• Nominale uitgangsspanning: 48 V DC
• Nominale uitgangsstroom @ UNenn: 20 A @ 55 °C
• Netuitval-overbruggingstijd:
  • Netuitval overbruggingstijd, min.: 25 ms
  • Ingangsspanningstype: AC
  • Ingangsspanning: 400 V
  • Uitgangsstroom: 20 A
  • Uitgangsspanning: 48 V
  • Netuitval overbruggingstijd, min.: 26 ms
  • Ingangsspanningstype: AC
  • Ingangsspanning: 500 V
  • Uitgangsstroom: 20 A
  • Uitgangsspanning: 48 V
• Parallel schakelbaar: ja, max. 3
• Beveiliging tegen tegenspanning: Ja
• Overbelastingsbeveiliging: Ja
• Inbouwpositie, montage-instructie: op montagerail TS 35
• Aardlekstroom, max.: 3,5 mA
• Vochtigheid: 5…95 % rel. luchtvochtigheid, geen condensatie
• Behuizingsuitvoering: Metaal, corrosiebestendig
• Kortsluitbeveiliging: Ja
• Vermogensfactor:
  • Typische arbeidsfactor: 0.94
  • Ingangsspanning: 400 V
  • Omgevingstemperatuur: 25 °C
  • Uitgangsvermogen: 960 W
• MTBF:
  • Overeenkomstig norm: SN 29500
  • Bedrijfsduur (uren), min.: 1.200.000 h
  • Omgevingstemperatuur: 25 °C
  • Ingangsspanning: 400 V
  • Uitgangsvermogen: 960 W
  • Bedrijfscyclus: 100 %
  • Overeenkomstig norm: SN 29500
  • Bedrijfsduur (uren), min.: 750.000 h
  • Omgevingstemperatuur: 40 °C
  • Ingangsspanning: 400 V
  • Uitgangsvermogen: 960 W
  • Bedrijfscyclus: 100 %
  • Overeenkomstig norm: SN 29500
  • Bedrijfsduur (uren), min.: 300.000 h
  • Omgevingstemperatuur: 60 °C
  • Ingangsspanning: 400 V
  • Uitgangsvermogen: 960 W
  • Bedrijfscyclus: 100 %
• Netuitvaloverbrugging @ INom: > 25 ms bij 3 x 500 V AC / > 25 ms bij 3 x 400 V AC
• beveiliging tegen tegenspanningen van de belasting: 60 V DC
• Verliesvermogen nullast: 5 W
• Vermogensverlies bij nominale belasting: 65 W
• Rendement: Type: 94,1% @ 400 V AC
  Type: 93,8% @ 480 V AC
• Overspanningscategorie: II
• Oververhittingsbeveiliging: Ja
• Begrenzing van netboventoonstromen: Conform EN 61000-3-2
• Schokbestendigheid IEC 60068-2-27: 30g in alle richtingen
• Trillingsbestendigheid IEC 60068-2-6: 0.7 g
• Stoorstraling conform EN55032: Klasse B
• Immuniteitstest conform: EN61000-4-2 (ESD)
  EN61000-4-3 (RS)
  IEC 61000-6-4
  EN61000-4-4 (Burst)
  EN61000-4-5 (Surge)
  EN61000-4-6 (conducted)
  EN61000-4-8 (Fields)
  EN61000-4-11 (Dips)
  IEC 61000-6-1
  IEC 61000-6-2
  IEC 61000-6-3
• isolatiespanning uitgang / aarde: 0,5 kV
• Isolatiespanning ingang / uitgang: 4 kV
• Isolatiespanning ingang / aarde: 3 kV
• Beschermingsklasse: I, met PE-aansluiting
• Vervuilingsgraad: 2
• Overspanningscategorie: II
• Elektrische uitrusting van machines: volgens EN60204
• Veilige laagspanning: SELV acc. to IEC 61010-1
  PELV acc. to IEC 61010-2-201
• Veiligheidstransformatoren voor schakelnetapparaten: Conform EN 61558-2-16
• Striplengte (ingang): 8 mm
• Aansluittechniek: Schroefaansluiting
• Aantal klemmen: 4 voor L1/L2/L3/PE
• Aanhaalmoment, max.: 0,6 Nm
• Aandraaimoment, min.: 0,5 Nm
• Leiteranschlussquerschnitt, AWG/kcmil , max.: 10 AWG
• Leidingdoorsnede, AWG/kcmil , min.: 20 AWG
• Geleideraansluitdoorsnede, flexibel , max.: 4 mm²
• Geleideraansluitdoorsnede, flexibel, min.: 0,22 mm²
• Leidersaansluitdoorsnede, star, max.: 6 mm²
• Leiterdoorsnede, star, min.: 0,18 mm²
• schroevendraaierblad: 0,8 x 4,0
• Striplengte (uitgang): 12 mm
• Aansluittechniek: Schroefaansluiting
• Aantal klemmen: 5 (+ + / - - -)
• Aanhaalmoment, max.: 2,2 Nm
• Aandraaimoment, min.: 1,2 Nm
• Leiteranschlussquerschnitt, AWG/kcmil , max.: 8 AWG
• Leidingdoorsnede, AWG/kcmil , min.: 22 AWG
• Geleideraansluitdoorsnede, flexibel , max.: 16 mm²
• Geleideraansluitdoorsnede, flexibel, min.: 0,5 mm²
• Leidersaansluitdoorsnede, star, max.: 16 mm²
• Leiterdoorsnede, star, min.: 0,5 mm²
• schroevendraaierblad: 1,0 x 5,5
• Afstriplengte (signaal): 8 mm
• Aantal klemmen: 2
• Leiteranschlussquerschnitt, AWG/kcmil , max.: 14
• Leidingdoorsnede, AWG/kcmil , min.: 28 mm²
• Geleideraansluitdoorsnede, flexibel , max.: 1,5 mm²
• Geleideraansluitdoorsnede, flexibel, min.: 0,2 mm²
• Leidersaansluitdoorsnede, star, max.: 1,5 mm²
• Leiterdoorsnede, star, min.: 0,2 mm²
• Contactbelasting ( maakcontact): max. 30 V DC / 1 A

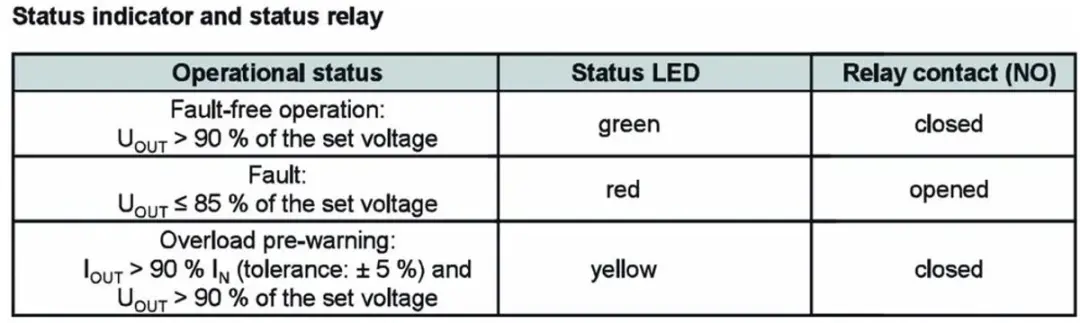

• LED Groen: Bedrijfsspanning OK
• Potentiaalvrij contact: Ja

• Fabrikant: Weidmüller
• Artikelnummer: 3025670000
• Nominale uitgangsspanning: 48 V DC
• Nominale uitgangsstroom @ UNenn: 20 A @ 55 °C
• Uitgangsvermogen: 960 W
• Nominale ingangsspanning: 3 x 400...3 x 500 V AC (Weitbereichseingang)
• Breedte: 110 mm
• Behuizingsuitvoering: Metaal, corrosiebestendig
• Uitvoering: Voeding, schakelende voeding, 48 V
• Diepte: 150 mm
• Hoogte: 130 mm
• Nettogewicht: 2.540 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 25 °C...70 °C
• Vochtigheid: 5…95 % rel. luchtvochtigheid, geen condensatie
