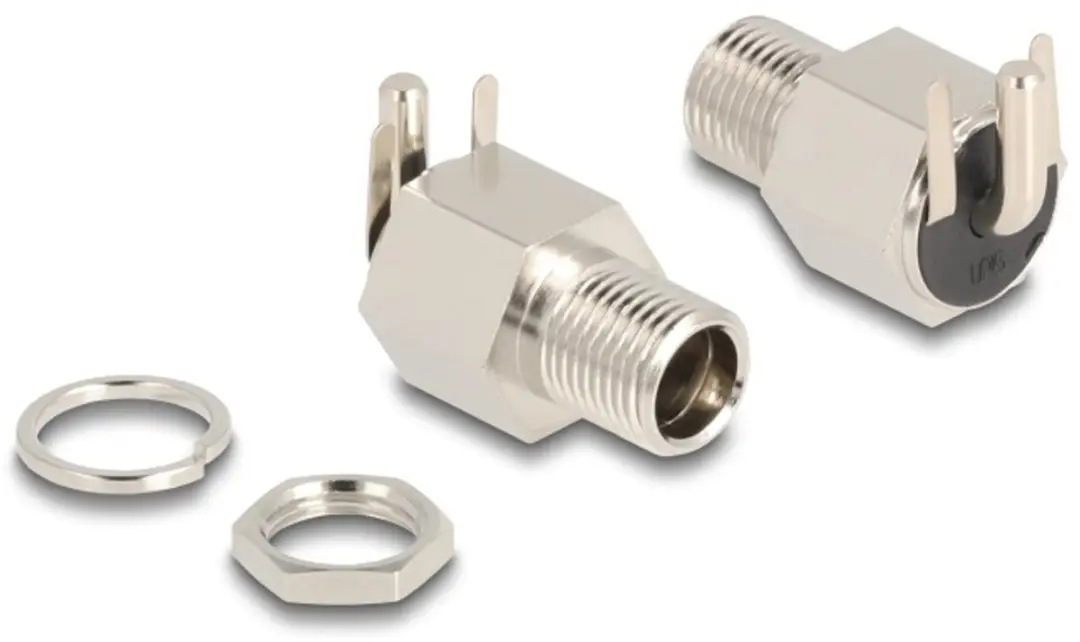

De Delock Connector DC 5.5 x 2.5 mm female bulkhead soldering version angled is een stroomaansluiting voor inbouw in een behuizing of apparaat. Je gebruikt hem om stroom te leveren aan een printplaat of een ander component dat direct op de connector gesoldeerd wordt. Deze versie heeft een geanguleerde (hoekige) solderingsuitvoering, wat betekent dat de aansluitpunten schuin staan voor makkelijker solderen op krappe plekken.
De connector ondersteunt een maximaal voltage van 20 V gelijkstroom en een stroomsterkte van maximaal 10 A, dus geschikt voor apparaten met een lage tot middelhoge stroombehoefte. De buitenmaat van de connector is 5,5 mm breed en 12 mm diep, met een binnenmaat van 2,5 mm. De hexagon basis zorgt ervoor dat je hem stevig kunt vastdraaien met een moersleutel, wat trillingen en losraken voorkomt. De connector is nikkelgeplateerd, wat corrosie tegengaat en de levensduur verlengt.
Deze bulkhead versie is bedoeld voor directe montage in een gat in een behuizing. Je moet zelf de DC-pin aansluiten via de drie soldeerpunten. De pinlengte moet tussen de 9,5 mm en 12 mm zijn. De montagediepte is ongeveer 11,7 mm, en als hij eenmaal vastzit steekt hij ongeveer 8,5 mm uit de behuizing.
