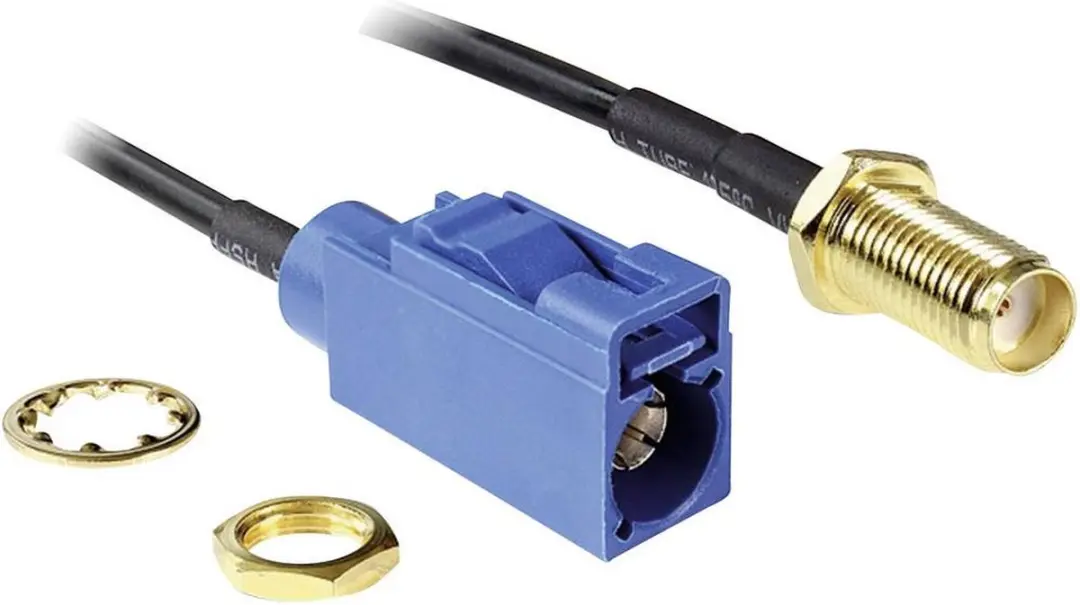

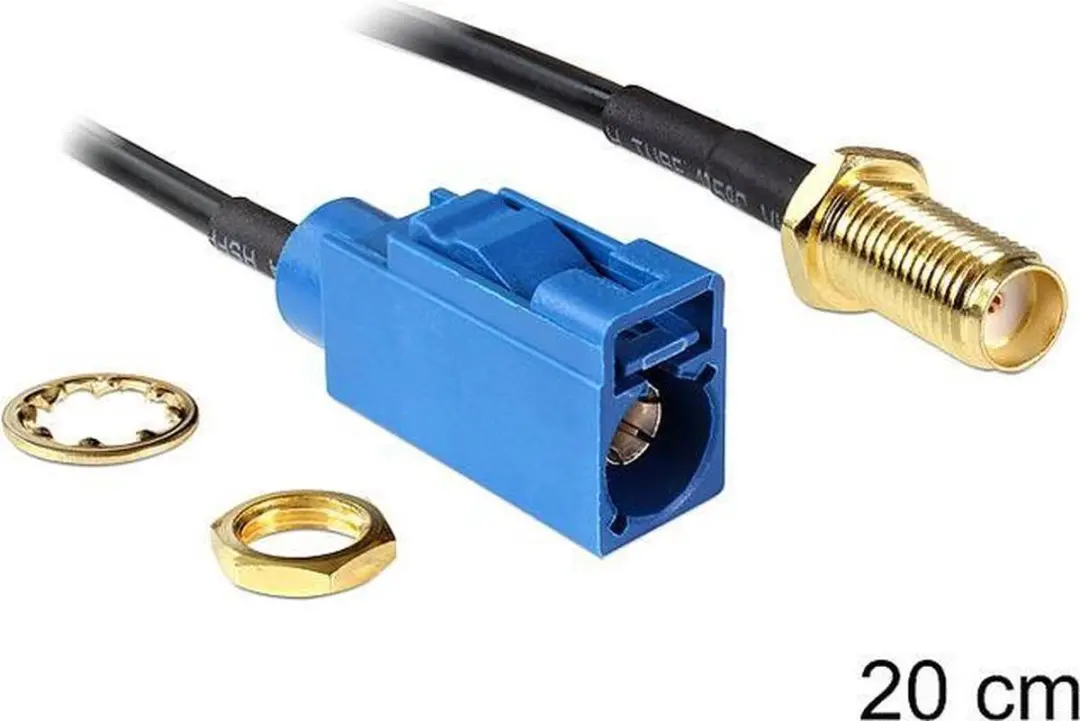

Fakra C (v) - SMA (v) adapter kabel - RG174 - 50 Ohm
Gebruik deze adapter om een verbinding te realisen tussen apparaten en/of accessoires met Fakra C connector en SMA connector. De kabel is eenvoudig te plaatsen, schroeven of draden doorknippen is niet nodig.
Kenmerken:
- 50 Ohm impedantie
- RG-174 kabel
- geschikt voor (paneel)inbouw (incl. ring en moer)
- koperen geleider
- afgeschermde kabel
- vergulde SMA connector
Geschikt voor (paneel)inbouw
De vrouwelijke SMA zijde van deze kabel kunt u vastschroeven in een paneel. Dankzij deze inbouwmogelijkheid kunt u ook een aansluiting van één van uw apparaten verplaatsen naar de door u gewenste plaats. Dit maakt aan- en loskoppelen eenvoudiger.
RG kabels
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.
Fakra connector
Molex Fakra connectoren worden gebruikt bij coaxiale verbindingen bij apparatuur met externe antennes. Fakra connectoren zijn er in verschillende uitvoeringen met verschillende kleuren. Door de verschillende behuizingen passen de verschillende kleuren niet in elkaar. De Fakra connector wordt veel gebruikt in de auto branche, maar ook bij telecommunicatie en leger/ruimtevaart voor GPS toepassingen. De Fakra Z aansluiting is geschikt voor alle Fakra connectoren en wordt veel gebruikt bij testen.
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren 60 met een impedantie van 50 Ohm. Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

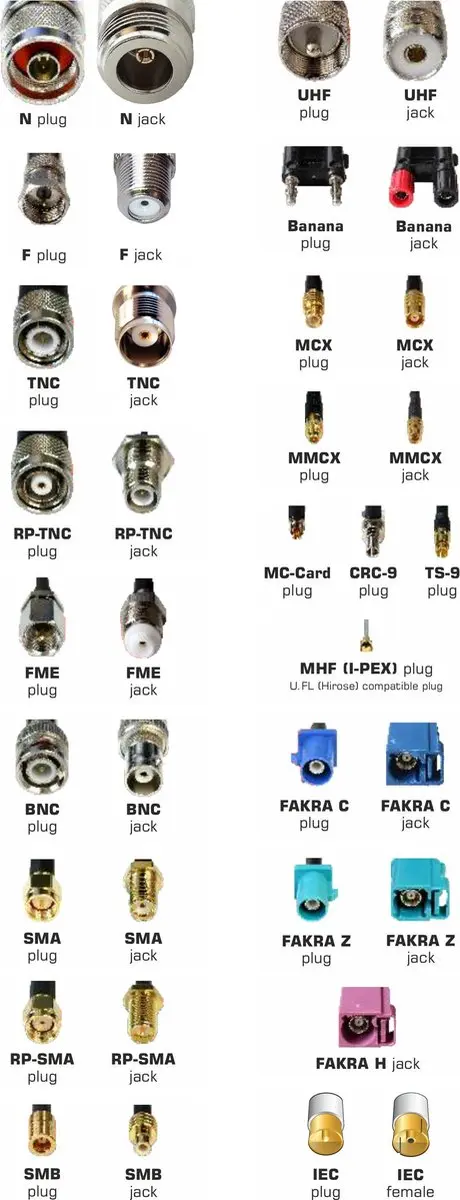

In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
