- Buitenkabel voor veeleisende transmissietoepassingen, kabeltype CB113UV, klasse A+
- drievoudige afscherming ter vermindering van elektromagnetische storingen, afschermingsgraad 95 dB, karakteristieke impedantie 75 ohm
- binnengeleider: materiaal koper, doorsnede 1,13 mm; diëlektricum FPE 4,8 mm
- Afscherming: 1× Al/PES, CuSn (vertind koper) 144× 0,12 mm²
- Kabelmantel: materiaal: UV-bestendig PVC, diameter 7,1 mm, kleur zwart
- UV-bestendig, geschikt voor gebruik buitenshuis
- DVB-S, DVB-S2, DVB-T en DVB-C, geschikt voor FULL HD, 3D-tv, HDTV, 4K – ULTRA HD, SKY

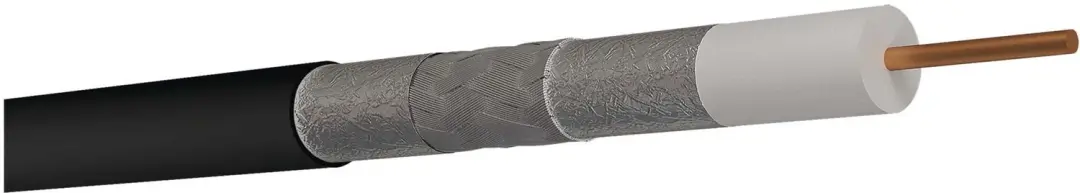

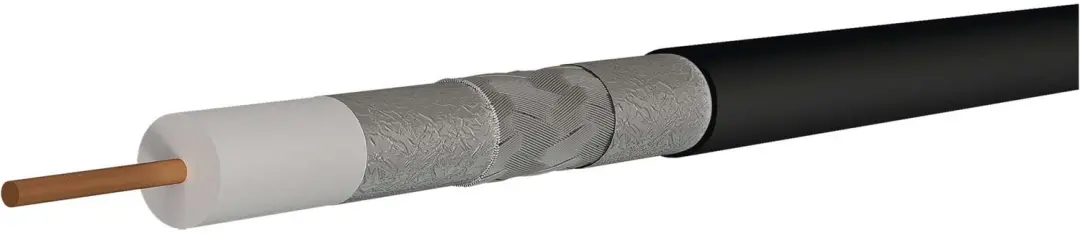

Coaxkabel van de hoogste kwaliteit met een kern van zuiver BC-koper en TRISHIELD-drievoudige afscherming van vertind koper (CuSn). De kabel is bedoeld voor alle veeleisende transmissietoepassingen – CCTV, tv- en satellietsignalen.
v>
• type coaxkabel: CB113UV
• impedantie: Vijfenzeventig ohm
• beoogd gebruik: buitencabels, tertiaire distributienetwerken
• UV-bestendig
• geschikt voor gebruik buitenshuis
• materiaal van de binnenste geleider: koper (Cu)
• diameter van de binnenste geleider: 1,13 mm
• type diëlektricum, diameter: FPE 4,8 mm
• aantal afschermingen: 3
• afscherming I. folie: 1× Al/PES
• afschermingsmateriaal: vertind koper (CuSn)
• aantal afschermingsdraden: 144 × 0,12 mm
• diameter van de afscherming: 144 × 0,12 mm²
• afdekking van de afscherming: >84 %
• afscherming II. folie: Al/PES-spiraal
• diameter van de kabelmantel: 7,05 mm
• materiaal van de kabelmantel: UV-bestendig PVC
• kleur van de kabelmantel: zwart
• capaciteit (pF/m): 52
• verkortingsfactor: 0,84
• max. demping bij 20 °C (dB/100 m) 10 MHz: 2,28
• max. demping bij 20 °C (dB/100 m) 100 MHz: 5,8
• max. demping bij 20 °C (dB/100 m) 450 MHz: 12,8
• max. verlies bij 20 °C (dB/100 m) 650 MHz: 15,1
• max. verlies bij 20 °C (dB/100 m) 860 MHz: 17,87
• max. demping bij 20 °C (dB/100 m) 1 000 MHz: 19,5
• max. demping bij 20 °C (dB/100 m) 2 000 MHz: 28,2
• min. reflectieverzwakking bij 20 °C (dB) 300–600 MHz: 25
• min. reflectiedemping bij 20 °C (dB) 600–900 MHz: 23
• min. afschermingsdemping (dB) 10 ~ 800 MHz: >95
• max. gelijkmatige weerstand bij 20 °C (Ohm/km) – binnenkern: 25,7
• max. gelijkmatige weerstand bij 20 °C, (Ohm/km) – buitenkern: 45,9
• isolatieweerstand tussen de aders bij 20 °C (MOhm/km): 500
• min. buigstraal enkelvoudig/meervoudig: 30/60 mm
• gewicht (kg/km): 43,5
• min. reflectiedemping bij 20 °C (dB) 10–300 MHz: 31
• opslagtemperatuur: -20 °C tot +75 °C
• montagetemperatuur: +5 °C tot +60 °C

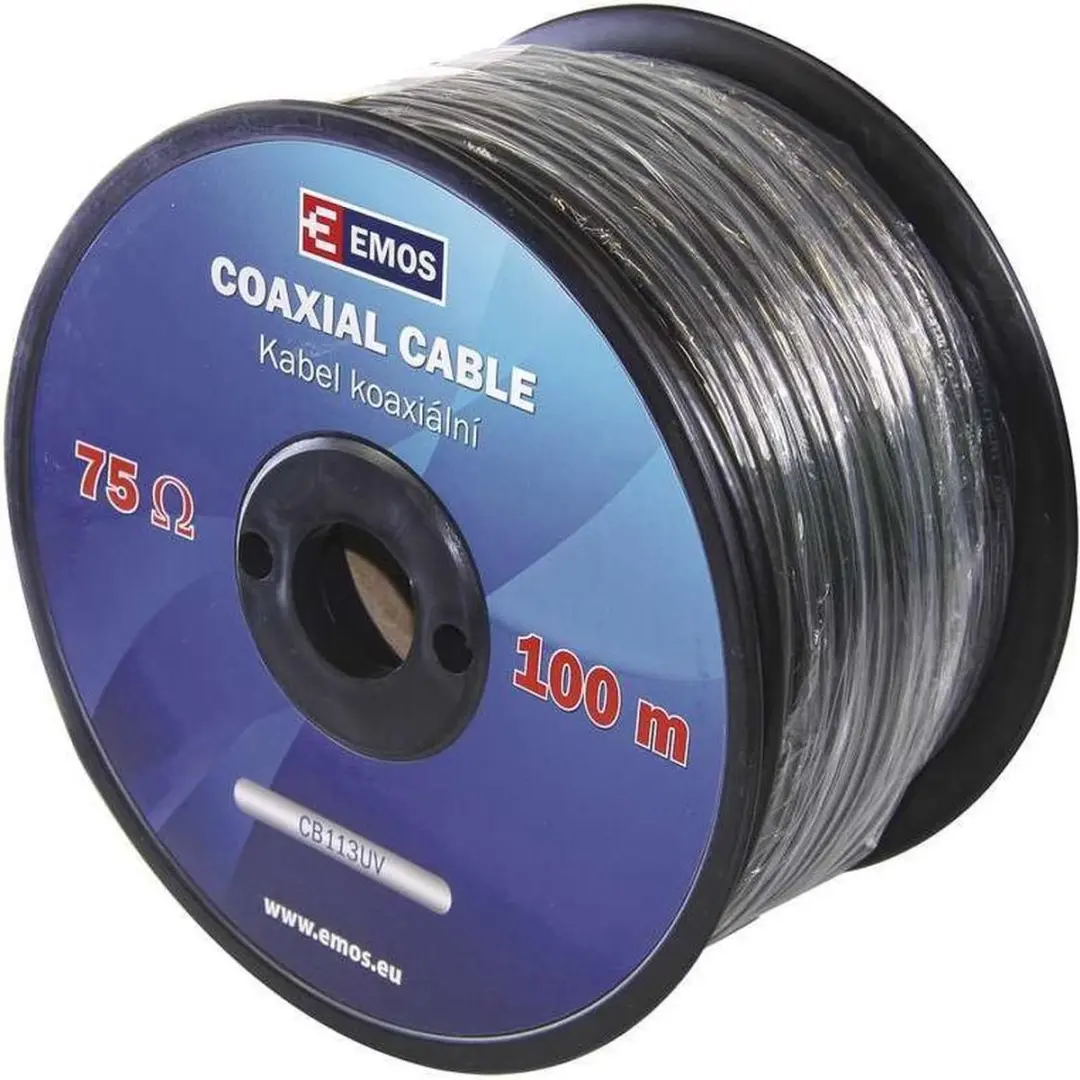

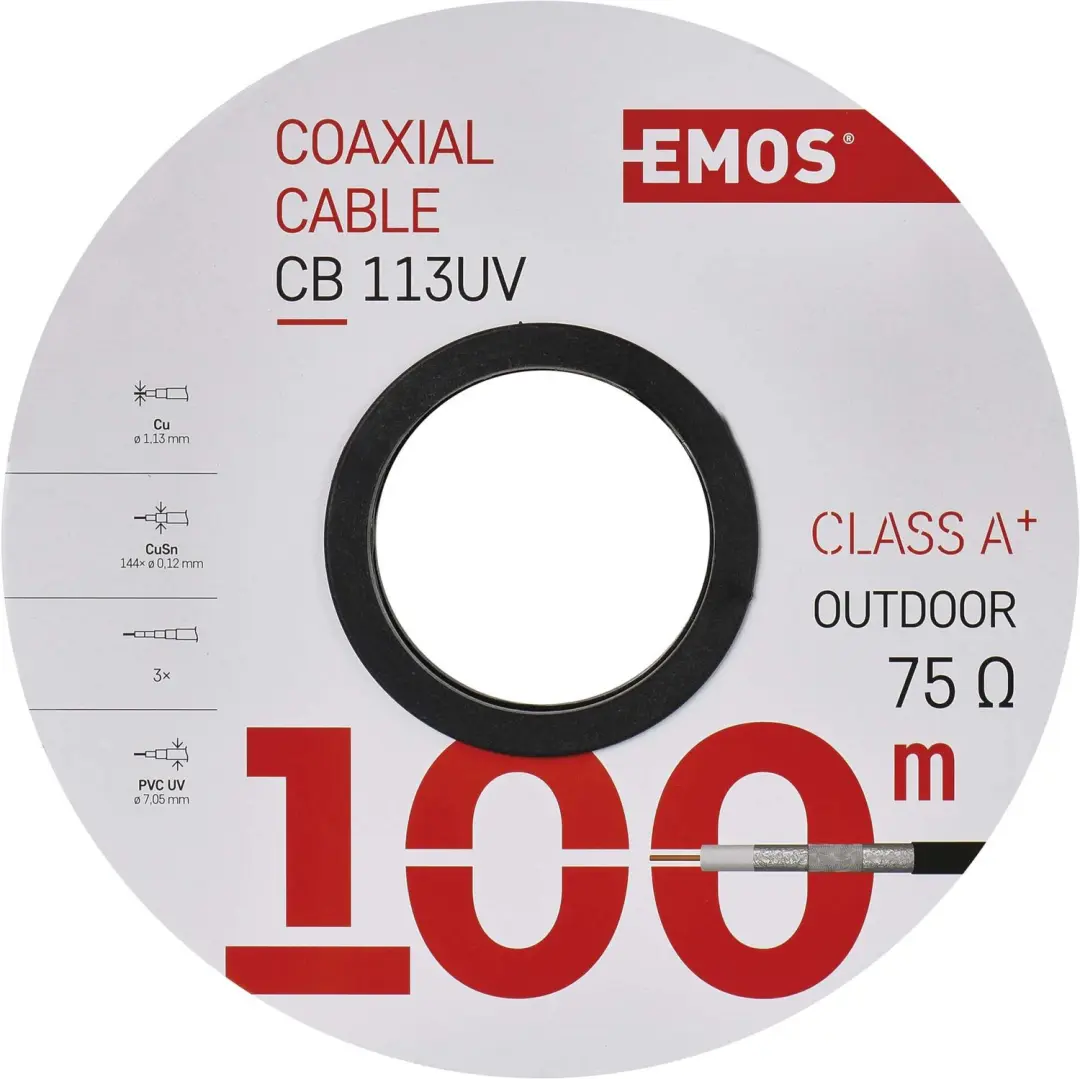

• verpakkingswijze - lengte: 100 m
• verpakkingswijze - spoeltype: papieren spoel
• verpakkingswijze - aangeduid per meter: 1–100
