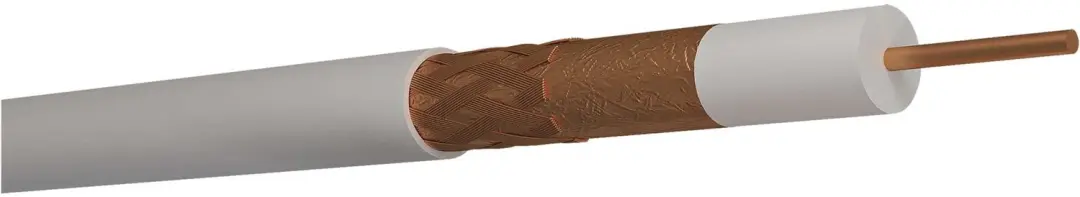

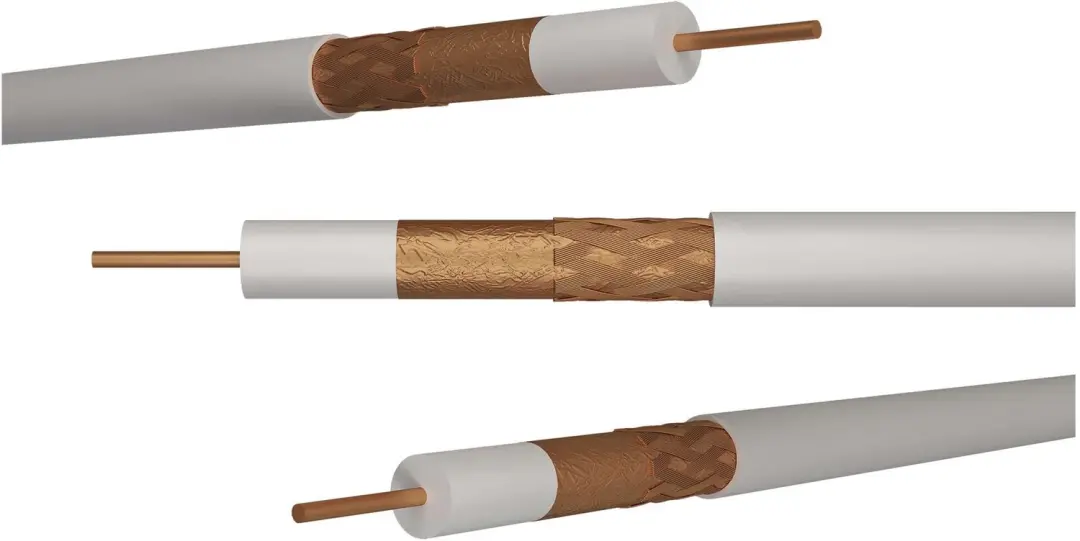

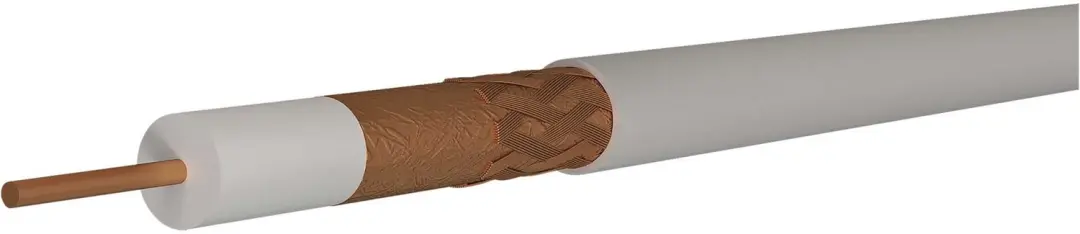

- Universele kabel voor kortere kabelgeleidingen en antennekabelgeleidingen, kabeltype CB125
- dubbele afscherming ter vermindering van elektromagnetische storingen, afschermingsgraad 77 dB, weerstand 75 Ohm
- binnengeleider: materiaal koper, doorsnede 1 mm
- afscherming: CCA (met koper bekleed aluminium), doorsnede 64 × 0,12 mm²
- Kabelmantel: materiaal PVC, diameter 6,8 mm, kleur wit
- diëlektricum FPE 4,8 mm
div>
• type coaxkabel: CB125
• impedantie: Vijfenzeventig ohm
• beoogd gebruik: interne bekabeling, universele kabel
• materiaal van de binnenste geleider: koper (Cu)
• diameter van de binnenste geleider: 1,00 mm
• type diëlektricum, diameter: FPE 4,8 mm
• aantal afschermingen: 2
• afscherming I. folie: CCA/PES
• afschermingsmateriaal: met koper bekleed aluminium (CCA)
• aantal afschermingsdraden: 64 × 0,12 mm
• diameter van de afscherming: 64 × 0,12 mm²
• afdekking van de afscherming: 40 %
• diameter van de kabelmantel: 6,8 mm
• materiaal van de kabelmantel: PVC (HD 624)
• kleur van de kabelmantel: wit
• capaciteit (pF/m): 54
• verkortingsfactor: 0,83
• max. demping bij 20 °C (dB/100 m) 10 MHz: 2,28
• max. demping bij 20 °C (dB/100 m) 100 MHz: 7,1
• max. demping bij 20 °C (dB/100 m) 450 MHz: 14,4
• max. verlies bij 20 °C (dB/100 m) 650 MHz: 17,6
• max. verlies bij 20 °C (dB/100 m) 860 MHz: 20,6
• max. demping bij 20 °C (dB/100 m) 1 000 MHz: 21,3
• max. demping bij 20 °C (dB/100 m) 2 000 MHz: 31,5
• min. reflectieverzwakking bij 20 °C (dB) 300–600 MHz: 23
• min. reflectiedemping bij 20 °C (dB) 600–900 MHz: 20
• min. afschermingsdemping (dB) 10 ~ 800 MHz: 77
• PE = polyethyleen diëlektricum: FPE
• max. gelijkmatige weerstand bij 20 °C (Ohm/km) – binnenkern: 23,9
• max. gelijkmatige weerstand bij 20 °C, (Ohm/km) – buitenkern: 38,9
• isolatieweerstand tussen de aders bij 20 °C (MOhm/km): 500
• min. buigstraal enkelvoudig/meervoudig: 30/60 mm
• gewicht (kg/km): 40
• min. reflectiedemping bij 20 °C (dB) 10–300 MHz: 25
• opslagtemperatuur: -20 °C tot +75 °C
• montagetemperatuur: +5 °C tot +60 °C

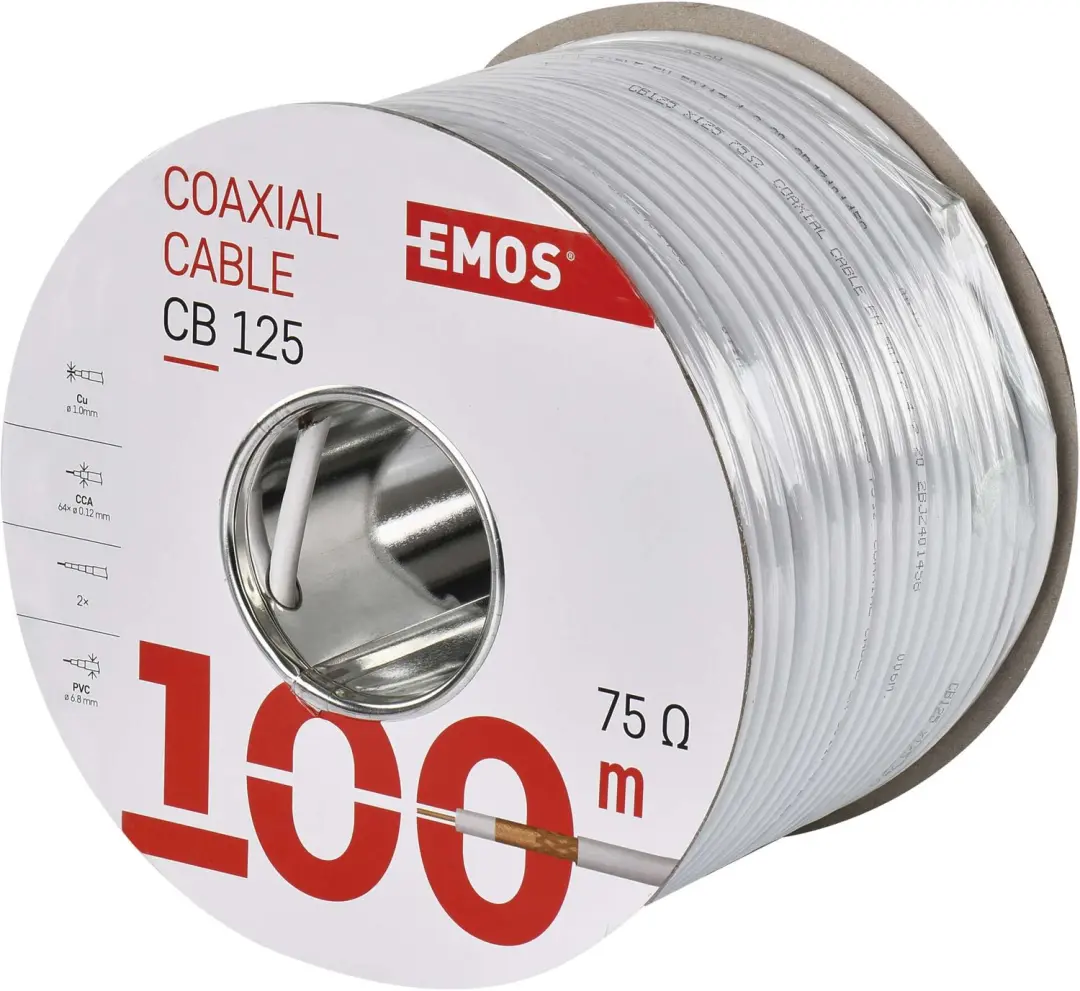

• verpakkingswijze - lengte: 100 m
• verpakkingswijze - spoeltype: papieren spoel
• verpakkingswijze - aangeduid per meter: 1–100 m
• aanbevolen soorten connectoren - F-connectoren (persverbinding): *K7220
• aanbevolen soorten connectoren - F-schroefconnectoren: *K7331
• FPE = schuimdielektricum
• brandreactieklasse: En dus
• gevaarlijke stoffen: geen
• verkoopverpakking: 100 m, spoel
