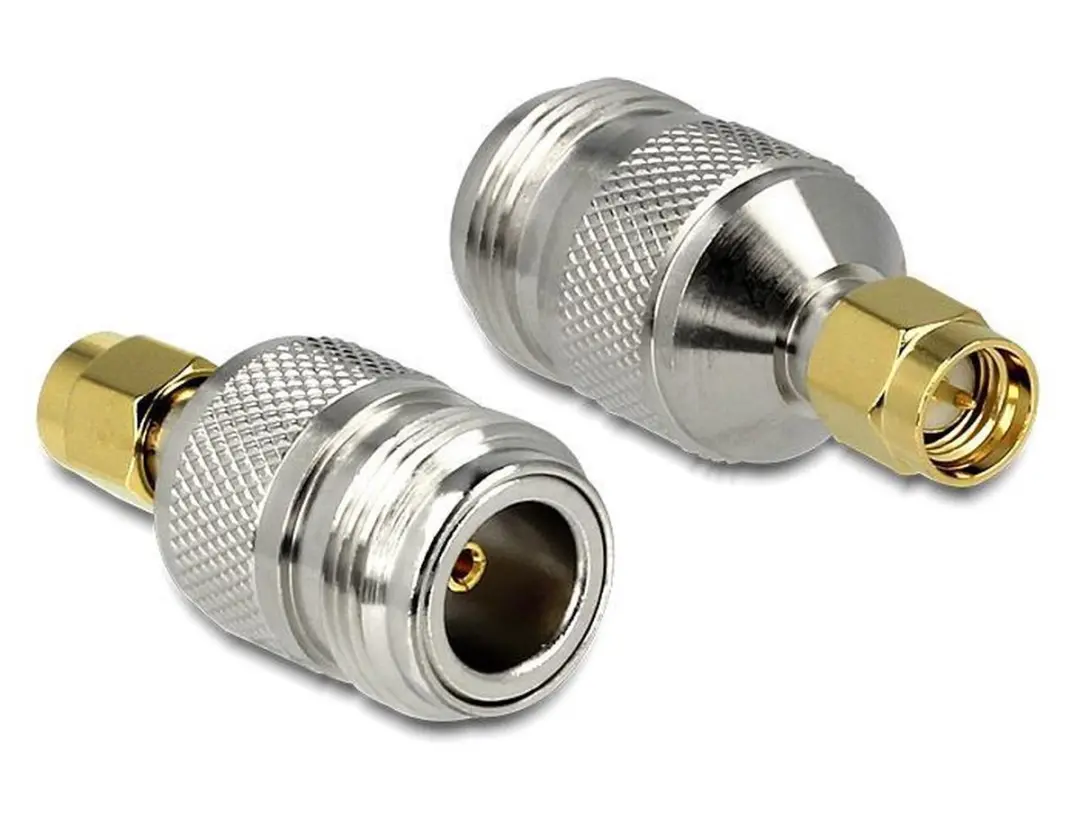

N (v) - SMA (m) adapter - 50 OhmDeze 50 Ohm adapter kunt u gebruiken om een apparaat of kabel met SMA aansluiting te verbinden met een apparaat of kabel met N connector. SMA antenne aansluitingen vindt u op antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes. De N antenne connectoren komt u tegen bij (professionele) (buiten)antennes.N connectorDe N connector is een voor militaire toepassingen ontworpen schroefbare weerbestendige middelgrote RF-connector die gebruikt wordt om coax kabels aan te sluiten. De N connector volgt de MIL-C-39012 standaard, vastgesteld door het Amerikaanse leger. Een N connector is er in 50 Ohm en 75 Ohm, al komt de 50 Ohm versie vandaag de dag het meeste voor. Bij hobbyisten wordt deze 50 Ohm versie gebruikt voor LAN antennesystemen (2,4 GHz of 5 GHz) en amateur radio systemen (UHF band).SMA connectorDe SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm. Omgekeerde polariteit SMA connectorenNaast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
