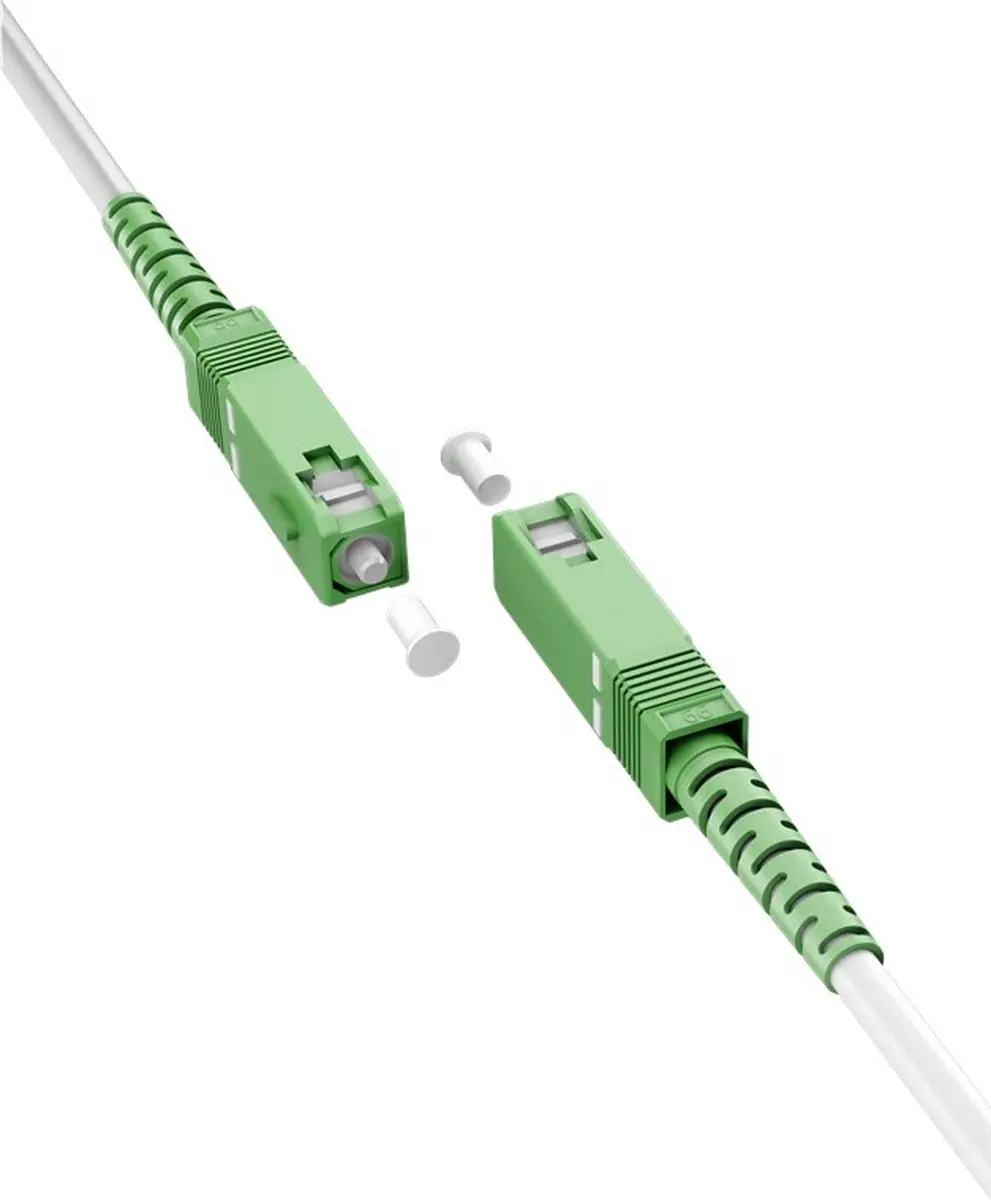

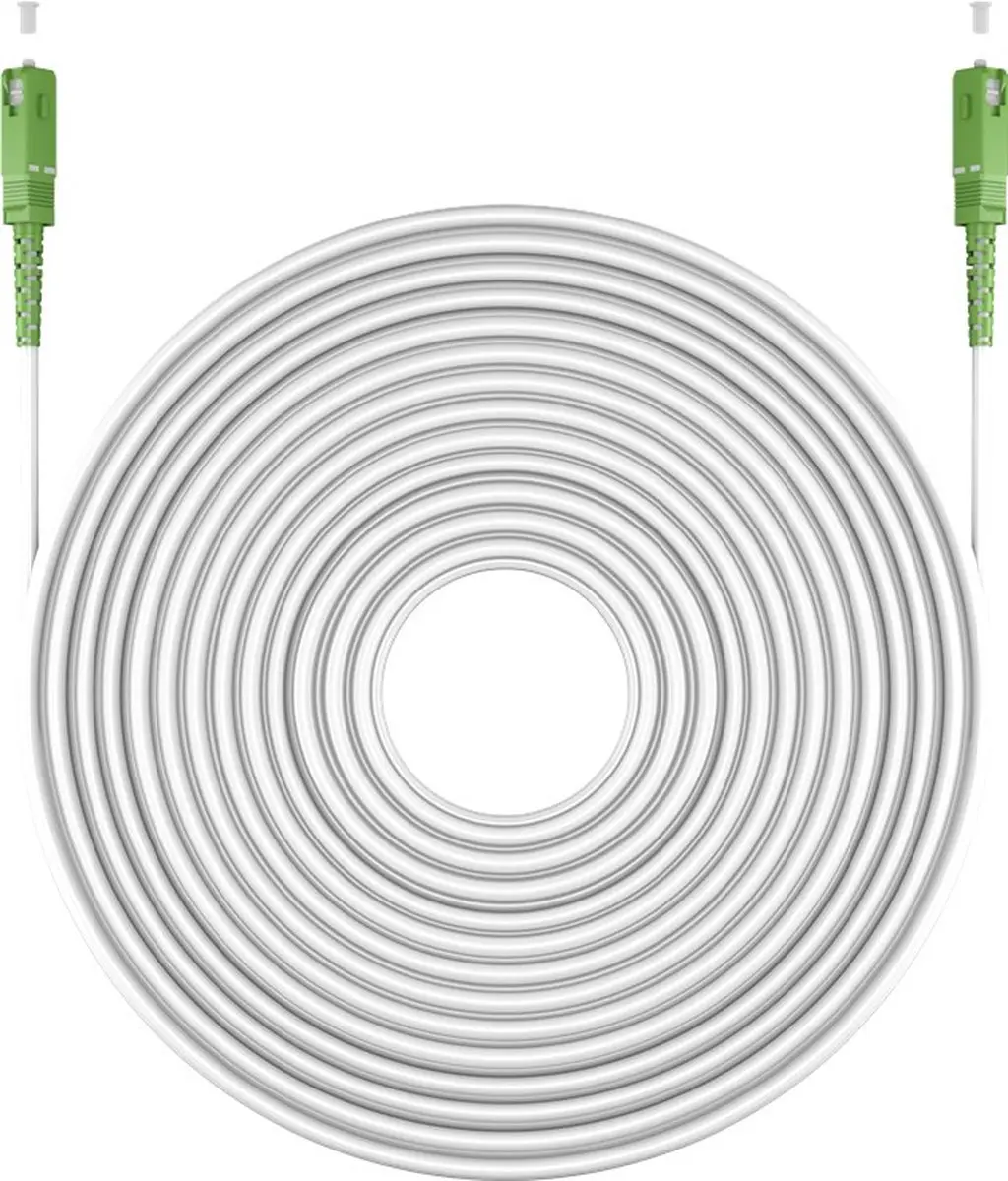

Gebruik deze kabel in netwerkomgevingen waarbij een optische verbinding nodig is. De kabel is voorzien van Subscriber-connectoren (SC-connectoren) in APC uitvoering.
Kenmerken
- FTTH (Fiber To The Home) kabel waarmee u het abonnee overname punt (AOP) kunt verbinden met uw glasvezelmodem
- hoogste kwaliteit kabel met klasse A (Grade A) vezel
- om de optische vezels te splijten is gebruik gemaakt van laser precisie technologie (laser precision cleaving)
- Angled Physical Contact (APC) gepolijste connector: voor de beste prestaties
Specificaties
- connectoren: SC/APC 8° Simplex (mannelijk) - SC/APC 8° Simplex (mannelijk)
- uitvoering: simplex kabel
- versie: Single Mode OS2 kabel
- fiber: 9/125 µm
- fibertype: G657.A2
- buigradius: 30 mm
- bedrijfstemperatuur: -40 °C - +85 °C
- diameter kabel: 3 mm
- halogeenvrij (LSZH): ja
- conform: RoHS, CE, IEC 60754 2, IEC 60332 1, IEC 61034 en ITU T G.657
- kleur: wit
- garantie: 2 jaar
Let op!
Kijk nooit in een op apparatuur aangesloten optical fiber kabel, bijvoorbeeld om te kijken of er licht uit komt. Het laser licht kan uw netvlies ernstig beschadigen.
UPC en APC
De meeste optical fiber kabels zijn UPC gepolijst. UPC staat voor Ultra Physical Contact. Met de komst van FTTX (Fiber To The X), passief open netwerk (PON) en golflengteverdeling multiplexing (WDM) is er behoefte aan connectoren die minder gevoelig zijn voor retourverlies. De APC connector, wat staat voor Angled Physical Connector, is een connector met betere optische prestaties. Het belangrijkste verschil tussen UPC en APC connectoren is het vezeluiteinde. Een UPC-connector is gepolijst zonder hoek en een APC-connector heeft een vezeluiteinde dat gepolijst is onder een hoek van 8 graden. Bij een UPC-connector wordt geflecteerd licht rechtstreeks teruggekaatst naar de lichtbron. Het schuine eindvlak van een APC-connector zorgt er voor dat geflecteerd licht onder een hoek van 8 graden reflecteert. Dit realiseert een hoger retourverlies, waarbij geldt dat hoe hoger retourverlies, hoe beter de prestaties zijn van de koppeling. Een UPC-connector is over het algemeen blauw, terwijl een APC-connector te herkennen is aan de groene kleur. Wanneer uw toepassing een hoge precisie optische-vezelsignalering vereist is een kabel met APC gepolijste connectoren de beste keuze. Minder gevoelige digitale systemen presteren even goed met UPC gepolijste connectoren.
FTTx (Fiber To The X)
Fiber To The X is een generieke term voor de verschillende typen glasvezelaansluitingen. De verschillende FTTX technieken zijn Fiber To The Node (of Neighborhood) (FTTN), Fiber To The Cabinet (FTTCab), Fiber To The Curb of Kerb (FTTC of FTTK), Fiber To The Building (FTTB), Fiber To The Home (FTTH) en Fiber To The Office (FTTO). Deze kabel is dankzij de APC gepolijste connector uitermate geschikt voor toepassing bij FTTH. Zo kan deze kabel gebruikt worden om het abonnee overname punt (AOP), het punt waar uw provider (bijvoorbeeld KPN) glasvezel uw woning binnenbrengt, te verbinden met uw glasvezelmodem. Het abonnee overname punt wordt ook wel Termination Point (TP) genoemd en een glasvezelmodem wordt ook wel Optical Modem of Optical Network Terminal (ONT) genoemd.
De verschillende OM en OS-fibers
Bij de reguliere netwerkkabels met RJ45 connectoren spreken we over categorieën (CAT5, CAT6 etc), bij optical fiber patch kabels heeft de kabel een OM- of OS-specificatie. OM staat voor 'Optical Multi Mode' en OS staat voor 'Optical Singlemode'. Glasvezel heeft op langere lengtes, net als koperen kabels, ook beperkingen. De OM- en OS-glasvezelsoorten vertellen u over welke lengte u welke snelheid kunt halen. De afstanden zijn point-to-point afstanden, hou er rekening mee dat elke overgang of koppeling signaalverlies tot gevolg heeft. Hierdoor neemt de maximaal te halen afstand af.
OS2 (9/125µm)
OS2 is een Single Mode optische vezel die wordt gebruikt voor het overbruggen van grote afstanden. Waar zo rond 2005 gigabit snelheden gehaald werden bij afstanden tot 80 km, kunnen state-of-the-art optische systemen nu tot wel honderden kilometers overbruggen.
LSZH (low smoke zero halogen)
Low smoke zero halogen kan in het Nederlands aangeduid worden als halogeenvrij of nul-halogeen. Dit is een aanduiding op materialen die de eigenschap moeten hebben om bij doorbranding weinig giftige gassen vrij te geven, alsook weinig rook te ontwikkelen. Behalve het directe gevaar voor mens, dier en milieu kunnen giftige gassen ook elektronica aantasten. De gevolgen hiervan kunnen zelfs in een later stadium mogelijke storingen veroorzaken. Door halogeenvrije materialen toe te passen kunnen deze gevaren aanzienlijk worden gereduceerd.
