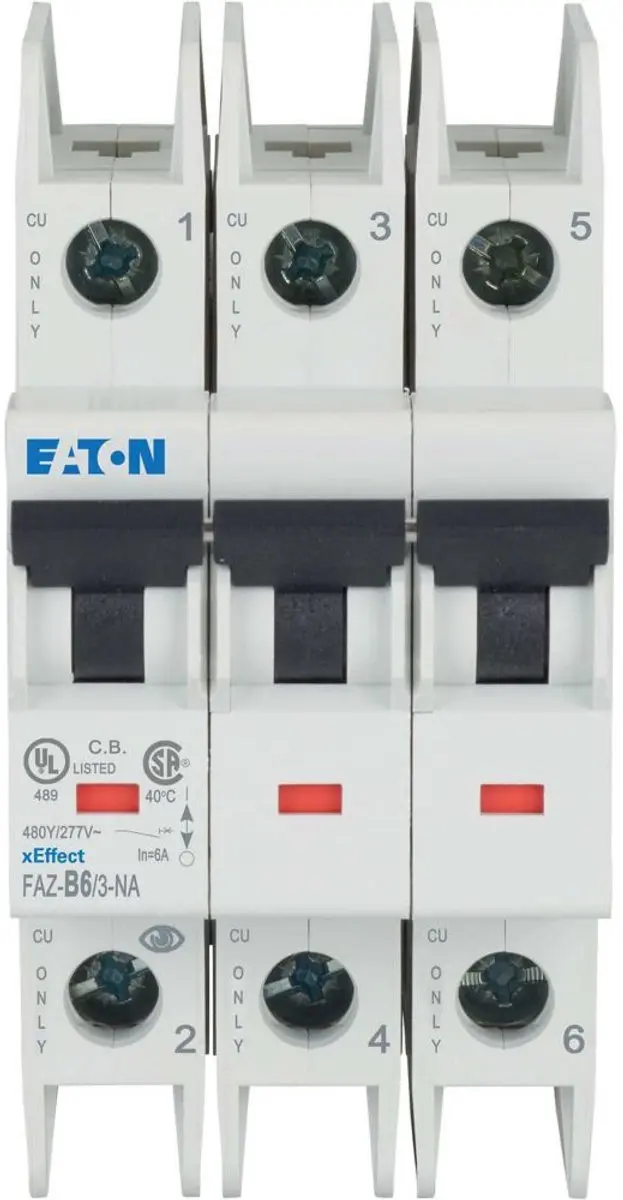

De Eaton Leidingbeveiligingsschakelaar (MCB) met modelnummer FAZ-B6/3-NA beschermt installaties tegen overbelasting en kortsluiting. Deze 3-polige schakelaar heeft een nominale stroom van 6 A en is geschikt voor wisselspanning (AC) van 415 V bij 50 Hz.
Deze schakelaar heeft een uitschakelkarakteristiek B, wat betekent dat hij snel uitschakelt bij stroompieken tussen 3 en 5 keer de nominale stroom. De inbouwdiepte is 70,5 mm, en de breedte bedraagt 3 verdeeleenheden (13,5 mm per eenheid).
Technische specificaties:
- Berekende isolatiespanning: 440 V
- Energiebegrenzingsklasse: 3
- Overspanningscategorie: 3
- Vervuilingsgraad: 2
- Vermogensverlies: 5,4 W
De schakelaar is niet geschikt voor inbouwmontage (wordt gemonteerd op DIN-rail) en heeft geen meeschakelende nulleider. Geschikt voor massieve en meeraderige geleiders tot 1 mm². De temperatuurbereik tijdens gebruik ligt tussen -25 °C en +40 °C.
Extra functies zijn mogelijk, zoals hulpcontacten of signaalkontakten. De nominale stootspanningsvastheid bedraagt 4 kV, en het schakelvermogen volgens IEC 60947-2 is 15 kA bij zowel 230 V als 400 V.
