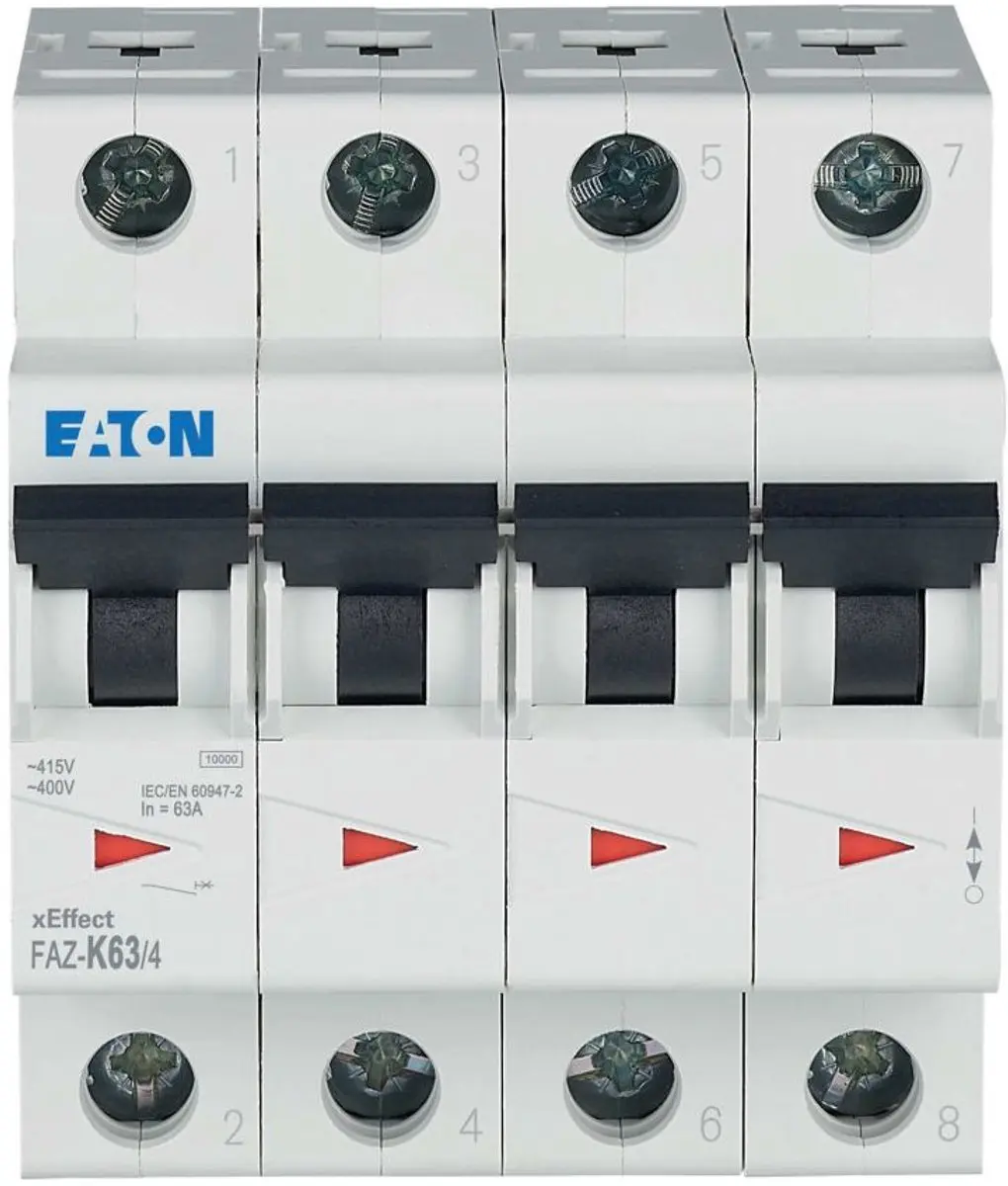

De Eaton Vermogenschakelaar (MCB), type FAZ-K63/4 is een 63 A, 4-polige aardlekschakelaar met karakteristiek K, bedoeld voor wisselstroom (AC) netwerken. Het apparaat heeft een inbouwdiepte van 70,5 mm en is geschikt voor een nominale spanning van 400 V bij een frequentie van 50 Hz.
De MCB biedt een uitschakelkarakteristiek K, wat betekent dat hij geschikt is voor belastingen met hoge inschakelstromen, zoals motoren of transformatoren. De energiebegrenzingsklasse 3 en overspanningscategorie 3 maken hem robuust tegen piekspanningen. De isolatiespanning Ui bedraagt 440 V, en de vervuilingsgraad is 2, wat zorgt voor betrouwbare prestaties in normale omstandigheden.
Met een breedte van 4 verdeeleenheden en een vermogensverlies van 15 W is deze schakelaar compact en energiezuinig. Het apparaat heeft een beschermingsgraad IP20 en ondersteunt zowel massieve als meeraderige geleiders met een doorsnede van 1 mm². De schakelaar is niet geschikt voor inbouwmontage en kan bij omgevingstemperaturen tussen -25 °C en de nominale waarde functioneren.
De nominale stootspanningsvastheid Uimp bedraagt 4 kV, wat zorgt voor extra veiligheid tegen spanningspieken. Het berekende schakelvermogen Icu volgens IEC 60947-2 is 10 kA bij zowel 230 V als 400 V, terwijl het schakelvermogen Icn volgens EN 60898 bij deze spanningen 0 kA is. De schakelaar heeft een meeschakelende nulleider en biedt ruimte voor extra inrichtingen.
