- Uitvoering: Overspanningsafleider, laagspanning, zonder telecommunicatiecontact, lekstroomvrij, overspanningsbeveiliging, TN-C-S, TN-S
- Diepte: 91 mm
- Hoogte: 90 mm
- Breedte: 72 mm
- Nettogewicht: 672 g
- Opslagtemperatuur: 40 °C...85 °C
- Omgevingstemperatuur: …85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Uitvoering: zonder telecommunicatiecontact
Lekstroomvrij
Overspanningsbeveiliging - Bouwvorm: Installatiebehuizing; 4 TE
Insta IP20 - Brandbaarheidsclassificatie volgens UL 94: V-0
- Inbouwhoogte: ≤ 2000 m
- Kleur: oranje
zwart - Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
- Draagrail: TS 35
- Vervuilingsgraad: 2
- Overspanningscategorie: IV
- Lekstroom Imax (8/20µs) Ader-PE: 65 kA
- Afleidstroom In (8/20µs) ader-PE: 25 kA
- Afzekering: Geen zekering vereist ≤ 315 A gG
- Vereistenklasse volgens EN 61643-11: T1
T2 - Vereistenklasse volgens IEC 61643-11: Type I
Type II - Reactietijd / terugvaltijd: <100 ns
- Bliksemteststroom Iimp(10/350 µs) (L-PE): 25 kA
- Energetische coördinatie (≤10 m): Type I
Type II
Type III - Volgstroomonderbrekingsvermogen Ifi: 50 kA
- Frequentiebereik, max.: 60 Hz
- Frequentiebereik, min.: 50 Hz
- Opmerking vervolgstroombegrenzing: Niet-activering van een 16 A gG zekering tot prosp. 50 kAeff
- Hoogste continue spanning, Uc (AC): 275 V
- Geïntegreerde voorzekering: Nee
- Kortsluitvastheid ISCCR: 50 kA
- Lekstroom bij Un: 1 µA
- Meldcontact: Nee
- Nominale spanning (AC): 230 V
- Netvorm: TN-C-S
TN-S - Netspanning: 230 V / 400 V
- Aantal polen: 4
- Aardleiderstroom IPE: 1 µA
- Beschermingsniveau Up bij IN (L/N-PE): ≤ 1,5 kV
- Tijdelijke overspanning - TOV: 442 V
- Striplengte: 18 mm
- Leeraansluittechniek: Schroefaansluiting
- Striplengte nominale aansluiting: 18 mm
- Aandraaimoment, min.: 3 Nm
- Aanhaalmoment, max.: 4,5 Nm
- Klembereik, nominale aansluiting: 16 mm²
- Klembereik, min.: 1,5 mm²
- Leidingaansluitdoorsnede, massief, min.: 2,5 mm²
- Leidingaansluitdoorsnede, massief, max.: 35 mm²
- Leidersaansluitdoorsnede, fijndradig, min.: 2,5 mm²
- Leiterdoorsnede, fijndradig, max.: 25 mm²
- Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 2,5 mm²
- Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 35 mm²
- Aansluitdoorsnede geleider, meeraderig, min.: 2,5 mm²
- Leiterdoorsnede, meerdradig, max.: 35 mm²
- Aantal polen: 4
- Kleur: oranje
zwart
- Fabrikant: Weidmüller
- Artikelnummer: 2726780000
- Aantal polen: 4
- Uitvoering: Overspanningsafleider, laagspanning, zonder telecommunicatiecontact, lekstroomvrij, overspanningsbeveiliging, TN-C-S, TN-S
- Diepte: 91 mm
- Hoogte: 90 mm
- Breedte: 72 mm
- Nettogewicht: 672 g
- Opslagtemperatuur: 40 °C...85 °C
- Omgevingstemperatuur: …85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Uitvoering: zonder telecommunicatiecontact
Lekstroomvrij
Overspanningsbeveiliging - Bouwvorm: Installatiebehuizing; 4 TE
Insta IP20 - Brandbaarheidsclassificatie volgens UL 94: V-0
Optische statusweergave

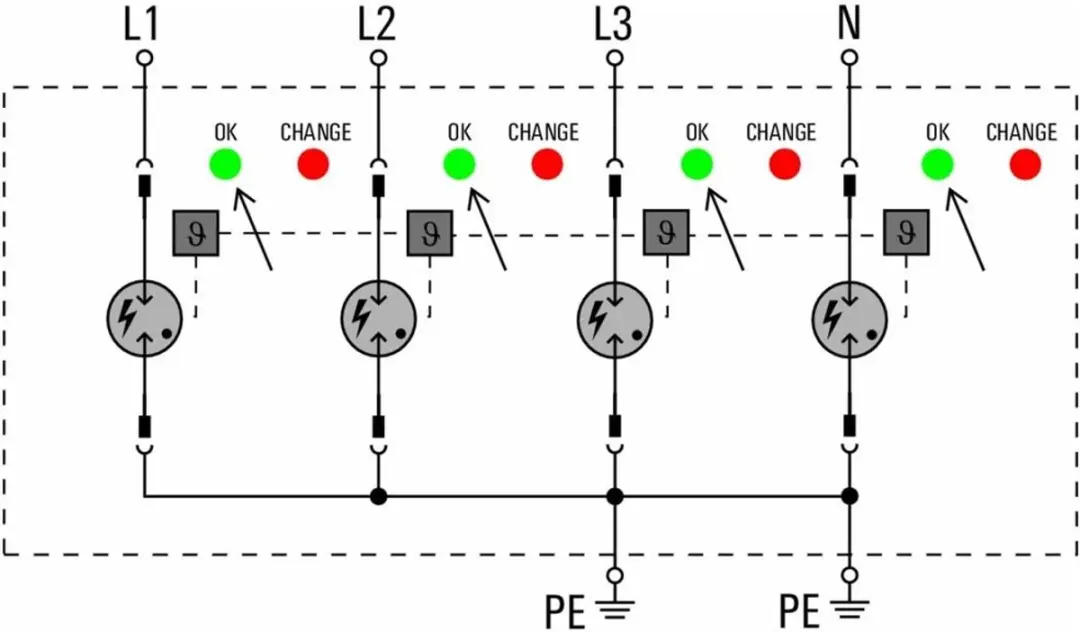

25 kA – VARITECTOR PU AC I S-Line Leckstromfrei
De innovatieve gasafleidertechnologie van onze VARITECTOR PU AC S-Line maakt een bijzonder ruimtebesparend ontwerp mogelijk met slechts 18 mm boubreedte per pool. Voor uitstekende overspanningsbeveiliging met slank design en een aantrekkelijke prijs-kwaliteitverhouding.
- Smalste steekbare Type I afleider met 25 kA afleidvermogen
- Krachtig – Zekeringvrij bedrijf tot 315 A mogelijk
- De energetische coördinatie als type I, II en III maakt een betrouwbare bescherming mogelijk
