- Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, eenfasig, TN
- Diepte: 80 mm
- Hoogte: 45 mm
- Breedte: 36 mm
- Nettogewicht: 198 g
- Opslagtemperatuur: 40 °C...85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Uitvoering: Overspanningsbeveiliging
- Bouwvorm: Installatiebehuizing; 2 TE
- Brandbaarheidsclassificatie volgens UL 94: V-0
- Inbouwhoogte: ≤ 2000 m
- Kleur: oranje
- Geschikt voor: Voorinstallatie (lekstroomvrij)

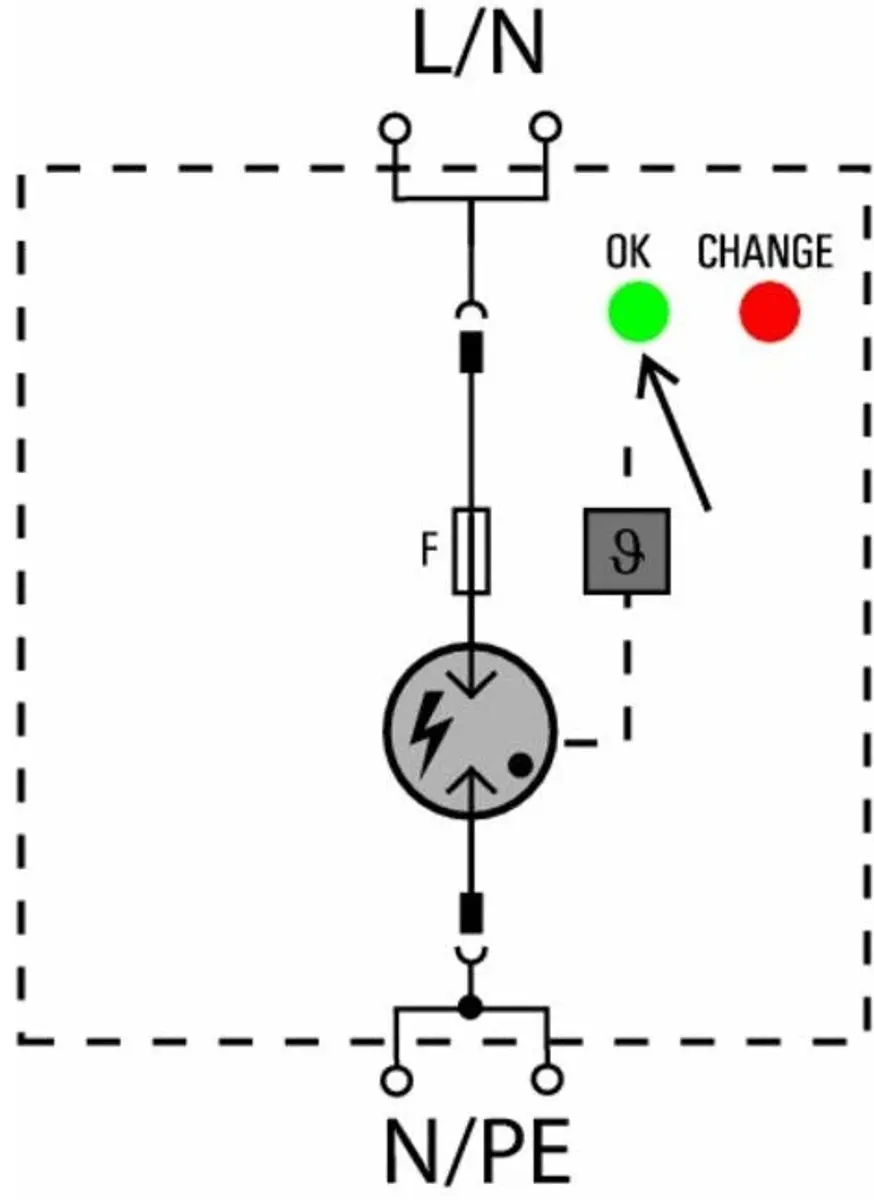

- Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
- Lekstroom Imax (8/20µs) Ader-PE: 65 kA
- Afleidstroom In (8/20µs) ader-PE: 25 kA
- Vereistenklasse volgens EN 61643-11: T1
T2 - Vereistenklasse volgens IEC 61643-11: Type I
Type II - Reactietijd / terugvaltijd: <100 ns
- Bliksemteststroom Iimp(10/350 µs) (L-PE): 25 kA
- Bliksemstroom, Iimp (10/350 µs) (N-PE): 25 kA
- Energetische coördinatie (≤10 m): Type I
Type II
Type III - Frequentiebereik, max.: 60 Hz
- Frequentiebereik, min.: 50 Hz
- Geschikt voor: Voorinstallatie (lekstroomvrij)
- Hoogste continue spanning, Uc (AC): 275 V
- Geïntegreerde voorzekering: Ja
- Kortsluitvastheid ISCCR: 75 kA
- Nominale spanning (AC): 240 V
- Netvorm: Enkelfasig
TN - Netspanning: 230 V / 400 V
- Aantal polen: 1
- Beschermingsniveau Up bij IN (L/N-PE): ≤ 1,5 kV
- Tijdelijke overspanning - TOV: 442 V
- Leeraansluittechniek: Steekaansluiting
- Leidingaansluitdoorsnede, massief, min.: 1,5 mm²
- Leidingaansluitdoorsnede, massief, max.: 35 mm²
- Leiterdoorsnede, fijndradig, max.: 25 mm²
- Aantal polen: 1
- Kleur: oranje
- Opmerkingen: Aanvullende tests voor kortsluitvastheid (Isccr) tot 100 kA zijn zonder certificering doorstaan.
- Fabrikant: Weidmüller
- Artikelnummer: 2859350000
- Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, eenfasig, TN
- Diepte: 80 mm
- Hoogte: 45 mm
- Breedte: 36 mm
- Nettogewicht: 198 g
- Opslagtemperatuur: 40 °C...85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Uitvoering: Overspanningsbeveiliging
- Bouwvorm: Installatiebehuizing; 2 TE
- Brandbaarheidsclassificatie volgens UL 94: V-0
- Inbouwhoogte: ≤ 2000 m
- Kleur: oranje
Vervangingsafleider
Technische gegevens
- Max. continue spanning Uc: 275 VAC
- Ontladingsstroom Iimp: 25 kA (L-N)
- Ontladingsstroom Iimp: 100 kA (N-PE)
- Beschermingsniveau Up: <1500 V
- Zeer lage lekstroom die een 16 A-zekering niet activeert
- Gelijktijdige bewaking van MOV en zekeringcomponent
- HAD-technologie (Homogenous Arc Distribution) zonder lekstroom
VARITECTOR PU AC I met geïntegreerde zekering
Zekeringvrije beveiliging Type I - Combineert bedrijfszekerheid en efficiëntie
De eisen aan de systeembeschikbaarheid in industriële bedrijven, gebouwen en energieopwekkingsinstallaties groeien. Een krachtige bliksem- en overspanningsbeveiliging vermijdt kostbare uitval en is in veel gebieden al verplicht.
De overspanningsbeveiligingsapparaten van de VPU-serie type I met 25 kA zijn ook in varianten met geïntegreerde voorzekering verkrijgbaar. Dit bespaart een extra voorzekering voor de SPD. De gecombineerde type I+II overspanningsbeveiligingsapparaten beschikken over een voorzekering per beschermingspad en zijn universeel in energieverdelingen toepasbaar. Voor de verschillende nettypen zijn toepassingsspecifieke productconfiguraties beschikbaar.
Uw voordelen op een blik
- Maximale bescherming. De overspanningsbeveiligingen met geïntegreerde voorzekering bieden optimale bescherming voor energietoevoer dankzij 25 kA nominale afleidstroom en zekeringbewaking.
- Geringe bedradingskosten. De dimensionering vindt onafhankelijk van de hoofdzekeringswaarde plaats, zodat ook boven 315 A geen extra voorzekering nodig is. Daardoor kunnen de bedradingskosten bij alle energieverdelingen worden geminimaliseerd.
- Compact ontwerp. De modules hebben een breedte van slechts 35,6 mm per beveiligingspad en kunnen in de kleinste ruimte worden gebruikt. Ze zijn bovendien eenvoudig insteekbaar en daardoor bijzonder onderhoudsvriendelijk.
