- Uitvoering: Overspanningsbeveiliging, laagspanning, TN-C
- Diepte: 106,9 mm
- Hoogte: 244,5 mm
- Breedte: 36 mm
- Nettogewicht: 441 g
- Opslagtemperatuur: 40 °C...85 °C
- Omgevingstemperatuur: 40 °C…85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Striplengte: 10 mm
- Aanhaalmoment max.: 0,4 Nm
- Leidingaansluitdoorsnede, massief, max.: 1,5 mm²
- Leidingaansluitdoorsnede, massief, min.: 0,25 mm²
- Uitvoering: Overspanningsbeveiliging
Laagspanning - Bouwvorm: Inbouwbehuizing; 2 TE
Insta IP20 - Inbouwhoogte: ≤ 4000 m
- Kleur: zwart
oranje - Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
- Draagrail: Verzamelrail
- Vervuilingsgraad: 2
- Overspanningscategorie: III
- Afleidstroom (Type III): 3 kA
- Lekstroom Imax (8/20µs) Ader-PE: 50 kA
- Afleidstroom In (8/20µs) ader-PE: 20 kA
- Afzekering: Geen zekering vereist ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr - Vereistenklasse volgens EN 61643-11: T2
T3 - Vereistenklasse volgens IEC 61643-11: Type II
Type III - Reactietijd / terugvaltijd: ≤ 25 ns
- Energetische coördinatie (≤10 m): Type I
Type II
Type III - Volgstroomonderbrekingsvermogen Ifi: geen rekening te houden met netvolgstroom
- Frequentiebereik, max.: 60 Hz
- Frequentiebereik, min.: 50 Hz
- Hoogste continue spanning, Uc (AC): 300 V
- Geïntegreerde voorzekering: Nee
- Gecombineerde schok UOC: 6 kV
- Kortsluitvastheid ISCCR: 25 kA
- Lekstroom bij Un: 0,5 mA
- Meldcontact: 250 V 1A 1CO
- Nominale spanning (AC): 230 V
- Netvorm: TN-C
- Netspanning: 230 V / 400 V
- Aantal polen: 3
- Beschermingsniveau Up bij IN (L/N-PE): ≤ 1,5 kV
- Tijdelijke overspanning - TOV: 337 V
- Striplengte: 18 mm
- Leeraansluittechniek: Schroefaansluiting
- Striplengte nominale aansluiting: 18 mm
- Aandraaimoment, min.: 2 Nm
- Aanhaalmoment, max.: 4,5 Nm
- Klembereik, nominale aansluiting: 6 mm²
- Klembereik, min.: 6 mm²
- Leidingaansluitdoorsnede, massief, min.: 6 mm²
- Leidingaansluitdoorsnede, massief, max.: 35 mm²
- Leidersaansluitdoorsnede, fijndradig, min.: 6 mm²
- Leiterdoorsnede, fijndradig, max.: 25 mm²
- Aansluitdoorsnede geleider, meeraderig, min.: 6 mm²
- Leiterdoorsnede, meerdradig, max.: 35 mm²
- Aantal polen: 3
- Kleur: zwart
oranje
- Fabrikant: Weidmüller
- Artikelnummer: 3115320000
- Aantal polen: 3
- Uitvoering: Overspanningsbeveiliging, laagspanning, TN-C
- Diepte: 106,9 mm
- Hoogte: 244,5 mm
- Breedte: 36 mm
- Nettogewicht: 441 g
- Opslagtemperatuur: 40 °C...85 °C
- Omgevingstemperatuur: 40 °C…85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Striplengte: 10 mm
- Aanhaalmoment max.: 0,4 Nm
- Leidingaansluitdoorsnede, massief, max.: 1,5 mm²
VPU AC II BS60
VPU AC TYPE II BS60 met geïntegreerde zekering
VARITECTOR PU AC BS60 - Overspanningsbeveiliging voor 60mm verzamelrails
Snelle en eenvoudige installatie van de overspanningsbeveiliging
Om de systeembeschikbaarheid in gebouwen, industriële bedrijven en energieopwekkingsinstallaties te waarborgen, is een krachtige bliksem- en overspanningsbeveiliging van doorslaggevend belang. De componenten beschermen de steeds gevoeliger wordende infrastructuren tegen kostbare uitval.

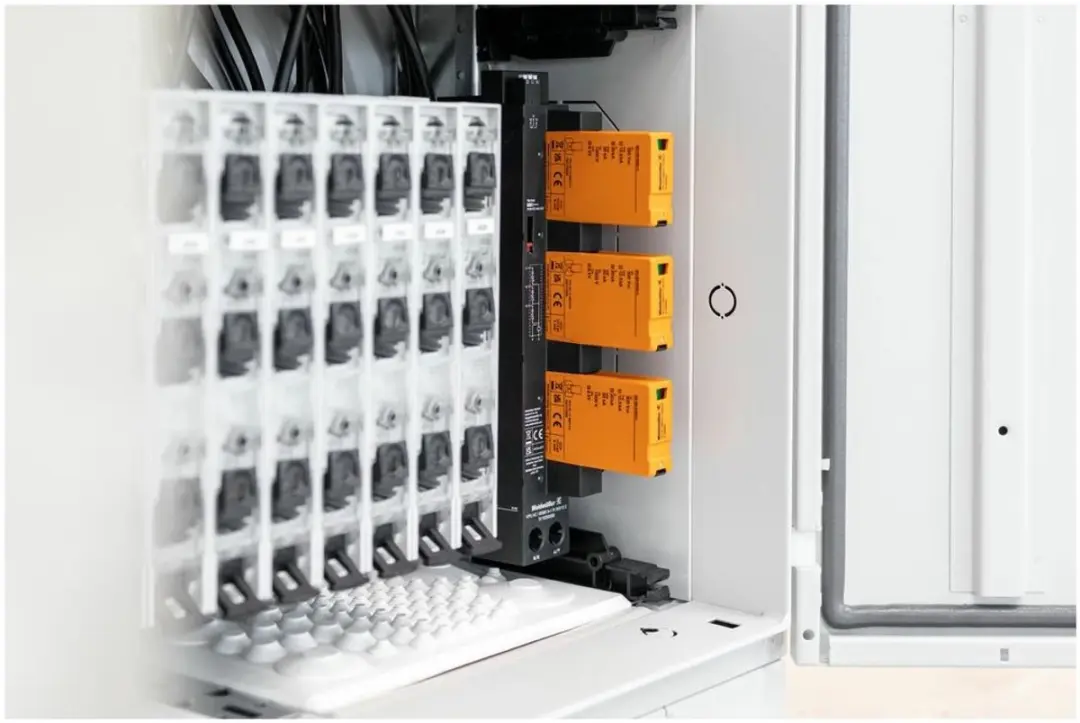

De VARITECTOR PU AC BS60 beschermt betrouwbaar elektronische componenten en apparaten in grotere verdeelkasten. Hij wordt zonder gereedschap op 60 mm verzamelrailsystemen geklikt en biedt geteste bliksem- en overspanningsbeveiliging conform IEC/EN 61643-11. De insteekbare apparaten van de types I + II + III en II + III zijn geschikt voor TN-C-, TN-S- en TT-netvormen. Varianten met geïntegreerde zekering of zonder lekstroom bieden maximale flexibiliteit.
Uw voordelen op een blik
- Ruimtebesparende constructie. De VPU AC BS60 wordt zonder gereedschap op de 60 mm verzamelrail geklikt en is met slechts 36 mm inbouwbreedte uiterst compact.
- **Flexibele inzet.** Voor de gangbare netvormen TN-C, TN-S en TT zijn zowel type I- als type II-afleiders beschikbaar.
- **Betrouwbare bescherming.** De overspanningsbeveiliging verbetert het spanningsniveau en biedt optimale elektrische bescherming voor de installatie.
