De ADS1015 12-bits ADC is een 4-kanaals analoog-naar-digitaalomzetter met programmeerbare versterker (PGA), ideaal voor microcontrollers zonder ingebouwde ADC of als vervanging voor een minder nauwkeurige oplossing. De chip meet signalen met een resolutie van 12 bits bij een snelheid van 3300 samples per seconde via I2C communicatie.
Je kunt de ADS1015 instellen voor 4 enkelvoudige ingangen of 2 differentiële kanalen. De programmeerbare versterker (tot x16) versterkt zwakke signalen, zodat ze binnen het meetbereik vallen. De chip werkt op een voedingsspanning tussen 2V en 5V en ondersteunt zowel logica als voeding binnen dit bereik.

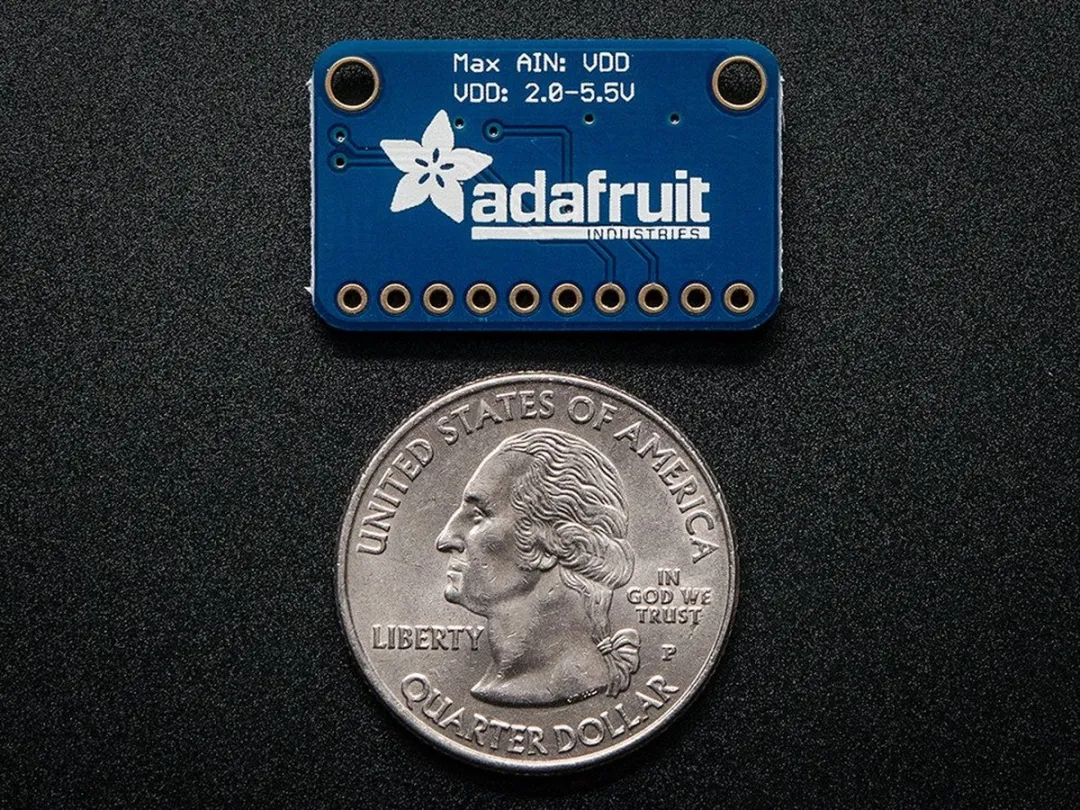

Op het breakoutboard zitten ferrieten om ruis op de AVDD en AGND te minimaliseren. Via I2C kun je het I2C-adres wijzigen (vier opties mogelijk), waardoor je maximaal 4 ADS1015-chips op één bus kunt aansluiten. Dit levert in totaal 16 enkelvoudige ingangen op.
