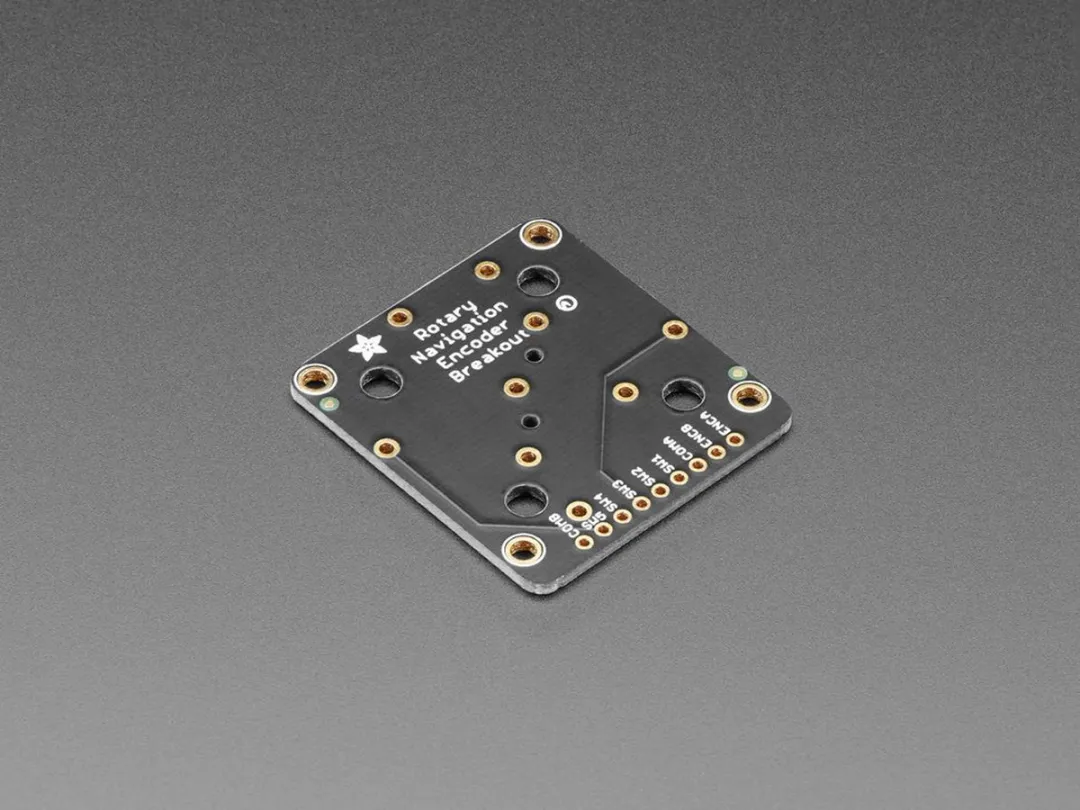

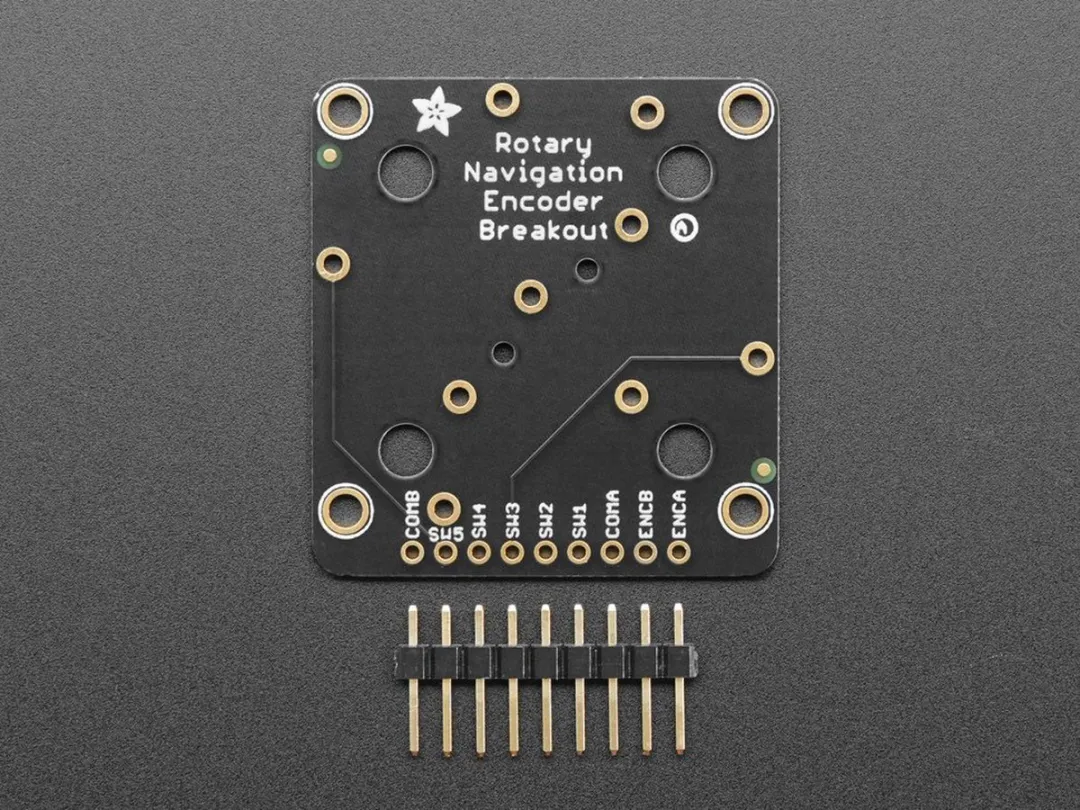

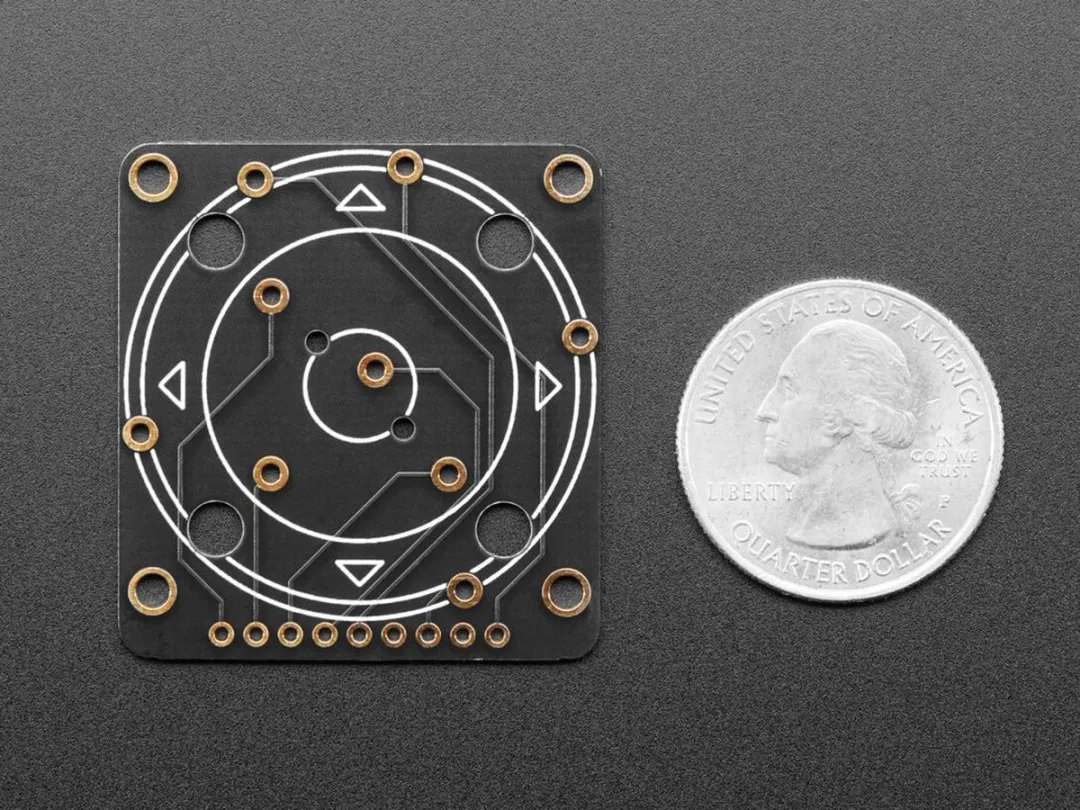

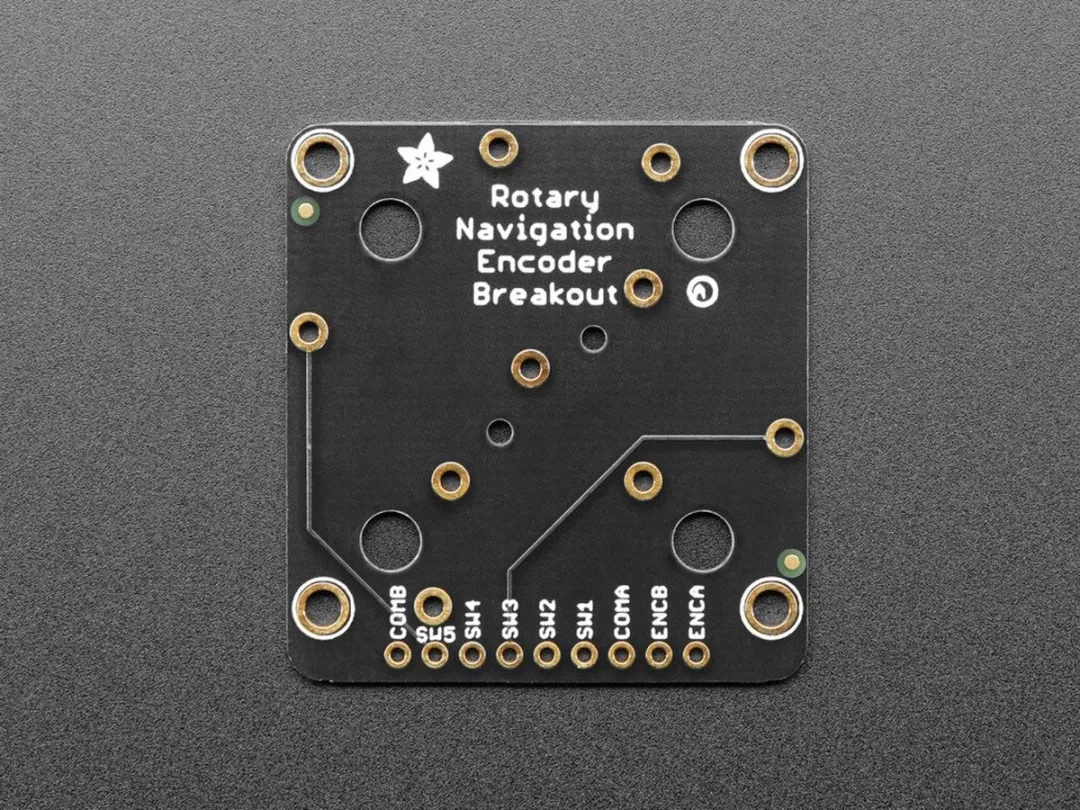

De ANO Rotary Navigation Encoder Breakout PCB is een printplaatje speciaal ontworpen voor de ANO roterende encoder. Het board zet de ongebruikelijke pinout van de encoder om naar een simpele header-strip, waardoor je het makkelijk op een breadboard kunt aansluiten. De print bevat zelf geen pull-up of pull-down weerstanden en de encoder moet je zelf solderen op de printplaat.
Je hebt in totaal 7 GPIO-pinnen nodig: 5 voor de knoppen en 2 voor de rotatiesignalen van de encoder. Daarnaast zijn er twee COM-pinnen die je kunt instellen op aarde of VCC, meestal wordt aarde gebruikt. De interne pull-ups van je microcontroller kun je dan benutten voor de knoppen en encoder. De printplaat zelf heeft geen extra componenten, dus je hebt een microcontroller nodig met de juiste software-ondersteuning voor roterende encoders.
Let op: de ANO-encoder zelf zit niet inbegrepen bij deze breakout PCB. Kies zelf een geschikte encoder uit de beschikbare opties.
