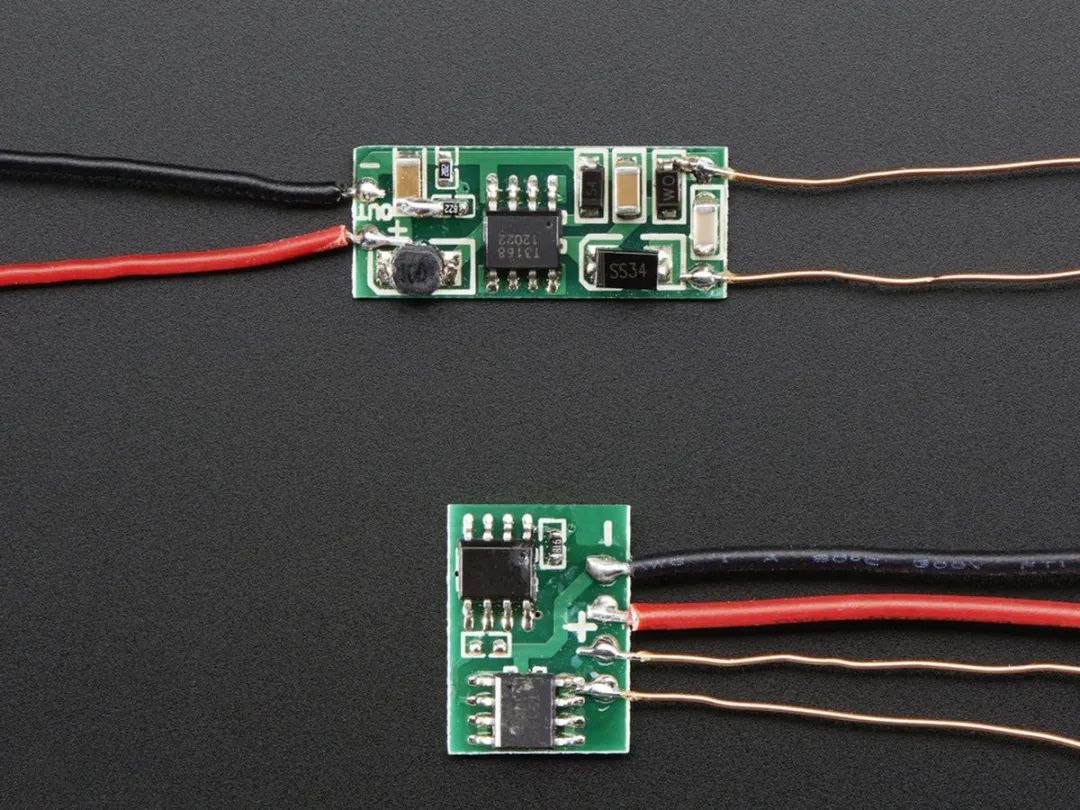

Dit inductieve opladerset (Adafruit 1459) bestaat uit twee onderdelen: een zenderbord en een ontvangerbord. Het zenderbord zet een 9V-12V DC ingang om in een wisselstroom die via een spoel wordt verzonden. De ontvangerbord pikt dit signaal op via een tweede spoel en zet het terug naar 3,3V DC om je apparaat van stroom te voorzien.
Inductief opladen werkt zonder directe kabels: zoals bij een elektrische tandenborstel. De afstand tussen de spoelen bepaalt hoeveel stroom je kunt trekken. Bij een afstand van 2-3 mm levert het 500 mA, bij 7 mm zo’n 100-200 mA en bij 12,5 mm nog steeds 10 mA. Tussen de spoelen mag elk niet-magnetisch materiaal zitten zoals lucht, plastic of hout – dit beïnvloedt de prestaties niet.
Het ontwerp is eenvoudig en geschikt voor projecten met laag stroomverbruik. Houd er rekening mee dat de efficiëntie laag ligt: bij een uitgang van 3,3V 500mA verbruikt de ingang ongeveer 150mA als de spoelen dichtbij staan. Zelfs zonder actieve lading trekt het zenderbord altijd zo’n 70 mA. De spoelen moeten zo goed mogelijk op één lijn liggen voor optimale krachtoverdracht.

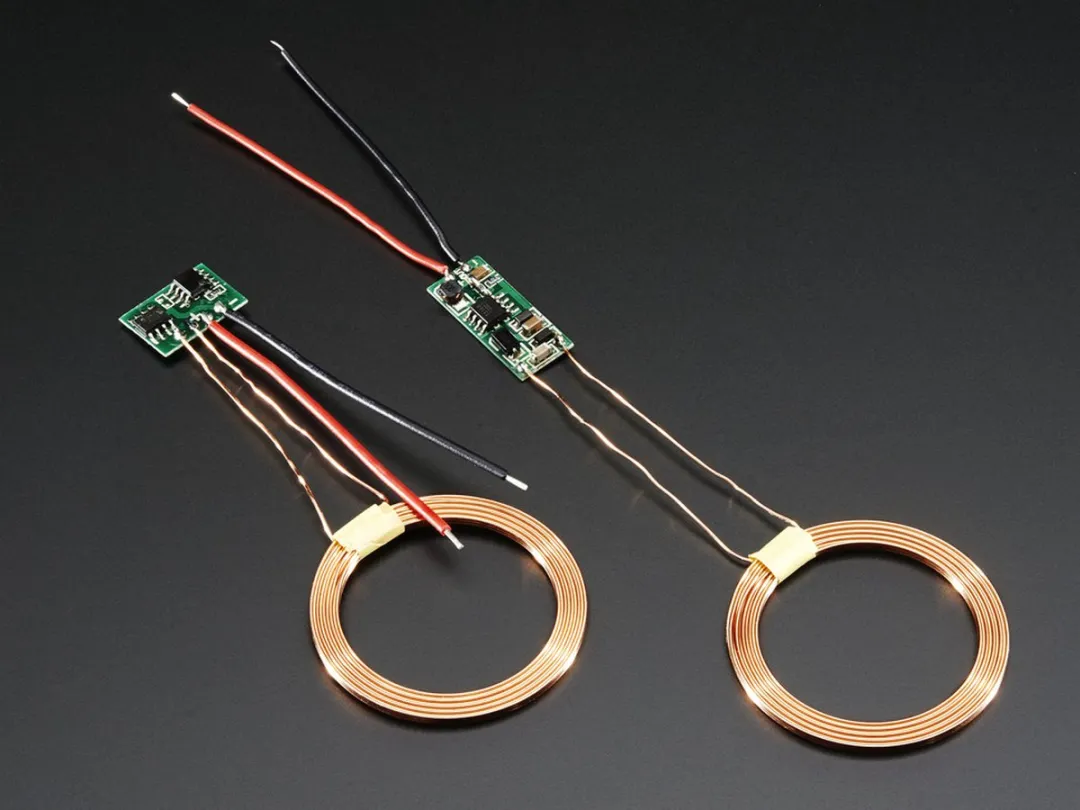

De modules zijn compact: de ontvanger weegt 5,5 gram, de zender 5,7 gram. De diameter van elke spoel is 38 mm. Het ontwerp maakt het mogelijk om de uitgangsspanning aan te passen door weerstanden te vervangen, ideaal voor gevorderde gebruikers.
