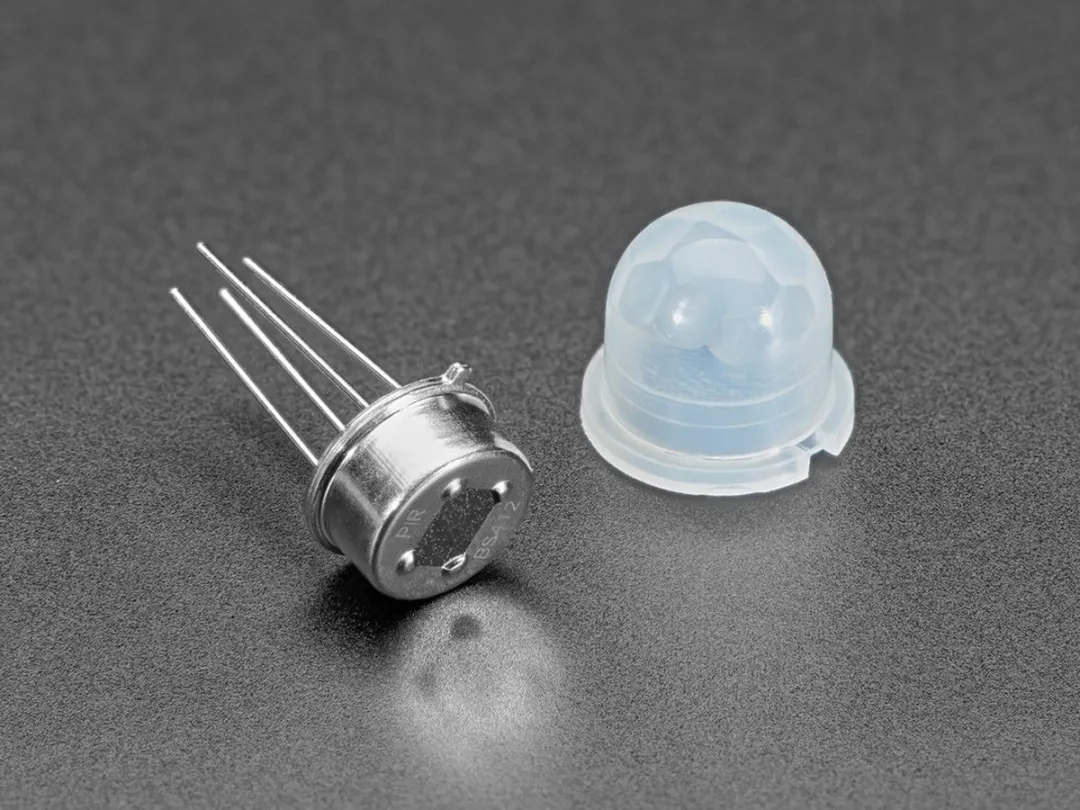

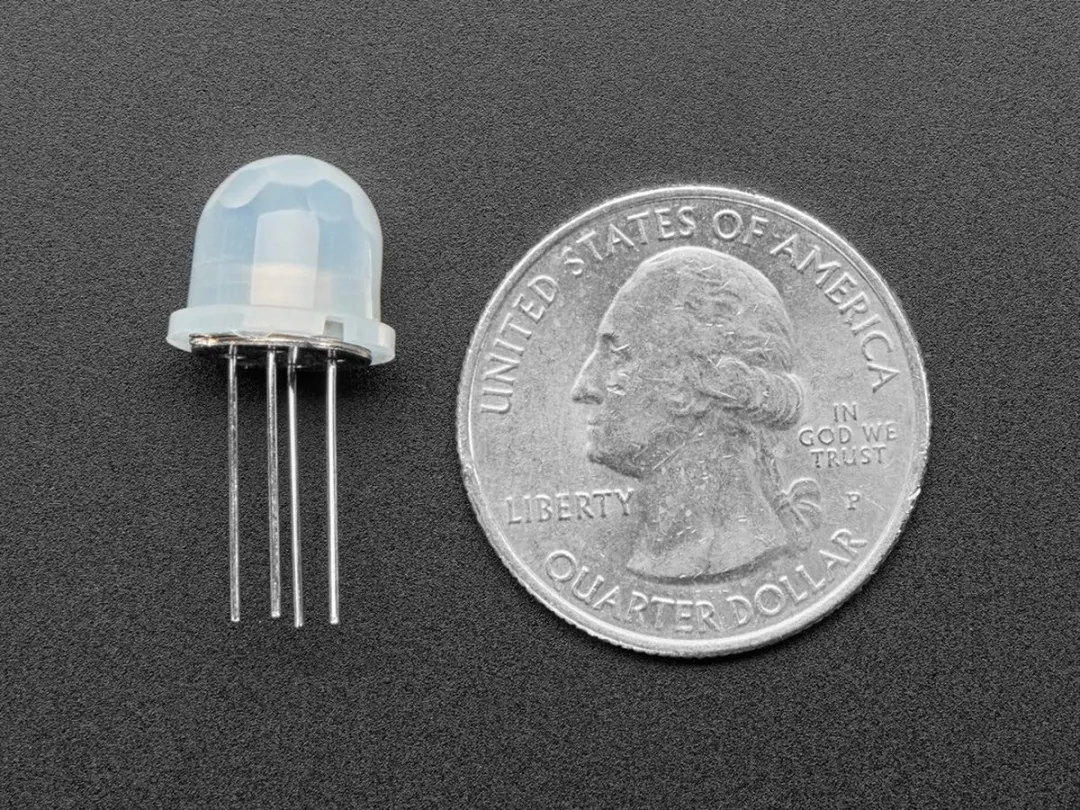

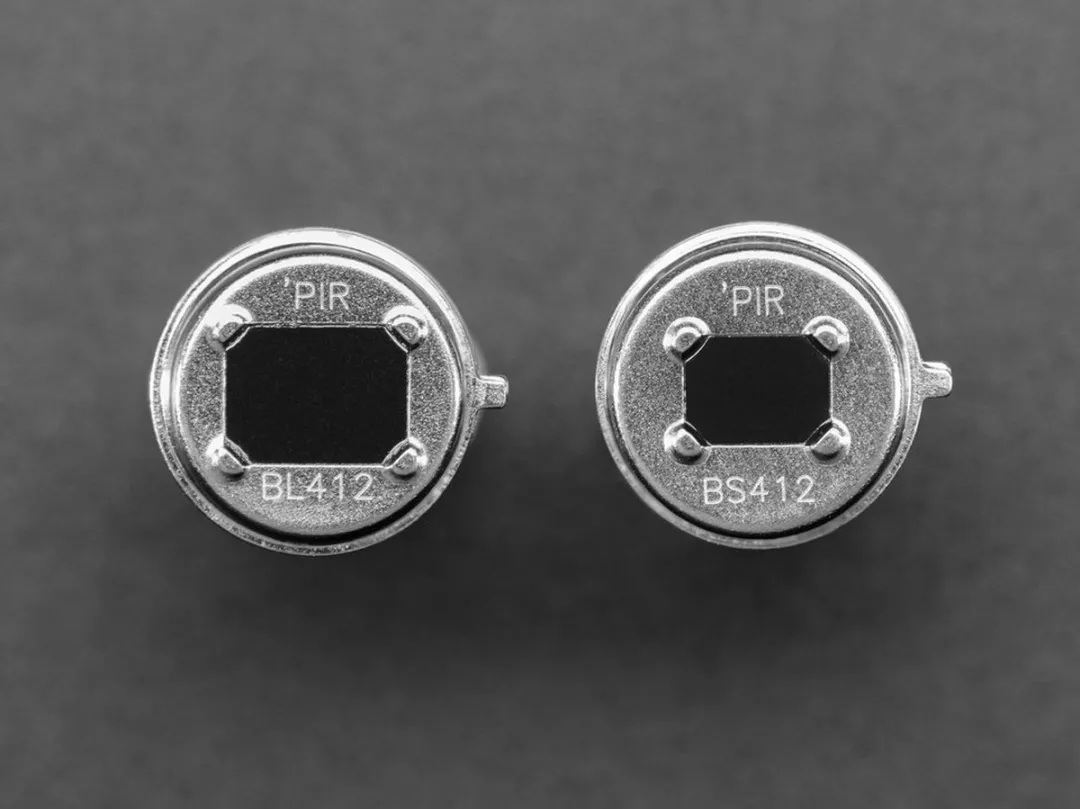

Deze Mini Basic PIR Sensor - BS412 (Adafruit 4666) detecteert beweging van mensen of huisdieren op ongeveer 5 meter afstand met een openingshoek van 120 graden. De sensor werkt op een 3,3V-voeding en is geschikt voor kleine, onopvallende projecten dankzij de compacte afmetingen.
Hij heeft drie aansluitpunten: aarde, voeding (3,3V) en een digitale uitgang voor bewegingssignaal. Pin 2 kan met een weerstandsverdeler worden ingesteld op een vertragingstijd tussen 2 seconden en een uur. Let op: bij gebruik met een 5V-systeem (zoals Arduino) moet je de sensor via de 3V-regelaar voeden. De sensor reageert tussen de 3 en 8 meter, afhankelijk van de omgeving.
Voor de juiste aansluiting:
- Pin 1 = aarde
- Pin 2 = aarde (standaard 2 seconden vertraging)
- Pin 3 = 3,3V-voeding
- Pin 4 = digitale uitgang (bewegingssignaal).
Raadpleeg het datasheet op pagina 7 voor het aansluitdiagram en aanbevolen weerstandswaarden.
