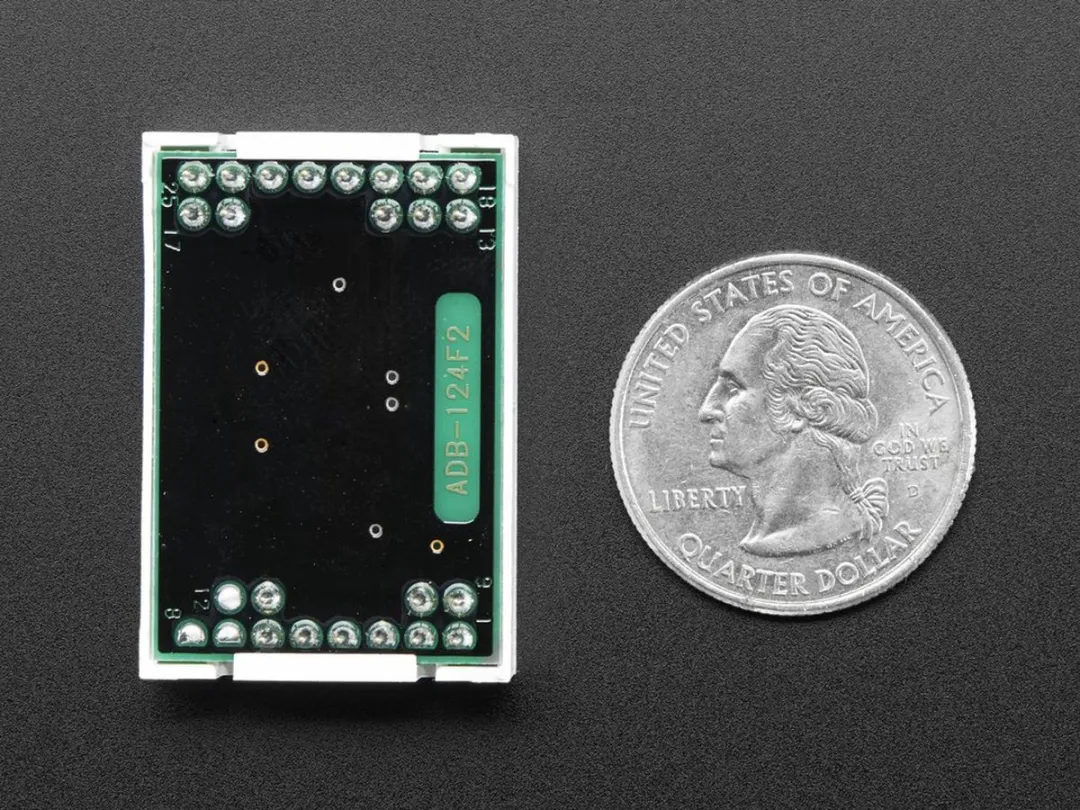

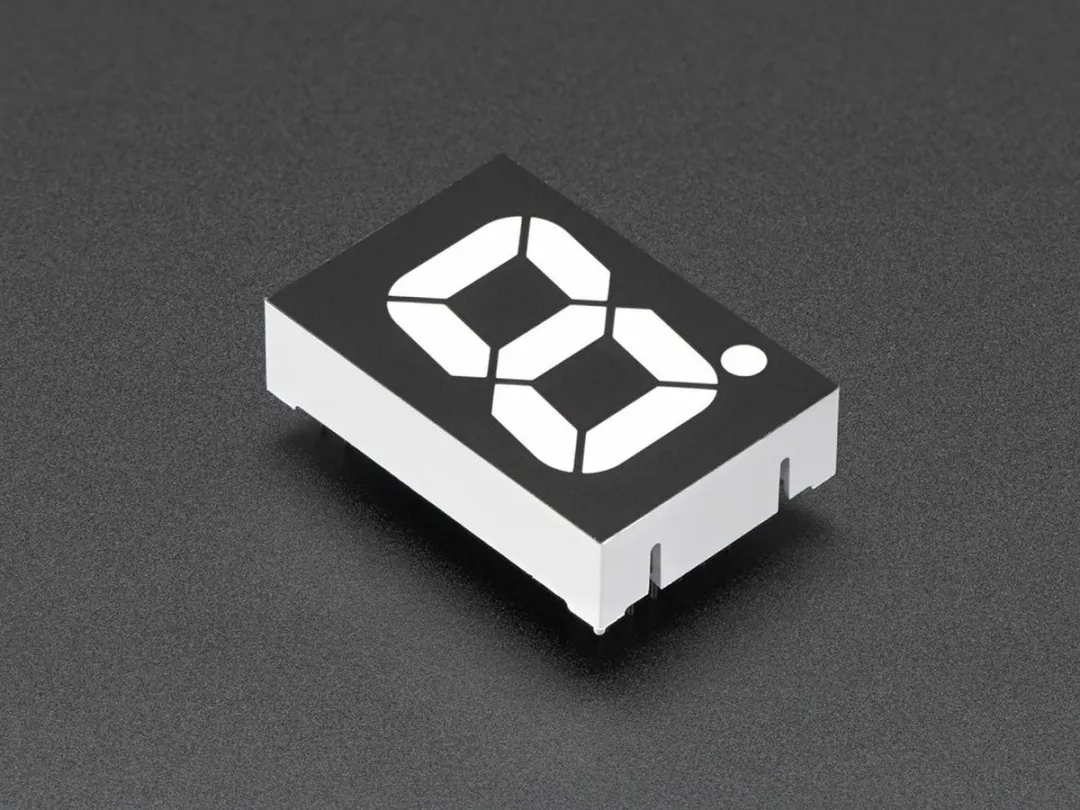

Deze RGB 7-segment display van Adafruit is een grote cijferweergave met individuele RGB-leds per segment. Elke segment bevat drie kleuren (rood, groen, blauw), waardoor je in totaal 21 adresserbare leds krijgt.
Het is een common anode display, wat betekent dat de anodes van alle segmenten met elkaar verbonden zijn. Je hebt daarom 21 aparte pinnen nodig voor de controle van de segmenten. Een praktische oplossing is het gebruik van drie 75HC595 schuifregisters (of vergelijkbaar), zodat je met een 3-pins SPI-interface 24 pinnen kunt aansturen.
Let op: de decimale punt is niet aangesloten en licht dus niet op. De datasheet geeft meer technische details zoals afmetingen, pinouts en helderheid.
