- Uitvoering: , Laagspanning, overspanningsbeveiliging, overspanningsbeveiliging I / II, TN-C
- Diepte: 65 mm
- Hoogte: 90 mm
- Breedte: 72 mm
- Nettogewicht: 390 g
- Opslagtemperatuur: 40 °C...85 °C
- Omgevingstemperatuur: …85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid bij bedrijfstemperatuur: 5...95 % rel. vochtigheid
- Vochtigheid: 5...95 % rel. vochtigheid
- Uitvoering: Laagspanning
Overspanningsbeveiliging
Overspanningsbeveiliging I / II - Bouwvorm: Installatiebehuizing; 4 TE
Insta IP20 - Brandbaarheidsclassificatie volgens UL 94: V-0
- Inbouwhoogte: ≤ 4000 m
- Kleur: zwart

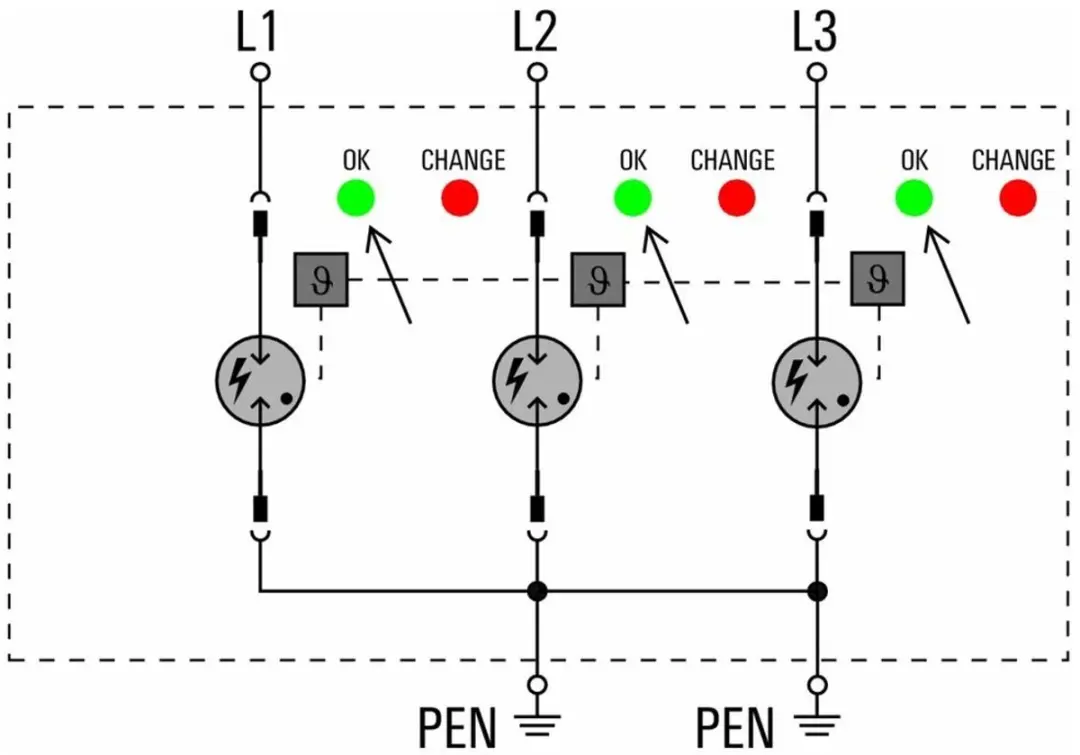

- Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
- Draagrail: TS 35
- Overspanningscategorie: I
III - Afleidstroom (Type III): 3 kA
- Lekstroom Imax (8/20µs) Ader-PE: 50 kA
- Afleidstroom Imax (8/20µs) N-PE: 100 kA
- Afleidstroom In (8/20µs) ader-PE: 20 kA
- Lekstroom In (8/20µs) N-PE: 50 kA
- Afzekering: Geen zekering nodig ≤ 160 A gG
- Vereistenklasse volgens EN 61643-11: T1
T2 - Vereistenklasse volgens IEC 61643-11: Type I
Type II - Reactietijd / terugvaltijd: <100 ns
- Bliksemteststroom Iimp(10/350 µs) (L-PE): 12,5 kA
- Energetische coördinatie (≤10 m): Type I
Type II
Type III - Volgstroomonderbrekingsvermogen Ifi: 25 kA
- Frequentiebereik, max.: 60 Hz
- Frequentiebereik, min.: 50 Hz
- Hoogste continue spanning, Uc (AC): 255 V
- Geïntegreerde voorzekering: Nee
- Gecombineerde schok UOC: 6 kV
- Kortsluitvastheid ISCCR: 25 kA
- Lekstroom bij Un: 0 µA
- Meldcontact: Nee
- Nominale spanning (AC): 230 V
- Netvorm: TN-C
- Aantal polen: 3
- Aardleiderstroom IPE: 5 µA
- Beschermingsniveau Up bij IN (L/N-PE): ≤ 1,5 kV
- Tijdelijke overspanning - TOV: 442 V
- Striplengte: 18 mm
- Leeraansluittechniek: Schroefaansluiting
- Aandraaimoment, min.: 3 Nm
- Aanhaalmoment, max.: 4,5 Nm
- Klembereik, nominale aansluiting: 16 mm²
- Klembereik, min.: 1,5 mm²
- Leidingaansluitdoorsnede, massief, min.: 1,5 mm²
- Leidingaansluitdoorsnede, massief, max.: 35 mm²
- Leidersaansluitdoorsnede, fijndradig, min.: 1,5 mm²
- Leiterdoorsnede, fijndradig, max.: 25 mm²
- Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 25 mm²
- Aansluitdoorsnede geleider, meeraderig, min.: 1,5 mm²
- Leiterdoorsnede, meerdradig, max.: 35 mm²
- Aantal polen: 3
- Kleur: zwart
- Fabrikant: Weidmüller
- Artikelnummer: 2976600000
- Aantal polen: 3
- Uitvoering: , Laagspanning, overspanningsbeveiliging, overspanningsbeveiliging I / II, TN-C
- Diepte: 65 mm
- Hoogte: 90 mm
- Breedte: 72 mm
- Nettogewicht: 390 g
- Opslagtemperatuur: 40 °C...85 °C
- Omgevingstemperatuur: …85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid bij bedrijfstemperatuur: 5...95 % rel. vochtigheid
- Vochtigheid: 5...95 % rel. vochtigheid
- Uitvoering: Laagspanning
Overspanningsbeveiliging
Overspanningsbeveiliging I / II - Bouwvorm: Installatiebehuizing; 4 TE
Insta IP20
12.5 kA LCF MB
Bliksem- en overspanningsbeveiliging type I + II - Hoge afleidstroom Iimp met 12,5 kA (10/350 µs)
- Laag beschermingsniveau Up van 1,5 kV
- Geschikt voor beschermingsklasse III en IV (LPL III/IV)
- Lekstroomvrije bouwserie voor gebruik in het voortellerbereik
- Getest volgens IEC 61643-11
- Varianten met en zonder afstandsbedieningsfunctie
12.5 kA – VARITECTOR PU AC I Lekstroomvrij / Monoblock
De gecombineerde bliksem- en overspanningsbeveiligingsapparaten van het type VARITECTOR PU AC Type I+II zijn lekstroomvrij en bijzonder compact. Ze kunnen in het voor- en natelertraject volgens VDE-AR-N 4100 worden ingezet. Alle apparaten zijn energetisch gecoördineerd en voldoen aan de vermogensklassen T1, T2 en T3 conform IEC/EN 61643-11 en VDE 0675-11 met een beschermingsniveau Up ≤ 1,5 kV. Voor de verschillende nettypes zijn toepassingsspecifieke productconfiguraties te kiezen.
- Gecombineerde type I+II afleider voor een breed toepassingsgebied
- Lekstroomvrij monoblok met 12,5 kA bliksemstootstroom Iimp
- Statusaanduiding en telecontact voor eenvoudig onderhoud
Bliksem- en overspanningsbeveiliging in energiesystemen
TYP I Bliksem- en overspanningsbeveiliging
Toekomstbestendige bescherming
Met VARITECTOR PU AC bieden wij een uitgebreid portfolio van bliksem- en overspanningsbeveiligingscomponenten voor de betrouwbare bescherming van energiesystemen en -installaties in de gebouw-, industrie- en procestoepassing. De krachtige type I bliksemstroomafleiders zijn beschikbaar voor de 35 mm DIN-rail, 40 mm- en 60 mm verzamelrailsystemen.
Uw voordelen op een blik
- Meer vermogen voor uw toepassing. Afhankelijk van de netvorm waarvoor de bliksembeveiliging nodig is, zijn 1- tot 4-polige overspanningsbeveiligingsmodules en 1+1 en 3+1 uitvoeringen beschikbaar.
- Compleet en aantrekkelijk productassortiment. Type I bliksem- en overspanningsbeveiligingsproducten zijn beschikbaar voor de netspanningen 230 V/400 V, 400 V/690 V en 950 V.
- Wereldwijd inzetbaar productassortiment. De afleiders zijn getest volgens IEC/EN 61643-11 en kunnen worden geïnstalleerd in installaties volgens IEC/EN 61643-12 of DIN EN 62305-4.
