- Uitvoering: Overspanningsafleider, laagspanning, TN-C-S, TN-S, TT, IT met N, IT zonder N
- Diepte: 70 mm
- Hoogte: 97 mm
- Breedte: 36 mm
- Nettogewicht: 285,5 g
- Omgevingstemperatuur: 40 °C…85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Bouwvorm: Inbouwbehuizing; 2 TE
Insta IP20 - Brandbaarheidsclassificatie volgens UL 94: V-0
- Inbouwhoogte: ≤ 2000 m
≤ 4000 m - Kleur: grijs
- Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
- Draagrail: TS 35
- Vervuilingsgraad: 2
- Overspanningscategorie: III
- Afleidstroom (Type III): 3 kA
- Lekstroom Imax (8/20µs) Ader-PE: 20 kA
- Afleidstroom Imax (8/20µs) N-PE: 40 kA
- Afleidstroom In (8/20µs) ader-PE: 10 kA
- Lekstroom In (8/20µs) N-PE: 20 kA
- Afzekering: Geen zekering nodig ≤ 100 A gG
- Vereistenklasse volgens EN 61643-11: T2
T3 - Vereistenklasse volgens IEC 61643-11: Type II
Type III - Reactietijd / terugvaltijd: ≤ 25 ns
- Energetische coördinatie (≤10 m): Type II
Type III - Frequentiebereik, max.: 60 Hz
- Frequentiebereik, min.: 50 Hz
- Hoogste continue spanning, Uc (AC): 440 V
- Hoogste continue spanning, Uc (N-PE): 255 V
- Geïntegreerde voorzekering: Nee
- Gecombineerde schok UOC: 6 kV
- Kortsluitvastheid ISCCR: 25 kA
- Meldcontact: Nee
- Nominale spanning (AC): 230 V
- Netvorm: TN-C-S
TN-S
TT
IT met N
IT zonder N - Aantal polen: 4
- Beschermingsniveau Up bij IN (L/N-PE): ≤ 1,7 kV
- Beschermingsniveau Up bij IN (N-PE): ≤ 1,5 kV
- Tijdelijke overspanning - TOV: 440 V
- Beveiligingsniveau Up bij IN (L-PE) (Type III): ≤1 kV
- Beveiligingsniveau Up bij IN (N-PE) (Type III): ≤1,4 kV
- Striplengte: 13 mm
- Aderaansluitdoorsnede PE, eendradig, max.: 35 mm²
- Draadaansluitdoorsnede PE, meeraderig, max.: 35 mm²
- Leeraansluittechniek: Schroefaansluiting
- Striplengte nominale aansluiting: 13 mm
- Aandraaimoment, min.: 1,2 Nm
- Aanhaalmoment, max.: 2 Nm
- Klembereik, nominale aansluiting: 10 mm²
- Klembereik, min.: 2,5 mm²
- Leidingaansluitdoorsnede, massief, min.: 2,5 mm²
- Leidingaansluitdoorsnede, massief, max.: 10 mm²
- Leidersaansluitdoorsnede, fijndradig, min.: 2,5 mm²
- Leiterdoorsnede, fijndradig, max.: 25 mm²
- Aansluitdoorsnede geleider, meeraderig, min.: 2,5 mm²
- Leiterdoorsnede, meerdradig, max.: 10 mm²
- Aantal polen: 4
- Kleur: grijs
- Fabrikant: Weidmüller
- Artikelnummer: 2908520000
- Aantal polen: 4
- Uitvoering: Overspanningsafleider, laagspanning, TN-C-S, TN-S, TT, IT met N, IT zonder N
- Diepte: 70 mm
- Hoogte: 97 mm
- Breedte: 36 mm
- Nettogewicht: 285,5 g
- Omgevingstemperatuur: 40 °C…85 °C
- Bedrijfstemperatuur: 40 °C...85 °C
- Vochtigheid: 5...95 % rel. vochtigheid
- Bouwvorm: Inbouwbehuizing; 2 TE
Insta IP20 - Brandbaarheidsclassificatie volgens UL 94: V-0
- Inbouwhoogte: ≤ 2000 m
≤ 4000 m - Kleur: grijs

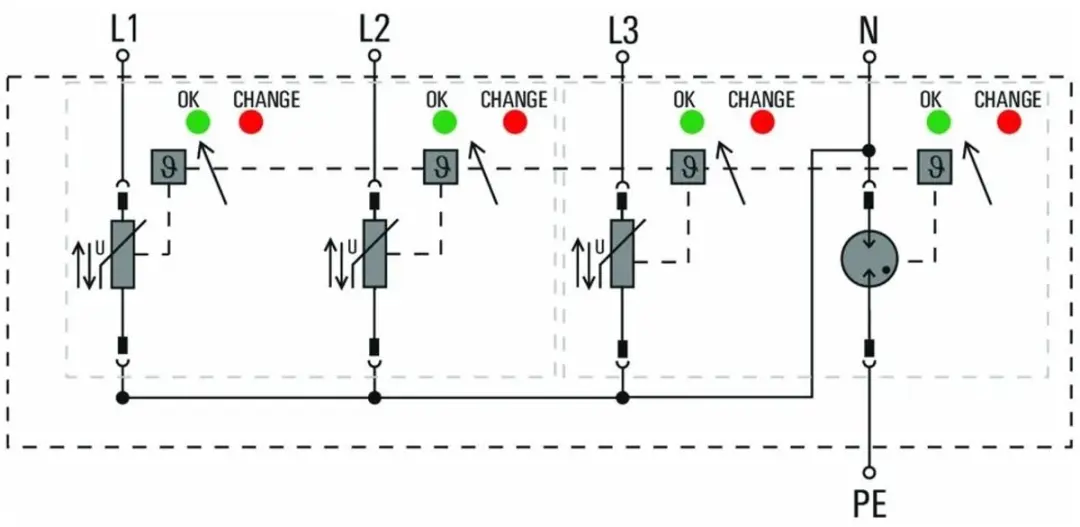

Optische statusweergave
VARITECTOR PU AC II+III 20 S
VARITECTOR PU AC I met geïntegreerde zekering
Zekeringvrije beveiliging Type I - Combineert bedrijfszekerheid en efficiëntie
De eisen aan de systeembeschikbaarheid in industriële bedrijven, gebouwen en energieopwekkingsinstallaties groeien. Een krachtige bliksem- en overspanningsbeveiliging vermijdt kostbare uitval en is in veel gebieden al verplicht.
De overspanningsbeveiligingsapparaten van de VPU-serie type I met 25 kA zijn ook in varianten met geïntegreerde voorzekering verkrijgbaar. Dit bespaart een extra voorzekering voor de SPD. De gecombineerde type I+II overspanningsbeveiligingsapparaten beschikken over een voorzekering per beschermingspad en zijn universeel in energieverdelingen toepasbaar. Voor de verschillende nettypen zijn toepassingsspecifieke productconfiguraties beschikbaar.
Uw voordelen op een blik
- Maximale bescherming. De overspanningsbeveiligingen met geïntegreerde voorzekering bieden optimale bescherming voor energietoevoer dankzij 25 kA nominale afleidstroom en zekeringbewaking.
- Geringe bedradingskosten. De dimensionering vindt onafhankelijk van de hoofdzekeringswaarde plaats, zodat ook boven 315 A geen extra voorzekering nodig is. Daardoor kunnen de bedradingskosten bij alle energieverdelingen worden geminimaliseerd.
- Compact ontwerp. De modules hebben een breedte van slechts 35,6 mm per beveiligingspad en kunnen in de kleinste ruimte worden gebruikt. Ze zijn bovendien eenvoudig insteekbaar en daardoor bijzonder onderhoudsvriendelijk.
